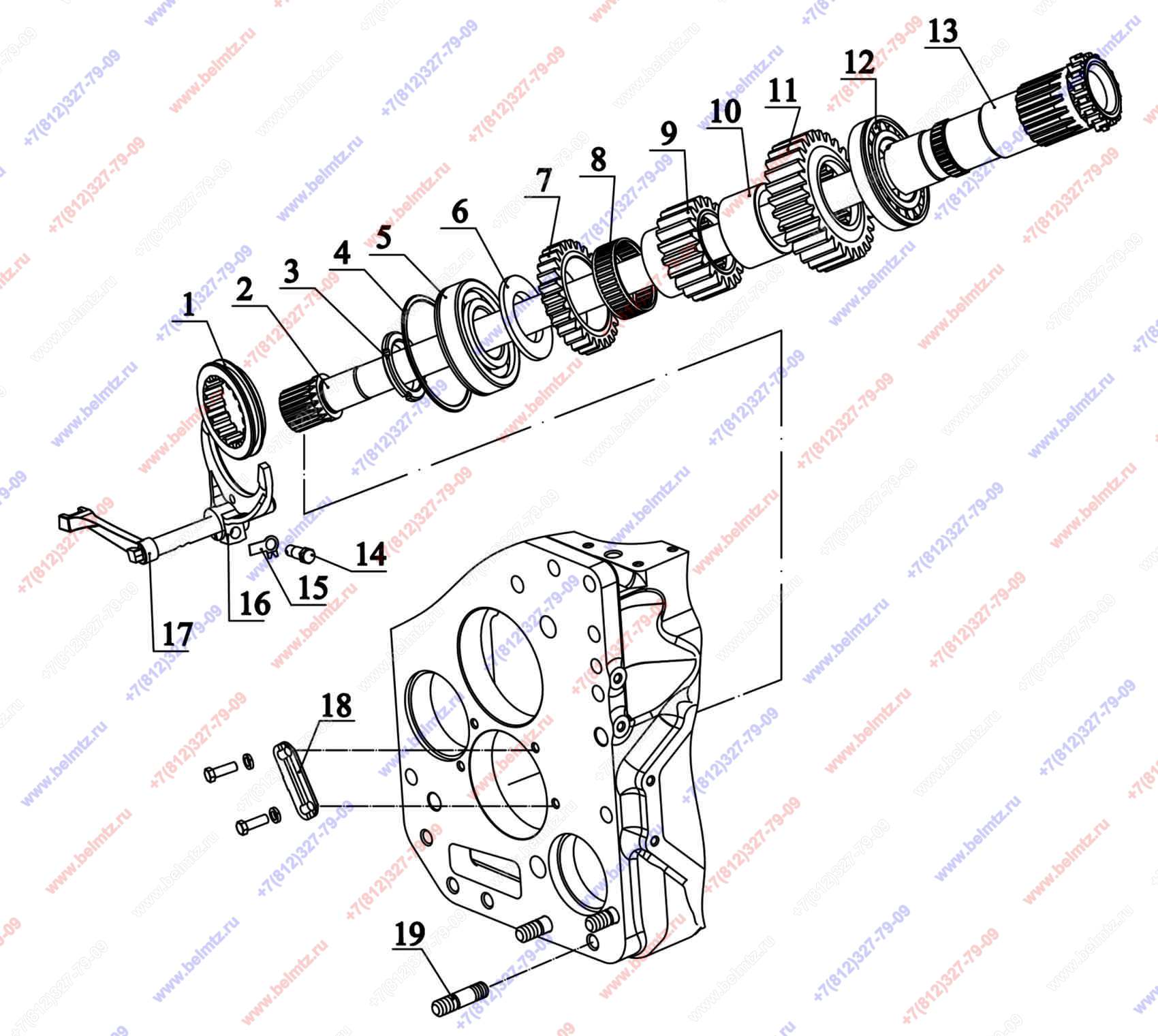

  • Группа 17. Коробка передач. Подгруппа 1701. Вал блока шестерен. МТЗ-2022

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80-1701184 Муфта z-17
80-1701184
1
2
2022-1701160 Вал
2022-1701160
1
3
2823-1701049 Гайка
2823-1701049
1
4
80-1701206 Кольцо
80-1701206
1
5
5
Подшипник 50312А
50312А
1
6
2022-1701226 Шайба
2022-1701226
1
7
2022-1701202 Шестерня
2022-1701202
1
1
8
Подшипник К80х88х30Е
К80х88х30Е
1
9
2022-1701224 Шестерня
2022-1701224
1
10
2022-1701227 Втулка
2022-1701227
1
11
2022-1701221 Шестерня
2022-1701221
1
12
Подшипник 692215К1М радиальный роликовый 75*130*25мм 1,038кг
692215К1М
1
1
13
2022-1701240-Б Вал
2022-1701240-Б
1
14
80-1702108 Болт
80-1702108
1
2
15
80-1702311 Шайба
80-1702311
1
10
16
85-1702034 Вилка зубчатой муфты переключения 3, 4 диапазонов
85-1702034
1
17
2022-1702038 Поводок
2022-1702038
1
18
80-1701205 Планка
80-1701205
2
2
19
1522-1701525 Шпилька
1522-1701525
3
