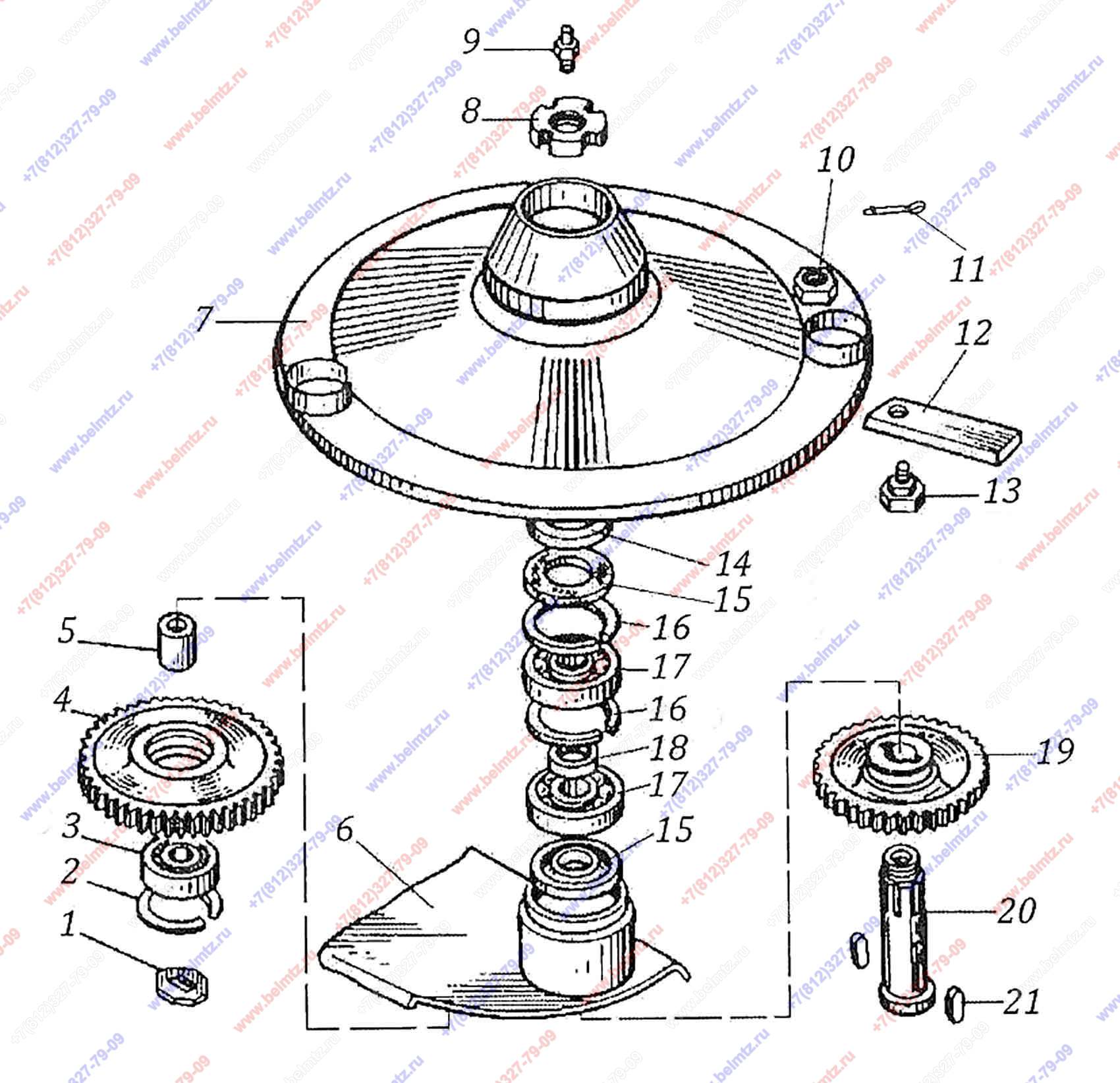

  • Косилка ротационная навесная АС-1. Рис.1.2 Аппарат режущий АС-5.00.00.000

Используется в Каталогах

Косилка АС-1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Косилка АС-1 Пластина AC-5.00.00.015
AC-5.00.00.015
7
2
Кольцо ГОСТ 13941-86 С80 внутреннее
С80 ГОСТ 13941-86
7
3
Подшипник 307(6307) радиальный шариковый 35*80*21мм 0,447кг
307
7
9
4
Косилка КРН 2,1Б Шестерня промежуточная КРН-03 611 (КРН-2.1А.03.611А)
КРН-2.1А.03.611А
6
1
5
Косилка АС-1 Ось AC-5.00.00.016
AC-5.00.00.016
7
6
Косилка АС-1 Кассета AC-5.01.00.000
AC-5.01.00.000
1
7
Косилка АС-1 Ротор AC-5.05.00.000
AC-5.05.00.000
4
8
Косилка АС-1 Гайка AC-5.00.00.011
AC-5.00.00.011
4
9
Пресс-масленка М6х1 прямая
М6х1
4
69
10
Косилка АС-1 Гайка АС-5.00.00.012
АС-5.00.00.012
8
13
11
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
8
12
Косилка АС-1 Нож АС-5.00.00.014
АС-5.00.00.014
8
13
Косилка АС-1 Болт АС-5.00.00.013
АС-5.00.00.013
8
14
Косилка АС-1 Втулка AC-5.00.00.020
AC-5.00.00.020
4
15
Манжета армированная 65х90 (2.2-65х90-1)
65х90х10
9
13
16
Кольцо ГОСТ 13941-86 С90 внутреннее
С90 ГОСТ 13941-86
10
17
Подшипник 308(6308) радиальный шариковый 40*90*23мм 0,625кг
308
10
8
18
Косилка АС-1 Втулка AC-5.00.00.021
AC-5.00.00.021
4
19
Косилка КРН 2,1Б Шестерня промежуточная КРН-03 609 (КРН-2.1.03.609)
КРН-2.1.03.609
4
20
Косилка АС-1 Вал AC-5.00.00.001
AC-5.00.00.001
4
21
Косилка АС-1 Шпонка AC-5.00.00.017
AC-5.00.00.017
10
