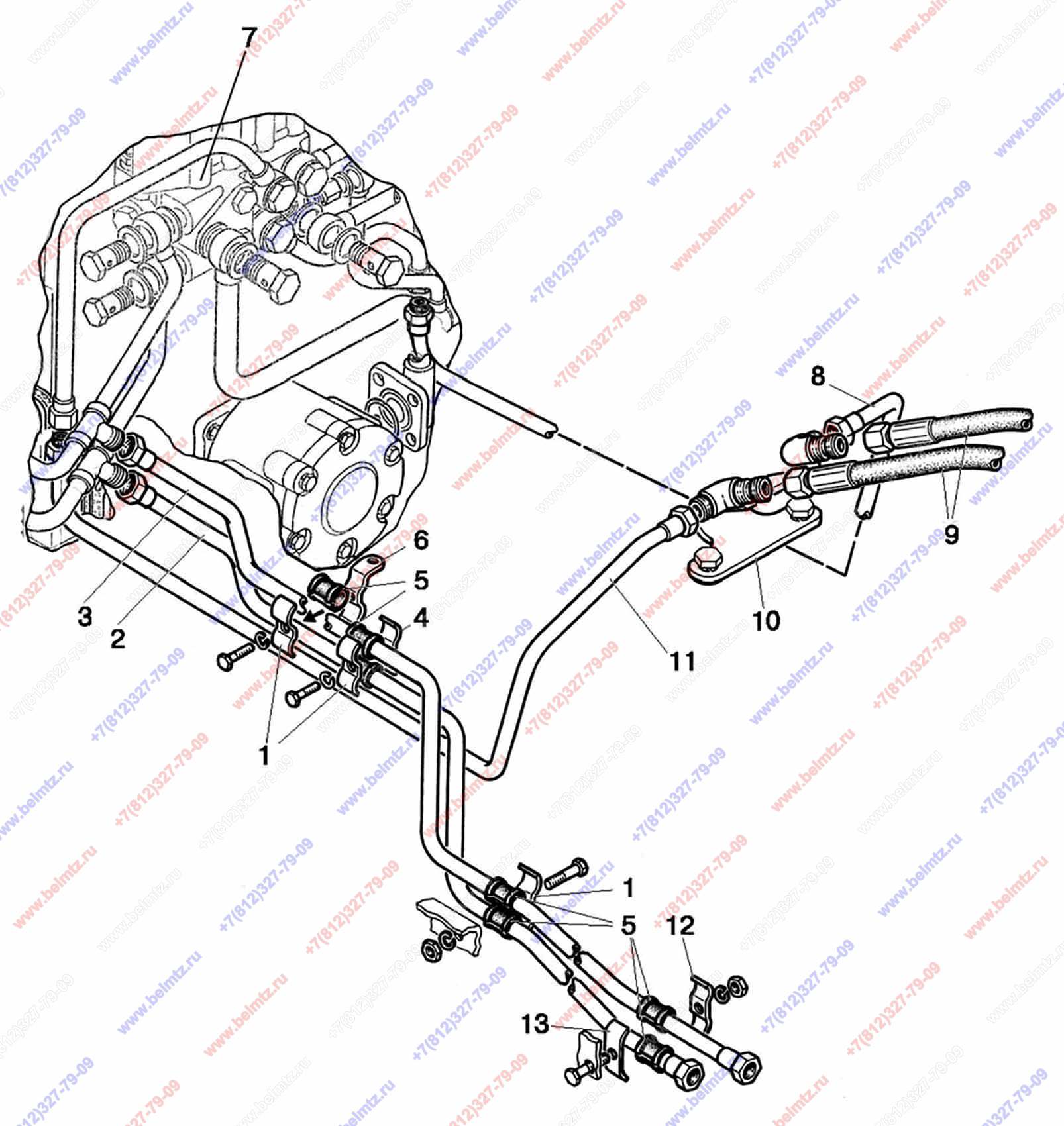

  • Группа 46. Гидросистема. Подгруппа 4607. Гидросистема 80-4600010-Б без силового регулятора.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-3407146 Планка
70-3407146
3
2
80-4607140-Б1 Маслопровод
80-4607140-Б1
1
4
70-3407144 Пластина
70-3407144
1
5
70-3506027 Втулка
70-3506027
8
6
80-4607169 Кронштейн
80-4607169
1
8
80ХМ-4607380-А Труба
80ХМ-4607380-А
1
9
РВД Г24 М20х1.5 L-485мм Н.036.83.140
РВД-г.24L-485мм
2
10
80-4607050 Кронштейн
80-4607050
1
11
80ХМ-4607370-А Труба
80ХМ-4607370-А
1
12
40-4607029-А Планка
40-4607029-А
1
13
70-4607156 Планка
70-4607156
1
