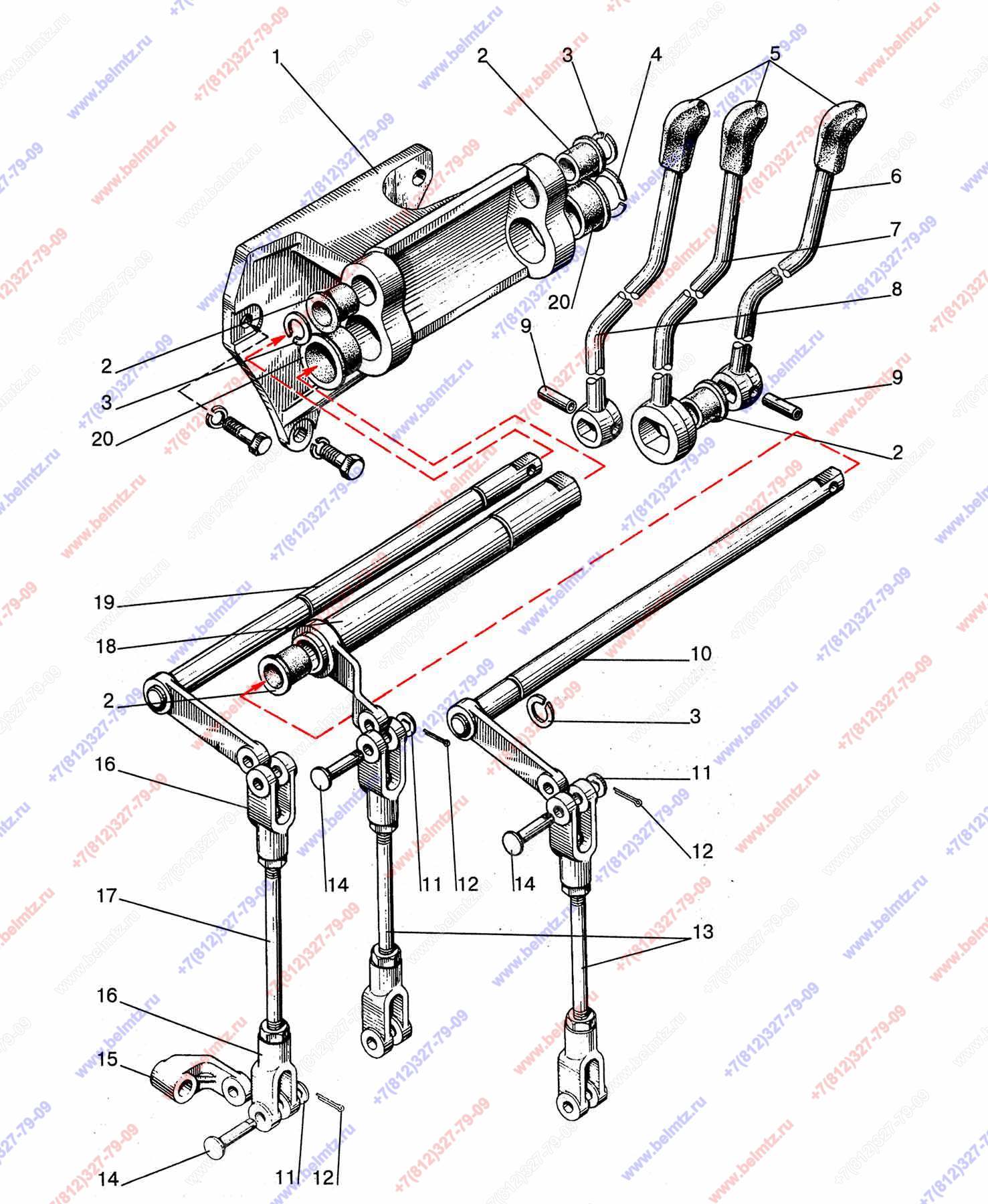

  • Группа 46. Гидросистема. Подгруппа 4607. Управление гидрораспределителем Р80.

Используется в Каталогах

Беларус-82.1
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-4607040 Кронштейн в сб управления гидроузлами Ф14мм обычные рычаги
80-4607040
1
0
80-4607260 Тяга управления распределителем с вилками 146 мм на Р80
80-4607260
2
0
80-4607260-03 Тяга управления распределителем с вилками 187мм на Р80
80-4607260-03
1
0
80-4607260-04 Тяга управления распределителем с вилками 227мм на Р80
80-4607260-04
1
1
85-4607017 Кронштейн
85-4607017
1
2
50-4607078-A Втулка
50-4607078-A
4
3
Кольцо ГОСТ 13940-86 С18 наружное
С18 ГОСТ 13940-86
1
4
Кольцо ГОСТ 13940-86 С32
С32 ГОСТ 13940-86
2
5
А61.01.014 Рукоятка
А61.01.014
3
5
6
85-4607041-А Рычаг ст
85-4607041-А
1
7
85-4607042-А Рычаг ст
85-4607042-А
1
8
85-4607041-01-А Рычаг ст
85-4607041-01-А
1
9
Штифт А.8х30.65Г ГОСТ14229-93
А.8х30 ГОСТ14229-93
2
10
80-4607220 Вал
80-4607220
1
11
70-4607144 Шайба
70-4607144
6
12
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
8
13
80-4607087 Тяга
80-4607087
2
14
А61-030-A1 Палец
A61-030-A1
8
15
50-4607086-А Рычаг
50-4607086-А
3
16
А20-213-А Вилка резьба М8
А20-213-А
6
7
17
80-4607087-01 Тяга
80-4607087-01
1
18
80-4607230 Вал
80-4607230
1
19
80-4607250 Вал
80-4607250
1
20
50-4607079-A1 Втулка
50-4607079-A1
4
