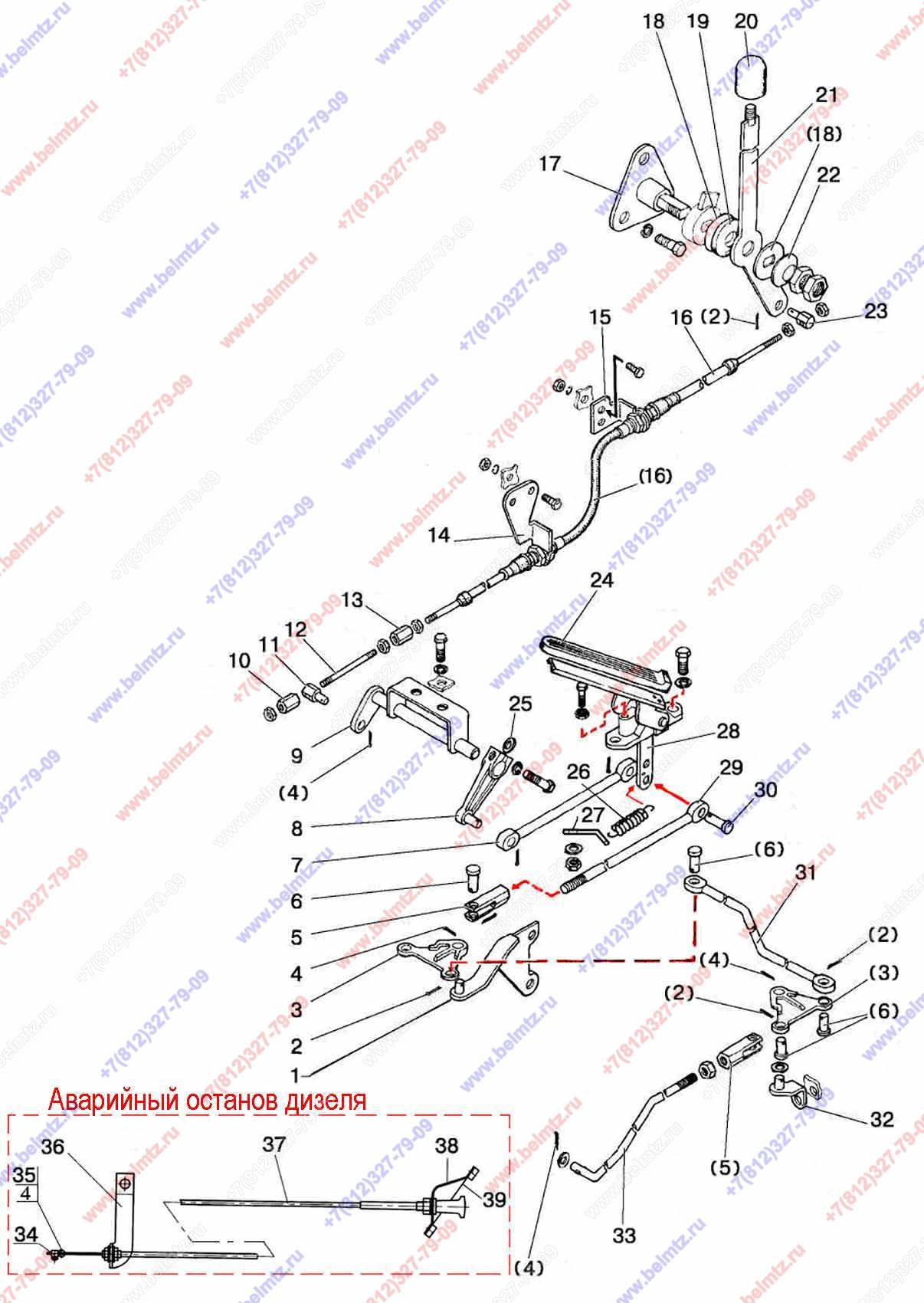

  • Группа 11. Система питания. Подгруппа 1108. Управление подачей топлива 1021-1108500 (с гидроподъемником)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80В-1108570 Кронштейн с распределителем гидросистемы RS-213
80В-1108570
1
2
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
9
3
80В-1108506
2
4
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
9
5
80В-1108542 Наконечник
80В-1108542
2
6
70-1601109-01 Палец
70-1601109-01
9
6
Палец 6х22 ОСТ 37.001.163-97
6х22 ОСТ 37.001.163-97
9
7
80В-1108503
1
1
8
80В-1108365 Рычаг
80В-1108365
1
9
80В-1108360 Вал
80В-1108360
1
10
75-1108333 Муфта
75-1108333
1
11
600-1108017
1
12
75-1108313 Стержень
75-1108313
1
13
75-1108312 Муфта
75-1108312
1
14
1021-1108509 Кронштейн
1021-1108509
1
15
1021-1108508 Кронштейн
1021-1108508
1
17
1221-1108105 Кронштейн
1221-1108105
1
18
80-1108028 Шайба
80-1108028
2
20
А13.11.000
1
5
21
1021-1108350 Рукоятка
1021-1108350
1
22
80В-1108347 Пружина тарельчатая
80В-1108347
1
23
80В-1108317
1
25
50-1108044
1
26
70-4803019
1
27
80В-1108341
1
28
80В-1108510-А
1
29
80В-1108526-01 Тяга
80B-1108526-01
1
30
Палец 8х30
8х30 ОСТ 37.001.163-97
1
32
800-1108530-А Кронштейн (С топливным насосом «Моторпал»)
800-1108530-А
1
33
1025-1108540 (С топливным насосом «НЗТА») сборка 1025-1108541 с наконечником
1025-1108540
0
33
1025-1108540-02 Тяга (С топливным насосом «Моторпал») сборка 1025-1108541-02 с наконечником
1025-1108540-02
0
33
1025-1108541-01 С топливным насосом «ЯЗДА»
1025-1108541-01
0
35
80-1108317
1
36
80-1108126 Кронштейн
80-1108126
1
38
80-1024211 Щиток
80-1024211
1
39
70-3723023 Втулка
70-3723023
1
