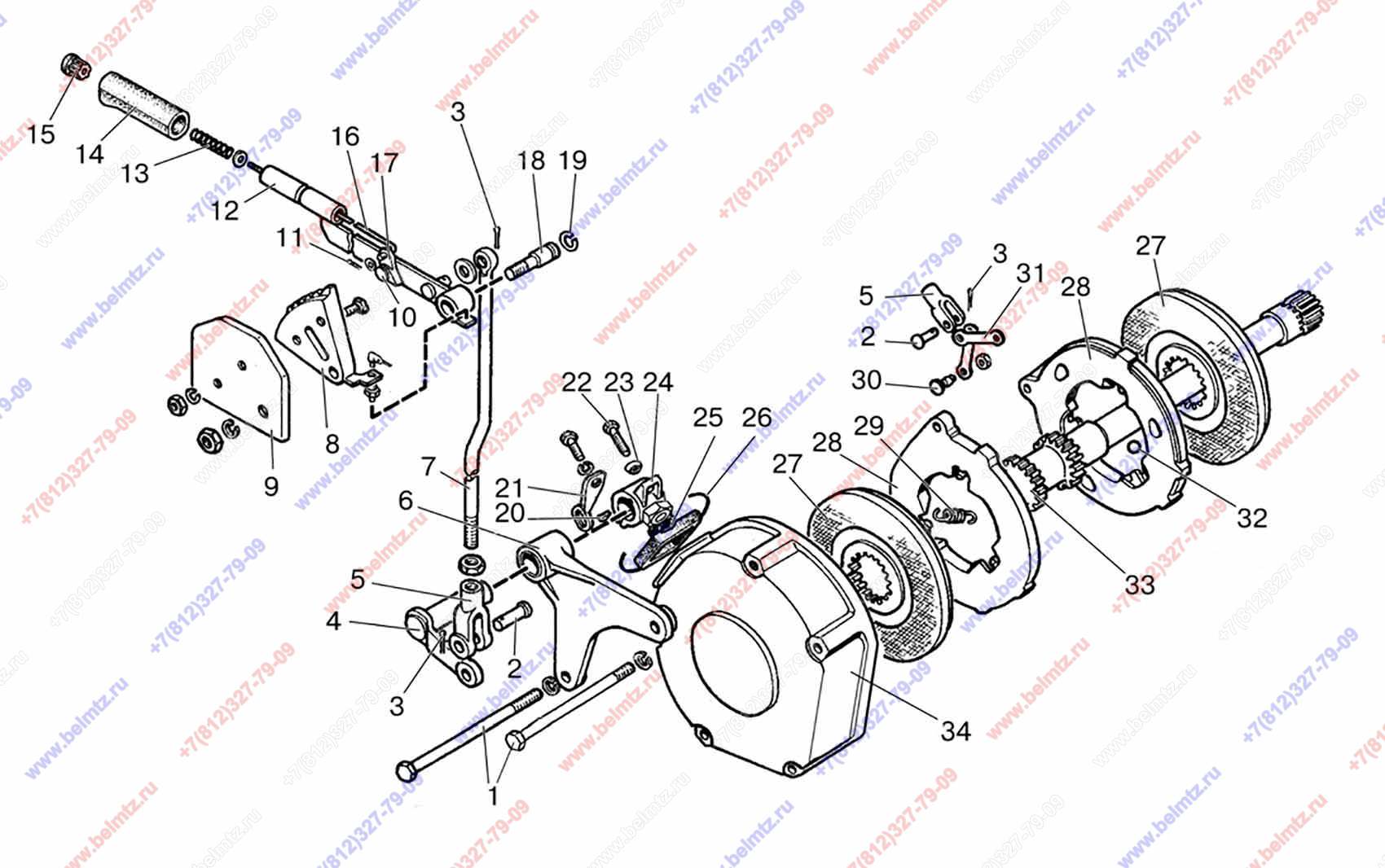

  • Группа 35. Тормоза. Подгруппа 3507. Тормоз стояночный. Управление стояночным тормозом.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-3502030-А
1
11
(схлестка ф-180)
1
1522-2409034 Болт L-225
1522-2409034
2
2
12х32 ОСТ 37.001.163-97
1
1
3
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
4
Валик
923-3507060
1
5
50-3502203
2
1
6
822-3507070 Кронштейн вала рычага стояночно-запасного тормоза
822-3507070
1
7
923-3507141 Тяга
923-3507141
1
8
822-3507020 Сектор
822-3507020
1
9
822-35070111 Пластина
822-35070111
1
10
70-3507024 Ось
70-3507024
1
11
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
1
12
822-3507030 Рычаг
822-3507030
1
13
55.17.27 Пружина
55-17-27
1
14
А13.19.001-А Рукоятка
А13.19.001-А
1
15
А13.19.002 Кнопка
А13.19.002
1
16
70-3507022 Тяга
70-3507022
1
17
50-1606026 Защелка
50-1606026
1
18
822-3507132 Ось
822-3507132
1
19
Кольцо С15 ГОСТ 13942-86 наружное
С15 ГОСТ 13942-86
1
21
923-3514107 Рычаг
923-3514107
1
22
70-3503019 Болт
70-3503019
1
23
70-3503018
1
10
26
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
28
50-3502036-Б Диск нажимной
50-3502036-Б
2
30
50-3502198 Палец
50-3502198
2
31
50-3502196 Тяга
50-3502196
2
32
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
3
