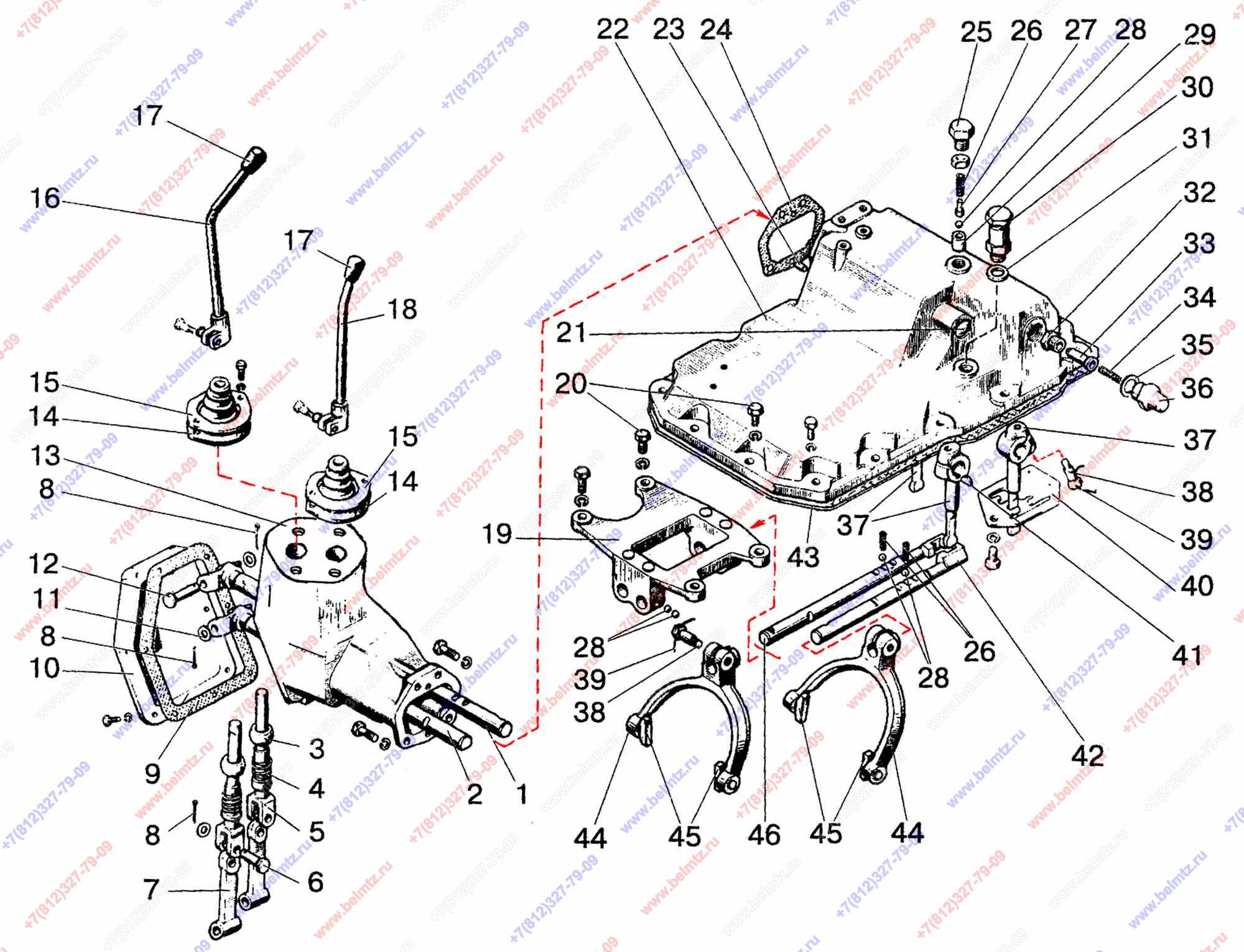

  • Группа 17 Коробка передач. Подгруппа 1702. КПП 1522-1700010(16F+8R). Механизм управления коробкой передач

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
3
142-1702032
2
12
4
77.37.117 Пружина
77.37.117
2
5
80С-1702074
2
2
6
12х32 ОСТ 37.001.163-97
2
16
7
80С-1702073 Рычаг
80C-1702073
2
8
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
9
80-1702068 Прокладка
80-1702068
1
10
80-1702067 Крышка
80-1702067
1
11
85-4619014 Шайба S-1,5мм
85-4619014
2
12
Палец 12х55 ОСТ 37.001.163-75
12х55 ОСТ 37.001.163-75
2
13
80-1702078-А Корпус
80-1702078-А
1
15
80С-1702075 Шайба
80С-1702075
2
16
1522-1702600
1
1
16
75-1702600
1
17
70-1702125
2
4
17
А15.05.020
2
3
18
1522-1702500
1
2
18
75-1702500
1
21
Заглушка 28-10кпЦ19хр
28-10кпЦ19хр
1
22
1221-1702025 Крышка
1221-1702025
1
23
Штифт 8х16 ГОСТ 3128-70
8h8х16 ГОСТ 3128-70
2
24
80С-1702066 Прокладка
80C-1702066
1
25
70-1703204 Болт
70-1703204
1
26
50-1702148-А
3
27
80-1704039 Направляющая
80-1704039
1
28
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
5
29
70-1703013 Втулка
70-1703013
1
30
85-1702270 Сапун
85-1702270
1
31
В50-3522023 Прокладка
B50-3522023
1
32
80С-1702301 Втулка
80C-1702301
1
33
80С-1702303 Фиксатор
80C-1702303
1
34
80-1737113 Пружина
80-1737113
1
35
80-1702098 Шайба
80-1702098
1
36
80С-1702302 Корпус
80C-1702302
1
38
80-1702108
5
5
39
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74 400мм
5
40
75-1702052-А Кулиса
75-1702052-А
1
41
Шпонка 6х10 ГОСТ 24071-97
ШПОНКА 6х10
3
45
80С-1702092
4
38
