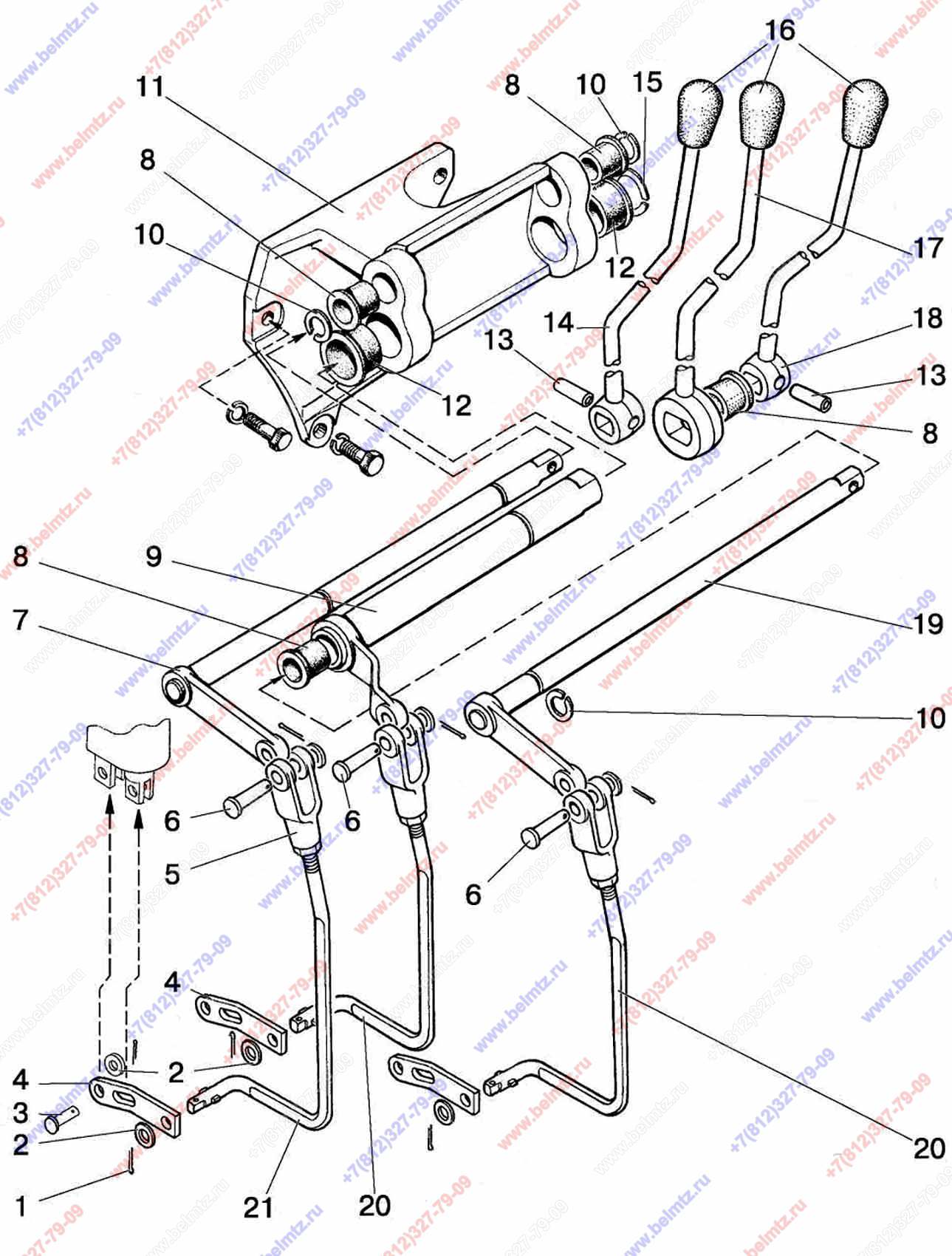

  • Группа 46. Гидросистема. Подгруппа 4607. Управление гидрораспределителем RS213 Mita.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
12
2
70-4607144
12
3
C80-4607088 Палец
C80-4607088
6
4
C80-4607086 Рычаг
C80-4607086
3
6
А61-030-A1 Палец
A61-030-A1
3
7
80-4607250 Вал
80-4607250
1
8
50-4607078-A Втулка
50-4607078-A
4
9
80-4607230 Вал
80-4607230
1
10
Кольцо С18 ГОСТ 13940-86 наружное
С18 ГОСТ 13940-86
3
11
85-4607017 Кронштейн
85-4607017
1
12
50-4607079-A1 Втулка
50-4607079-A1
2
14
С80-4607080-01 Рычаг
C80-4607080-01
1
15
Кольцо С32 ГОСТ 13940-86
С32 ГОСТ 13940-86
1
17
С80-4607090 Рычаг
C80-4607090
1
18
С80-4607080 Рычаг
C80-4607080
1
19
80-4607220 Вал
80-4607220
1
20
C80-4607261 Тяга
C80-4607261
2
21
C80-4607261-01 Тяга
C80-4607261-01
1
