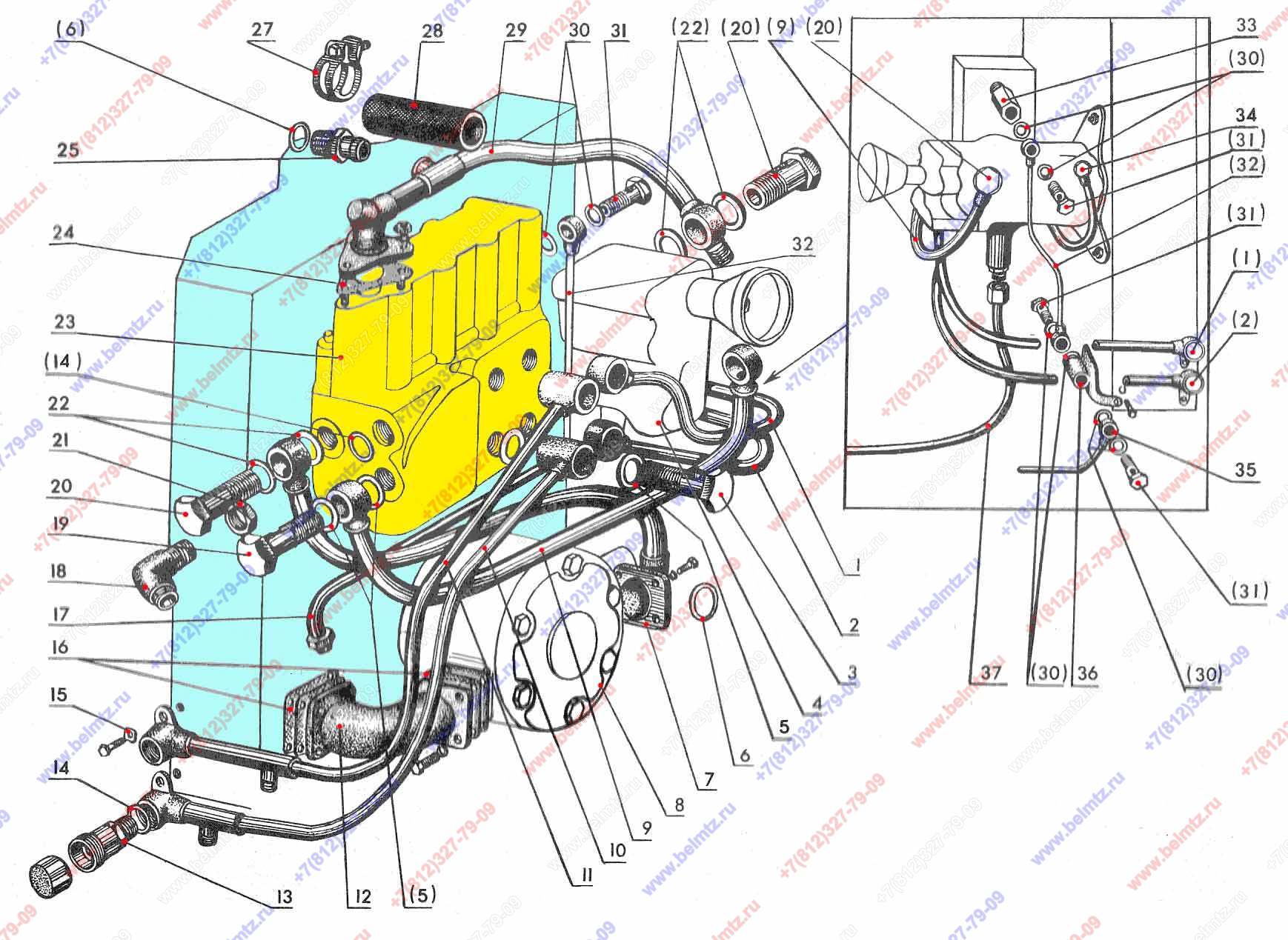

  • Группа 46. Гидросистема. Подгруппа 4607. Арматура корпуса гидроагрегатов Р80-3/4-222-3. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
50-4607110 Труба к Р80
50-4607110
1
2
2
50-4607115 Труба
50-4607115
1
3
50-4607031 Болт
50-4607031
2
17
4
70-4609010 Усилитель сцепного веса
70-4609010
1
5
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
12
6
Кольцо 034,0х3,0 (035-040-30-1-4)
035-040-30-1-4
2
13
7
70-4607075-А Труба от НШ-32(круглый) к распределителю Р80 старому крепится сбоку
70-4607075-А
1
8
НШ-32 А3 Насос шестеренный правый (Кировоград) (круглый)
НШ-32 А3
1
9
70-4607020 Труба
70-4607020
1
10
70-4607130 Труба
70-4607130
1
11
70-4607120 Труба
70-4607120
1
12
50-4607096-А Патрубок для насоса НШ32-М3
50-4607096-А
1
3
12
70-4607096-А Патрубок для насоса НШ32-А3
70-4607096-А
1
2
13
3057-4616330 Клапан запорного устройства Ø12 левый
3057-4616330
4
11
14
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
7
5
15
50-3401092 Шайба
50-3401092
4
16
50-4607097 Прокладка
50-4607097
4
17
50-4607035-А Труба
50-4607035-А
1
18
40-3405061-А Штуцер поворотный М20х1,5
40-3405061-А
1
2
19
40-4607051 Болт
40-4607051
1
3
20
40-4607037 Болт
40-4607037
1
4
21
40-3405062 Гайка М20х1,5
40-3405062
1
22
40-4607033-А Шайба медная 24х32х1,5
40-4607033-А
6
55
22
Кольцо USIT M24
USIT M24
6
28
23
Распределитель Р80-3/4-222 ( мтз-82 с силовым регулятором),взаимоз.с Р80-3/4-222 3ГГ
Р80-3/4-222
1
23
Распределитель Р80-3/4-222-3ГГ ( мтз-82 с силовым регулятором),взаимоз. с Р80-3/4-222
Р80-3/4-222-3ГГ
1
24
40-4607018 Прокладка
40-4607018
1
25
85-4607034 Штуцер
85-4607034
1
27
Хомут ХС-31
ХС-31
2
28
50-4607063 Шланг сливной
50-4607063
1
29
70-407010 Труба
70-407010
1
30
Кольцо USIT M14
USIT M14
8
51
30
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
8
141
31
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
4
8
32
80-4607310-А Труба
80-4607310-А
1
33
80-4607142 Штуцер
80-4607142
1
34
40-4607032 Болт
40-4607032
7
35
80-4607200 Труба
80-4607200
1
36
80-4607320-А Кронштейн
80-4607320-А
1
37
70-4607170 Труба
70-4607170
1
