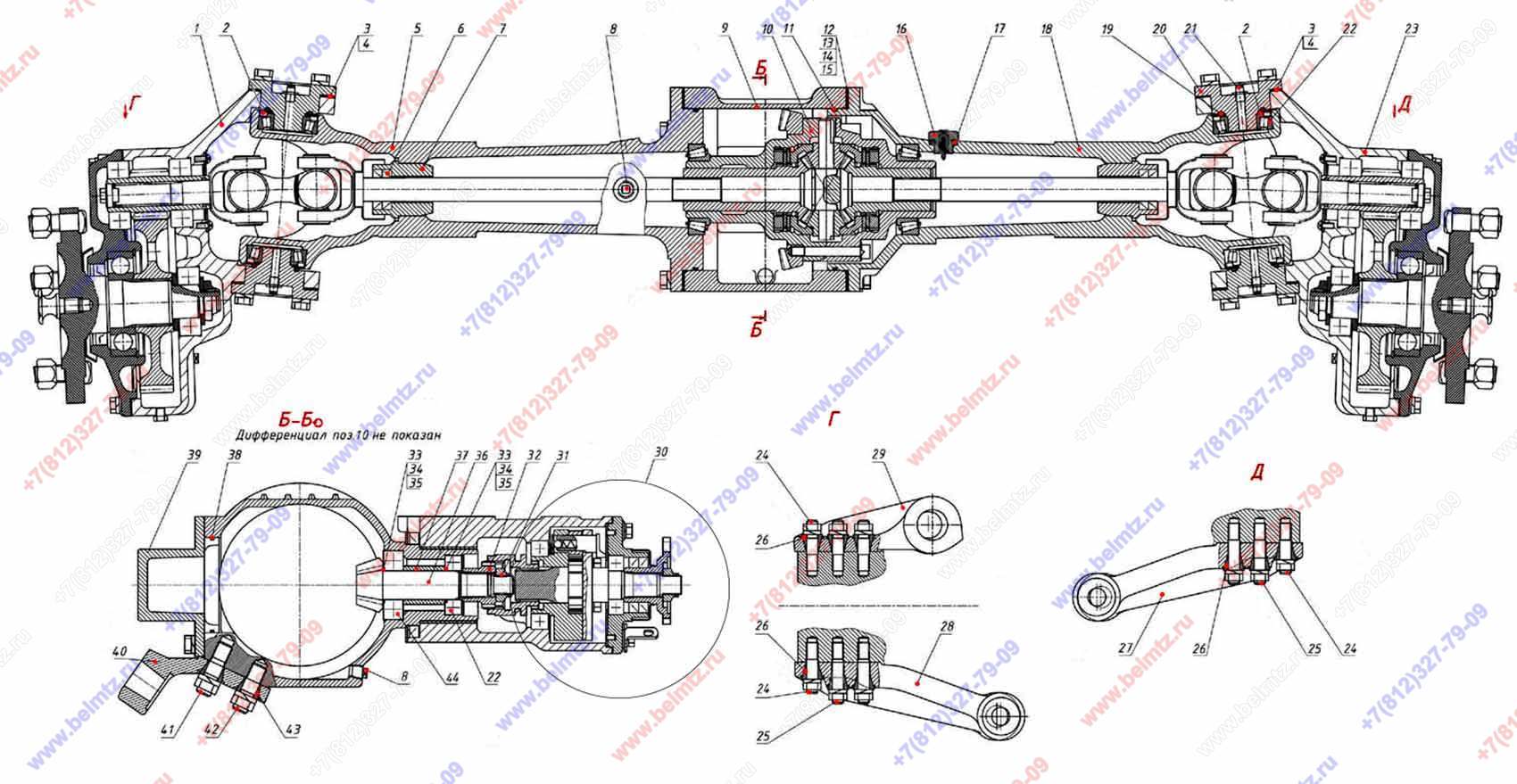

  • Группа 23. Передний ведущий мост. Подгруппа 2300, 2301, 2308. ПВМ 622-2300010. МТЗ-622

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
622-2300010 Передний ведущий мост
622-2300010
1
1
622-2308030-01 Редуктор
622-2308030-01
1
2
220-2305008 Крышка
220-2305008
4
11
3
220-2305004 Прокладка 0,5мм
220-2305004
8
8
4
220-2305004-01 Прокладка 0,2мм
220-2305004-01
8
10
5
622-2301007 Рукав
622-2301007
1
6
Манжета армированная 25х42 (2.2-25х42-1)
2.2-25х42-1
4
7
220-2301025-Б Обойма
220-2301025-Б
2
6
8
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
9
622-2301005 Корпус
622-2301005
1
10
622-2303030 Дифференциал
622-2303030
1
11
Кольцо 161,0х3,6 (165-170-36-2-4)
165-170-36-2-4
2
28
12
220-2301012 Прокладка регулировочная
220-2301012
8
16
13
220-2301012-01 Прокладка регулировочная
220-2301012-01
8
16
14
220-2301013 Прокладка регулировочная
220-2301013
8
17
15
220-2301013-01 Прокладка регулировочная
220-2301013-01
8
20
16
Н.036.77.000 Сапун
Н.036.77.000
1
17
Кольцо 016,6х2,5 (017-021-25-2-2)
017-021-25-2-2
1
6
18
622-2301008 Рукав
622-2301008
1
19
Кольцо 041,0х4,6 (042-050-46-2-4)
042-050-46-2-4
4
32
20
622-2305001 Палец подвески
622-2305001
4
2
21
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
4
22
Подшипник 7206(30206) радиально-упорный роликовый конический 30*62*17,25мм 0,157кг
7206А
5
16
23
622-2308030 Редуктор
622-2308030
1
24
72-2308004 Шпилька
72-2308004
11
14
25
622-3405029 Шпилька
622-3405029
4
20
26
72-2308009 Втулка
72-2308009
15
10
27
622-3405027 Рычаг правый
622-3405027
1
1
28
622-3405026 Рычаг левый
622-3405026
1
1
29
622-3405024 Рычаг цилиндра
622-3405024
1
1
30
622-2302050 Муфта обгонная
622-2302050
1
31
320-2402028 Гайка
320-2402028
1
32
320-2402026-А-01 Фланец
320-2402026-А-01
1
33
320-2402027 Прокладка
320-2402027
5
34
320-2402027-01 Прокладка
320-2402027-01
5
35
320-2402027-02 Прокладка
320-2402027-02
5
36
320-2402017-02 Вал-шестерня (зубчатое колесо 320-2402060-02 продается отдельно)
320-2402017-02
1
1
37
622-2302024 Втулка
622-2302024
1
38
Кольцо 093,0х3,0 (095-100-30-1-4)
095-100-30-1-4
1
11
39
622-2301037 Фланец
622-2301037
1
1
40
622-3405023 Кронштейн цилиндра
622-3405023
1
1
41
1520-2308079 Шпилька
1520-2308079
2
8
42
622-3405028 Шпилька
622-3405028
2
10
43
1520-2308077 Втулка
1520-2308077
4
10
44
Подшипник 7306А(30306) радиально-упорный роликовый конический 30*72*20,75мм 0,443кг
7306.А
1
9
