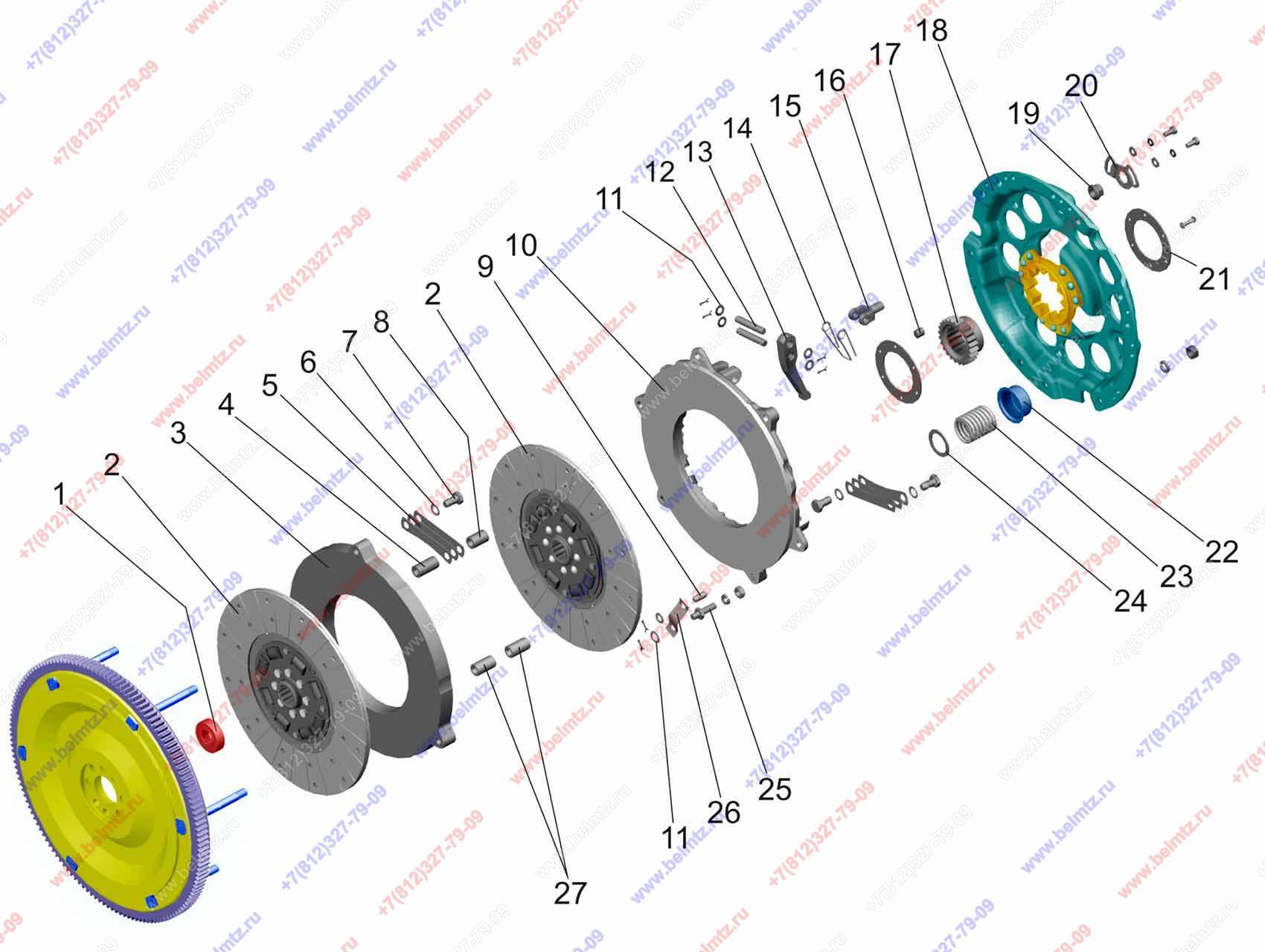

  • Группа 16. Сцепление. Подгруппа 1601. Диски сцепления 85-1601090-Б.

Используется в Каталогах

Беларус-1025

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1522-1601120 Диск опорный
1522-1601120
1
(16-18, 21)
0
85-1601085 Диск средний
85-1601085
1
(3, 5-7)
0
85-1601090-Б Диск сцепления
85-1601090-Б
1
2
(9-26)
1
Подшипник 180205 (6205 2RS) радиальн.шариковый с уплотнением с двух сторон однорядный 25*52*15
180205
1
9
2
85-1601130-01 Диск ведомый
85-1601130-01
2
10
3
85-1601092 Диск средний
85-1601092
1
3
4
85-1601071 Втулка
85-1601071
3
5
85-1601124 Пластина
85-1601124
18
6
85-1601121 Шайба
85-1601121
9
30
7
85-1601126 Болт
85-1601126
9
30
8
85-1601073 Втулка
85-1601073
3
9
85-1601054 Штифт
85-1601054
3
10
85-1601093-Б Диск нажимной
85-1601093-Б
1
11
85-1601108 Шайба
85-1601108
18
36
12
85-1601096 Палец
85-1601096
6
18
13
85-1601094 Рычаг отжимной
85-1601094
3
5
14
85-1601083 Пружина
85-1601083
3
17
15
85-1601097 Вилка
85-1601097
3
7
16
70-1601091 Демпфер
70-1601091
12
17
70-1601053 Втулка
70-1601053
1
18
1522-1601125 Диск опорный
1522-1601125
1
19
85-1601109-А Гайка регулировочная
85-1601109-А
3
3
20
85-1601086 Шайба стопорная
85-1601086
3
17
21
1522-1601062 Шайба
1522-1601062
2
22
85-1601072-Б Стакан
85-1601072-Б
6
23
85-1601115 Пружина
85-1601115
6
6
24
85-1601118-Б Шайба изолирующая
85-1601118-Б
6
25
85-1601129 Упор
85-1601129
3
26
85-1601112 Пластина
85-1601112
3
27
70-1601074 Втулка пальца маховика
70-1601074
6
24
