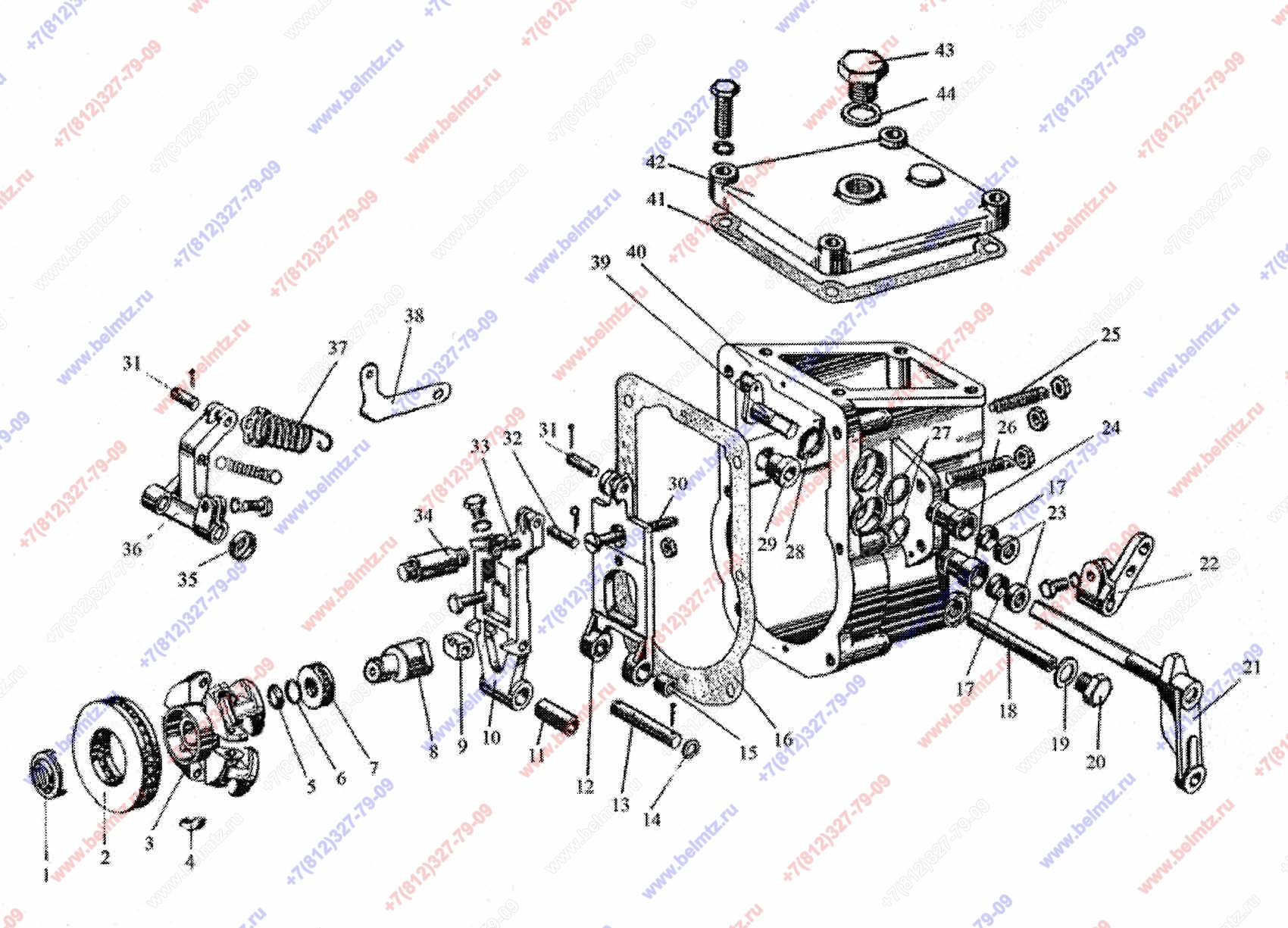

  • Группа 11. Система питания. Подгруппа 1111. Насос топливный 4УТНИ-1111007 Регулятор 2УТНМ-1110010-30. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
УТН-5-1110251-Г2 Шайба упорная
УТН-5-1110251-Г2
1
2
Подшипник 8110
8 110
1
3
УТН-5-1110240-И1 Ступица грузов с грузами
УТН-5-1110240-И1
1
4
236.1110517-Б2
4
59
5
4УТНМ-1110134 Шайба упорная
4УТНМ-1110134
1
6
УТН-З-1110311-Б Кольцо упорное
УТН-З-1110311-Б
1
8
4УТНИ-1110140-10 Муфта регулятора со втулкой
4УТНИ-1110140-10
1
9
УТН-5-1110153-Г2 Пята
УТН-5-1110153-Г2
1
10
УТН-5-1110195 Рычаг промежуточный
УТН-5-1110195
1
11
УТН-5-1110166 Втулка груза
УТН-5-1110166
1
12
УТН-5-1110274-А Рычаг основной
УТН-5-1110274-А
1
13
УТН-5-1110191 Ось ролика рычага
УТН-5-1110191
1
14
УТН-5-1110242-Б2 Шайба оси грузов
УТН-5-1110242-Б2
10
15
ОНМ-170 Втулка рычага регулятора
ОНМ-170
2
16
УТН-5-1110303-01
1
47
18
4УТНМ-1110365 Ось рычагов
4УТНМ-1110365
1
19
Д40-1110386А Прокладка
Д40-1110386А
1
20
УТН-5-1111514 Пробка
УТН-5-1111514
1
21
4УТНМ-1110640 Рычаг управления
4УТНМ-1110640
1
22
4УТНМ-1110601-60 Рычаг
4УТНМ-1110601-60
1
23
УТН-5-1110323-Б Обойма сальника
УТН-5-1110323-Б
1
24
УТН-5-1110320-В Втулка
УТН-5-1110320-В
2
25
4УТНМ-1110444 Винт пружины холостого хода
4УТНМ-1110444
1
26
УТН-5-1110401-Б3 Винт регулировочный
УТН-5-1110401-Б3
2
27
16-240
2
29
4УТНМ-1110021 Втулка
4УТНМ-1110021
1
30
УТН-З-1110026 Упор жесткий
УТН-З-1110026
1
31
ОНМ-087 Палец рычага
ОНМ-087
2
32
УТН-5-1110403 Палец
УТН-5-1110403
1
33
УТН-5-1110196-А Шпилька
УТН-5-1110196-А
1
34
4УТНМ-1110230-10 Корректор
4УТНМ-1110230-10
1
35
УТН-5-1110281-Б Втулка распорная
УТН-5-1110281-Б
1
36
УТН-5-1110155-Г5 Рычаг пружины
УТН-5-1110155-Г5
1
37
4УТНМ-1110170-11
1
18
37
4УТНМ-1110170-30
1
17
38
4УТНМ-1110608-01 Тяга рейки
4УТНМ-1110608-01
1
39
4УТНМ-1110631-41 Валик
4УТНМ-1110631-41
1
40
4УТНМ-1110025-50 Корпус регулятора
4УТНМ-1110025-50
1
41
УТН-5-1110302-А
1
42
42
4УТНМ-1110301 Крышка регулятора
4УТНМ-1110301
1
43
УТН-5-1110402 Пробка заливочная
УТН-5-1110402
1
44
16-006 Прокладка
16-006
1
