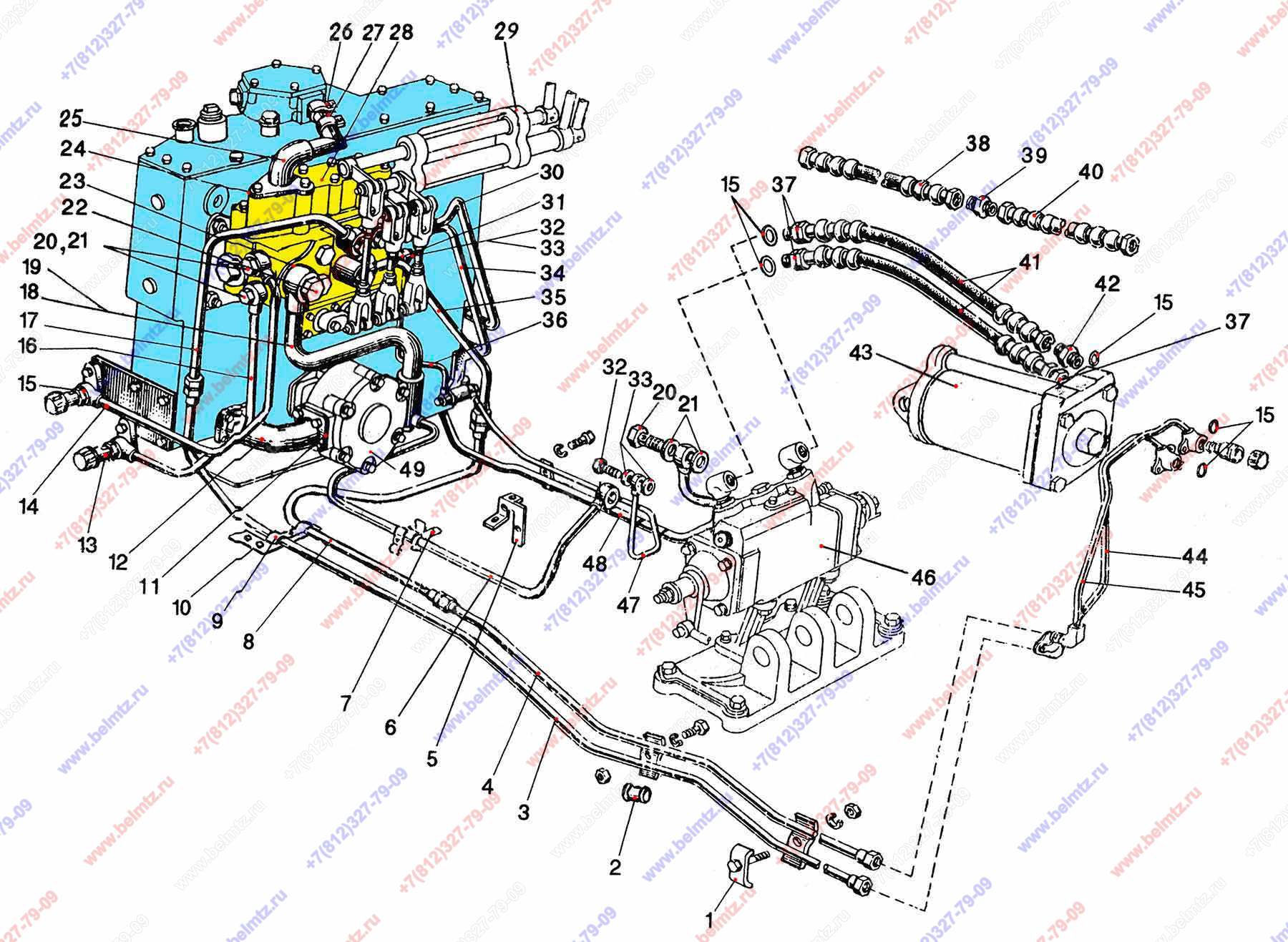

  • Группа 46. Гидросистема. Подгруппа 4607. Гидросистема с силовым регулятором.

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-4607156 Планка
70-4607156
1
2
70-3506027 Втулка
70-3506027
9
3
Н80-4607160 Маслопровод
Н80-4607160
1
4
Н80-4607150 Маслопровод
Н80-4607150
1
5
70-4607270-А Кронштейн
70-4607270-А
1
6
80-4607180 Труба
80-4607180
1
2
7
80-4607169 Кронштейн
80-4607169
1
8
Н80-4607170 Маслопровод
Н80-4607170
1
9
70-3407146 Планка
70-3407146
4
10
Н80-4607206 Кронштейн
Н80-4607206
1
11
50-4607097 Прокладка
50-4607097
4
12
70-4607096-А Патрубок для насоса НШ32-А3
70-4607096-А
1
2
13
3057-4616330 Клапан запорного устройства Ø12 левый
3057-4616330
4
11
14
80Х-4607120 Маслопровод
80Х-4607120
1
15
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
10
5
16
80Х-4607130 Маслопровод
80Х-4607130
1
17
80-4607165 Труба
80-4607165
1
1
18
80-4607075-А Труба отНШ-32А(круглый) к распределителю Р80
80-4607075-А
1
2
19
Кольцо 034,0х3,0 (035-040-30-1-4)
035-040-30-1-4
1
13
20
40-4607032 Болт
40-4607032
6
21
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
12
22
40-4607037 Болт
40-4607037
1
4
23
40-4607033-А Шайба медная 24х32х1,5
40-4607033-А
1
55
23
Кольцо USIT M24
USIT M24
1
28
24
40-4607018 Прокладка
40-4607018
1
25
85-4607425 Угольник со штуцером
85-4607425
1
3
26
Хомут ХС-31
ХС-31
2
27
85-4607063 Шланг сливной
85-4607063
1
28
Распределитель Р80-3/4-222 ( мтз-82 с силовым регулятором),взаимоз.с Р80-3/4-222 3ГГ
Р80-3/4-222
1
28
Распределитель Р80-3/4-222-3ГГ ( мтз-82 с силовым регулятором),взаимоз. с Р80-3/4-222
Р80-3/4-222-3ГГ
1
29
80-4607040 Кронштейн в сб управления гидроузлами Ф14мм обычные рычаги
80-4607040
1
30
80-4607110 Труба
80-4607110
1
31
80-4607142 Штуцер
80-4607142
1
32
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
2
8
33
Кольцо USIT M14
USIT M14
5
51
33
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
5
141
34
80-4607115 Труба для тракторов с ГУР
80-4607115
1
35
80-4607175 Труба
80-4607175
1
36
80-4607310-А Труба
80-4607310-А
1
37
70-1405089 Штуцер ввертный
70-1405089
3
5
38
РВД Г24 М20х1.5 L-1000мм Н.036.83.090 (ф12,5х2 армир. L-1035 мм)
Н.036.83.090
2
10
39
Н.036.02.002 Штуцер
Н.036.02.002
1
40
РВД Г24 М20х1.5 L-1400мм Н.036.83.110 Ф12,5х2 L-1435
РВДг.24L-1,4м
2
4
41
РВД Г24 М20х1.5 L-600мм Н.036.83.050
РВД Г24 L-600мм
2
7
42
Н.036.65.000-А2-06 Клапан замедлительный
Н.036.65.000-А2-06
1
43
Ц100х200-3 Цилиндр навески МТЗ-800/900/550
100х200-3
1
44
70-4607400-Б Труба
70-4607400-Б
1
45
70-4607395-Б Труба
70-4607395-Б
1
1
46
80-4614020 Регулятор глубины вспашки (регулятор силовой)
80-4614020
1
47
80-4607200 Труба
80-4607200
1
48
80-4607190-Б Труба
80-4607190-Б
1
49
НШ-32 А3 Насос шестеренный правый (Кировоград) (круглый)
НШ-32 А3
1
49
НШ-32 М-4 GP 3BH32R-A204A Насос шестеренный правый
GP 3BH32R-A204A
1
49
НШ-32 М-4 Насос шестеренный правый
НШ-32 М-4
1
4
