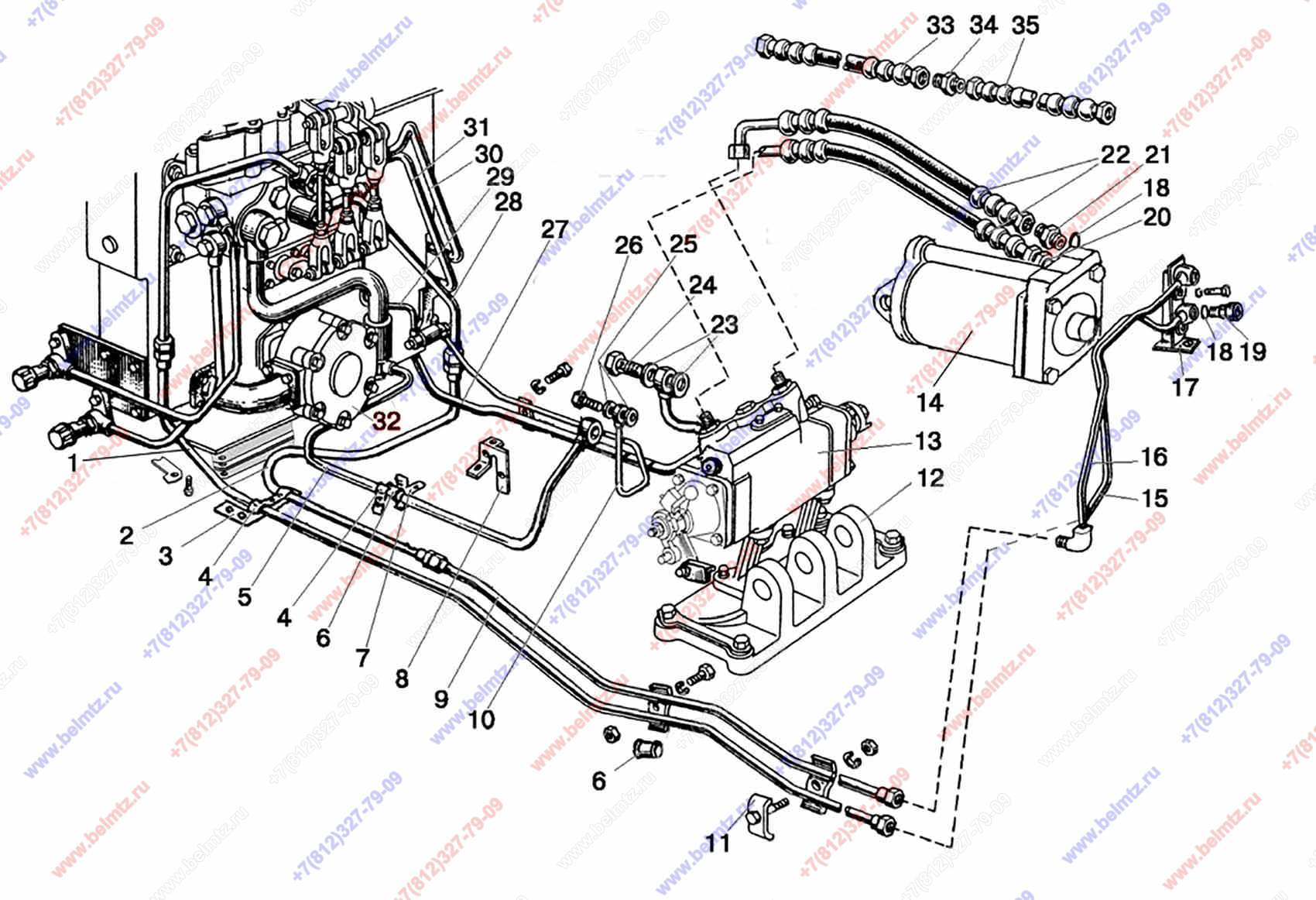

  • Группа 46. Гидросистема. Подгруппа 4607. Гидросистема 80-4600010-Б с силовым регулятором.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Н80-4607160 Маслопровод
Н80-4607160
1
2
Н80-4607170 Маслопровод
Н80-4607170
1
3
Н80-4607206 Кронштейн
Н80-4607206
1
4
70-3407146 Планка
70-3407146
4
5
80-4607180-Б
1
1
6
70-3506027 Втулка
70-3506027
9
7
80-4607169 Кронштейн
80-4607169
1
8
70-4607270-А Кронштейн
70-4607270-А
1
9
Н80-4607150 Маслопровод
Н80-4607150
1
10
80-4607200 Труба
80-4607200
1
11
70-4607156 Планка
70-4607156
1
12
70-4605017-А
1
1
15
70-4607400-Б
1
2
16
70-4607395-Б
1
1
17
85-4607440 Кронштейн
85-4607440
1
22
680-4607140-12 Рукав L-485 Ø10х1 армирован Ключ 24
680-4607140-12
2
24
40-4607032
6
3
25
Д18-055А-01 Кольцо медное
Д18-055А-01
4
27
80-4607190-Б Труба
80-4607190-Б
1
28
80-4607175
1
1
29
80-4607310-А Труба
80-4607310-А
1
30
80-4607110
1
1
34
Н.036.02.002
2
1
