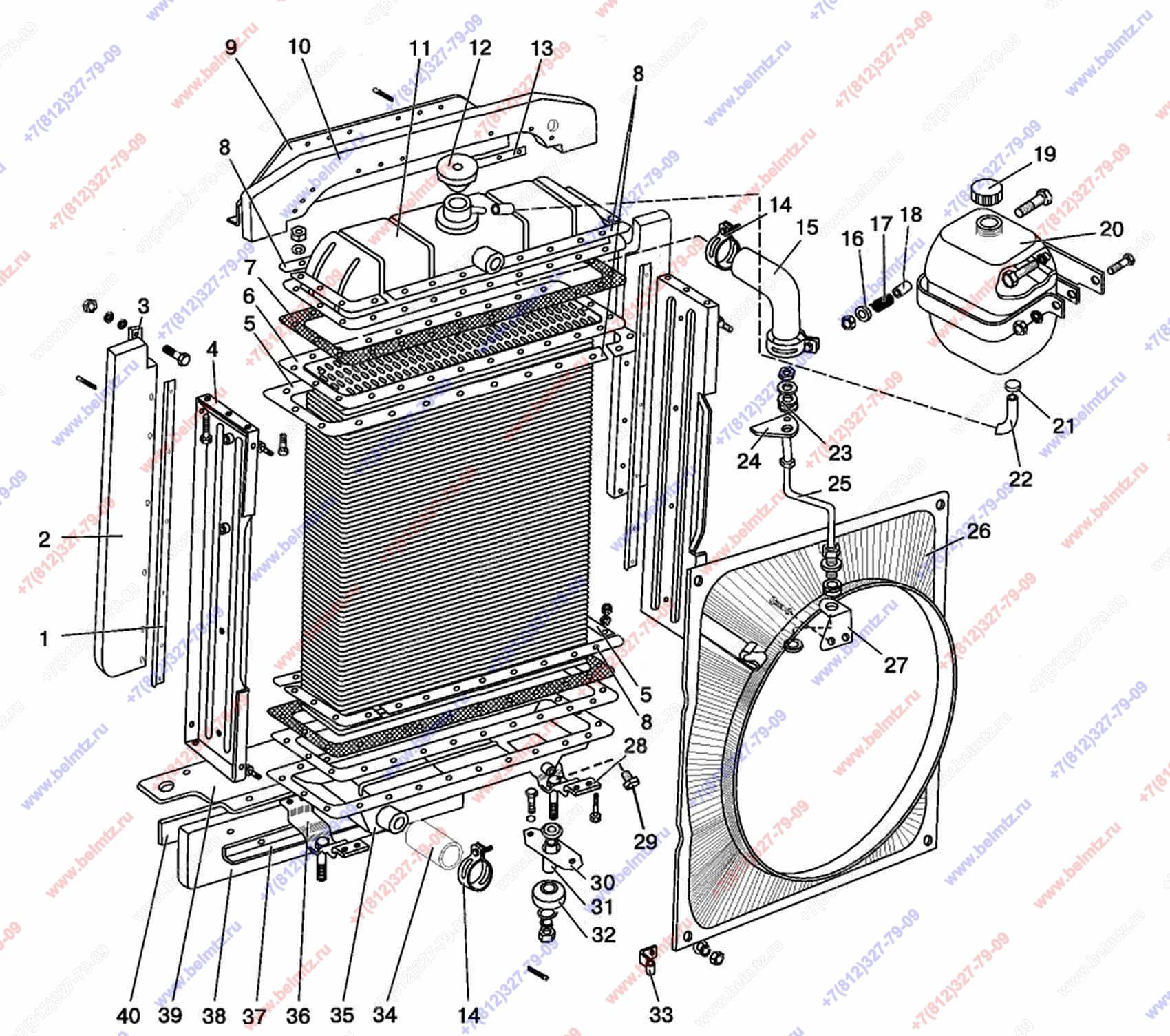

  • Группа 13. Система охлаждения. Подгруппа 1301. Радиатор водяной 1321К-1301015

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80B-1301337 Планка
80B-1301337
2
2
1221-1301333 Уплотнитель боковой
1221-1301333
2
3
80B-1301332 Планка
80B-1301332
2
4
1321.1301.101-1 Стойка радиатора
1321.1301.101-1
2
5
1321.1301.225 Накладка угловая
1321.1301.225
8
8
70У.13.01.256 Накладка
70У.13.01.256
8
9
1220-1301341 Кронштейн
1220-1301341
1
10
1221-1301346 Уплотнитель
1221-1301346
1
11
1321.1301.055-1
1
2
13
80B-1301342 Планка
80B-1301342
4
14
50-70
4
19
15
142-1303010
1
11
16
80-1314006 Тарелка
80-1314006
1
17
54.06.413 Пружина
54.06.413
1
18
80-1311003 Втулка
80-1311003
1
19
80П-1311011
1
2
21
12-22
2
82
22
1321-1311008 Трубка
1321-1311008
1
23
85-1302071 Амортизатор
85-1302071
2
24
1220-1302001 Кронштейн
1220-1302001
1
25
1220-1302003 Растяжка
1220-1302003
1
27
1220-1302002 Кронштейн
1220-1302002
1
28
1321.1301.180 Опора правая
1321.1301.180
1
29
Пробка КГ 1/4"
КГ 1/4" ОСТ 23.1.117-83
1
30
70У-1302016 Планка
70У.13.02.016
2
31
70У-1302015 Втулка
70У.13.02.015
2
32
70У-1302018 Амортизатор
70У.13.02.018
2
33
48-1104016 Хомутик
48-1104016
1
35
1321-1301075 Бак нижний
1321.1301.075
1
36
1321.1301.190 Опора левая
1321.1301.190
1
37
1220-1301371 Планка
1220-1301371
1
38
1220-1301008 Уплотнитель
1220-1301008
1
39
70-1301233 Уплотнитель
70-1301233
1
40
1220-1301002 Кронштейн
1220-1301002
1
