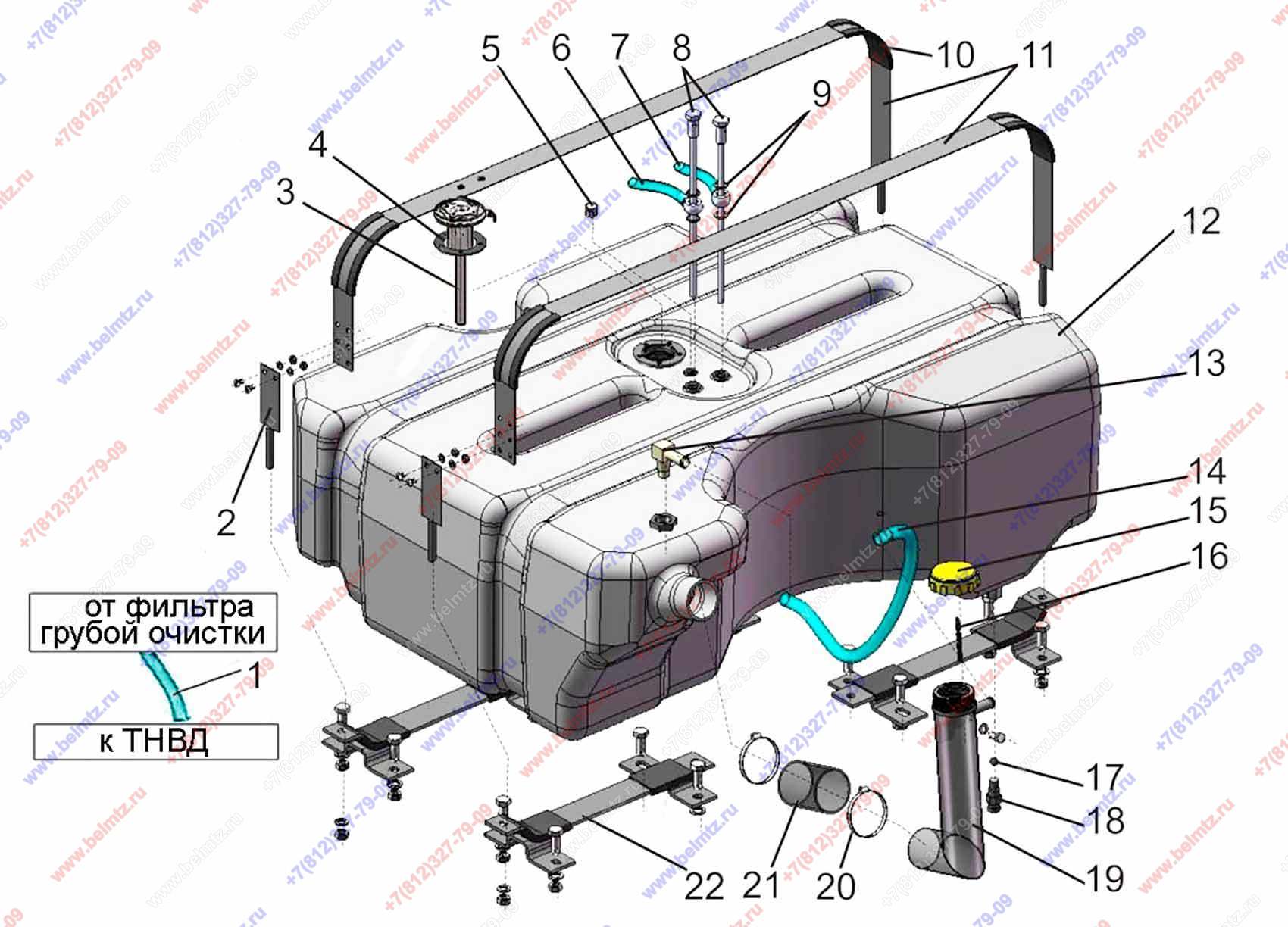

  • Группа 11. Система питания. Подгруппа 1101. Бак топливный 1221-1101510

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
920-1101162-02 Трубка
920-1101162-02
1
2
1221-1101690-01 Хомут
1221-1101690-01
2
3
Датчик ДОТ 265Ч-01 указателя топлива
ДОТ 265Ч-01
1
4
200-3806026 Прокладка
200-3806026
1
5
Пробка КГ 1/8".А12.019
КГ 1/8".А12.019 ТУ 23.1.506-91
1
6
920-1101162-11 Трубка
920-1101162-11
1
7
920-1101162-09 Трубка
920-1101162-09
1
8
1221-1101530 Топливозаборник
1221-1101530
2
9
Шайба РМ14
РМ14
4
10
Уплотнитель УМ6 ПР-43-03
ПР-43-03
4
11
1221-1101690 Хомут
1221-1101690
2
13
1221-1101620 Угольник
1221-1101620
1
14
85-1101002 Трубка
85-1101002
1
15
082-1103010
1
13
16
36-1101070 Цепочка
36-1101070
1
17
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
1
18
822-1101081 Штуцер
822-1101081
2
19
1221-1101260
1
1
19
920-1101260 Горловина (новые 1221)
920-1101260
1
20
Хомут ХС-61.019
ХС-61.019
2
21
70-1101035-Б
1
1
22
1221-1101130 Кронштейн
1221-1101130
4
