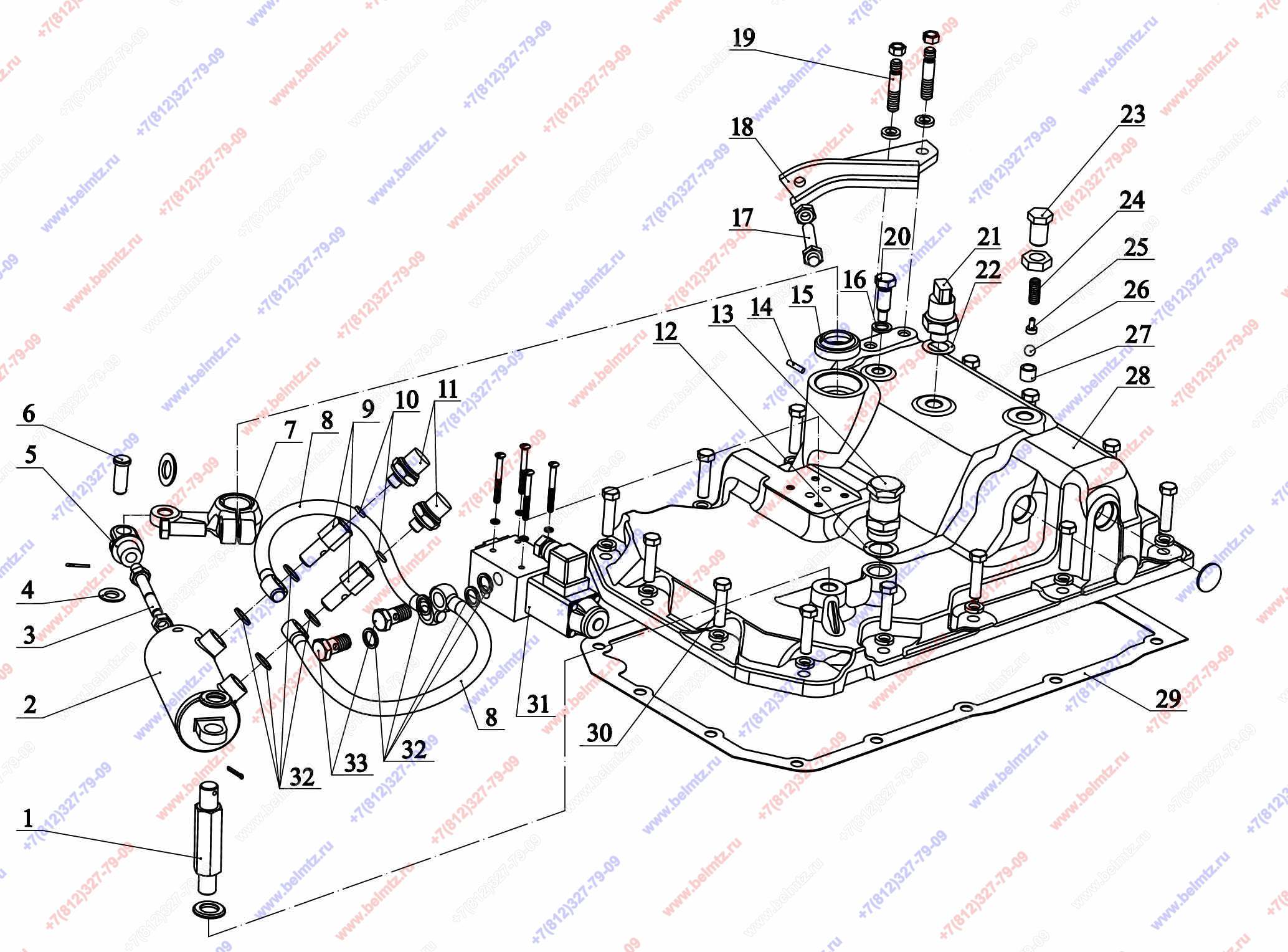

  • Группа 17. Коробка передач. Подгруппа 1702. Механизм управления коробкой передач

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1222-1702096-Б Ось
1222-1702096-Б
1
3
2022-1702094 Шпилька
2022-1702094
1
4
85-4619014 Шайба S-1,5мм
85-4619014
3
5
822-3502203
1
2
6
12х32 ОСТ 37.001.163-97
3
1
7
1222-1702092 Рычаг
1222-1702092
1
8
1222-1702130 Маслопровод
1222-1702130
2
9
1222-1702114 Штуцер
1222-1702114
2
12
В50-3522023 Прокладка
B50-3522023
1
13
85-1702270 Сапун
85-1702270
1
14
Штифт 8х16 ГОСТ 3128-70
8h8х16 ГОСТ 3128-70
2
16
85-1702051
1
17
2022-1702093 Болт
2022-1702093
1
18
2022-1702090-Б Кронштейн
2022-1702090-Б
1
19
2022-1702142 Шпилька
2022-1702142
2
20
1222-1702048 Винт
1222-1702048
1
23
70-1703204 Болт
70-1703204
1
24
50-1702148-А
1
10
25
80-1704039 Направляющая
80-1704039
1
26
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
27
70-1703013 Втулка
70-1703013
1
28
1222-1702030-Б Крышка
1222-1702030-Б
1
31
Гидрораспределитель HDZ3-EVS.34.XPZ-012C AMP
HDZ3-EVS.34.XPZ-012C AMP
1
31
Гидрораспределитель RH 06101-012/00GA-АMР
RH 06101-012/00GA-АMР
1
32
USIT M14
8
44
