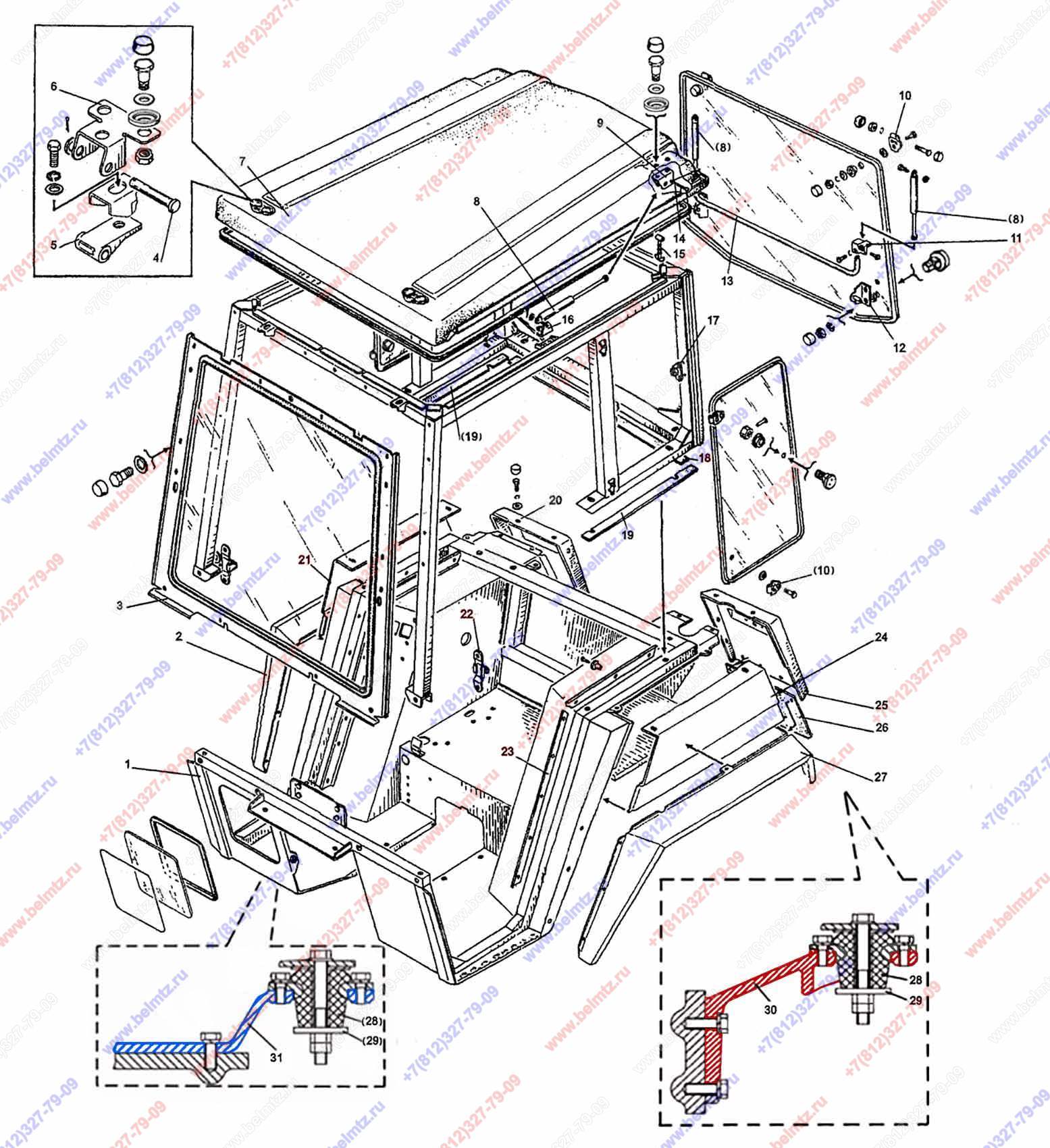

  • Группа 67. Кабина. Подгруппа 6700. Кабина 220-6700010

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
225-6702510 Основание
225-6702510
1
3
220-6703011 Рамка
220-6703011
1
4
220-6707013 Палец
220-6707013
2
5
220-6707012 Петля
220-6707012
2
6
220-6707015 Петля
220-6707015
2
7
220-6707035 Крыша
220-6707035
1
9
220-6707060 Кронштейн
220-6707060
2
10
220-6708017 Петля
220-6708017
6
11
220-6708027 Захват
220-6708027
1
12
220-6708050 Кронштейн
220-6708050
2
13
220-6708026-Б Труба
220-6708026-Б
1
14
220-6708027-01 Захват
220-6708027-01
1
16
80-6708225 Кронштейн
80-6708225
2
17
220-6708060 Платик
220-6708060
2
18
220-6701121 Уплотнитель
220-6701121
1
19
220-6701122 Уплотнитель
220-6701122
2
21
220-8404030-Б-01 Крышка
220-8404030-Б-01
1
22
220-6105170 Зацеп
220-6105170
1
23
220-6702108-Б Прижим
220-6702108-Б
1
24
220-8404030-Б Крышка
220-8404030-Б
1
29
220-6700049 Шайба
220-6700049
4
30
220-6702018
1
1
30
220-6702018-01
1
1
30
320-6702018 Кронштейн
320-6702018
1
30
320-6702018-01 Кронштейн
320-6702018-01
1
31
220-6702016
1
2
31
320-6702016 Кронштейн
320-6702016
1
