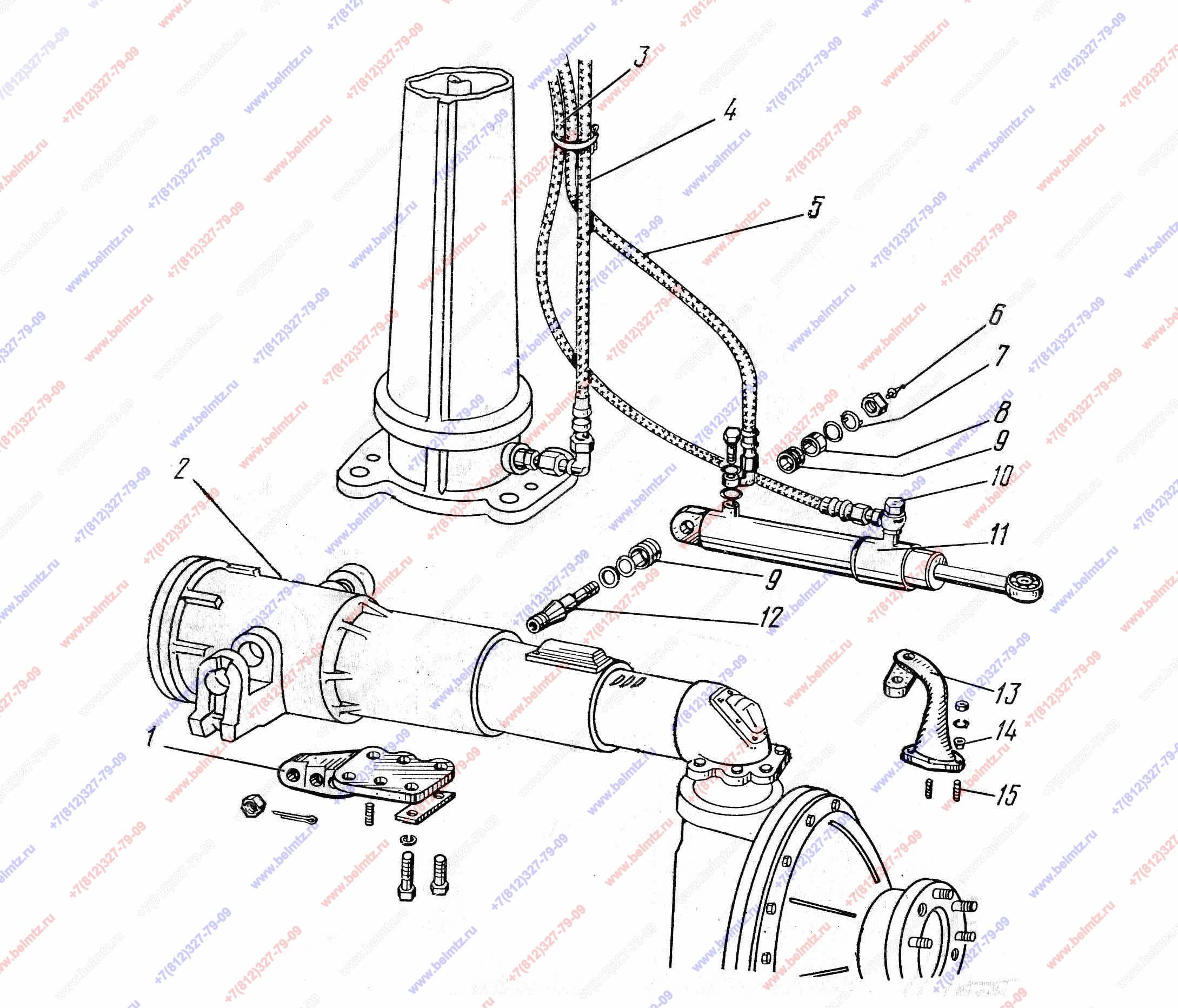

  • Группа 34. Управление рулевое. Подгруппа 3401. Гидрообъемное рулевое управление с ГУР и мостом с угловыми редукторами. МТЗ-512/572 старые

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Ф82-2301021 Кронштейн
Ф82-2301021
1
2
52-2301055-А1 Рукав
52-2301055-А1
1
3
РВД Г24 М20х1.5 L-1400мм Н.036.83.110 Ф12,5х2 L-1435
РВДг.24L-1,4м
1
4
4
РВД Г24 М20х1.5 L-1605мм
РВД Г24 L-1605мм
1
4
РВД Г24 М20х1.5 L-1605мм Н.036.83.120
РВД Г24 L-1605
1
5
РВД Г24 М20х1.5 L-1000мм Н.036.83.090 (ф12,5х2 армир. L-1035 мм)
Н.036.83.090
1
10
6
Пресс-масленка М6х1 прямая
М6х1
1
69
7
Ф80-3405103 Шайба стопорная
Ф80-3405103
1
29
8
Ф80-3405102-В Втулка
Ф80-3405102-В
1
8
9
50-4607064 Втулка
50-4607064
2
10
Ф80-3407201 Болт L-30мм
Ф80-3407201
2
43
11
50-3405215-А Гидроцилиндр рулевого управления штуцера на одной линии
50-3405215-А
1
12
Ф80-3405101 Палец
Ф80-3405101
1
7
13
Ф80-2308075 Рычаг
Ф80-2308075
1
14
72-2308009 Втулка
72-2308009
2
10
15
72-2308004 Шпилька
72-2308004
2
14
