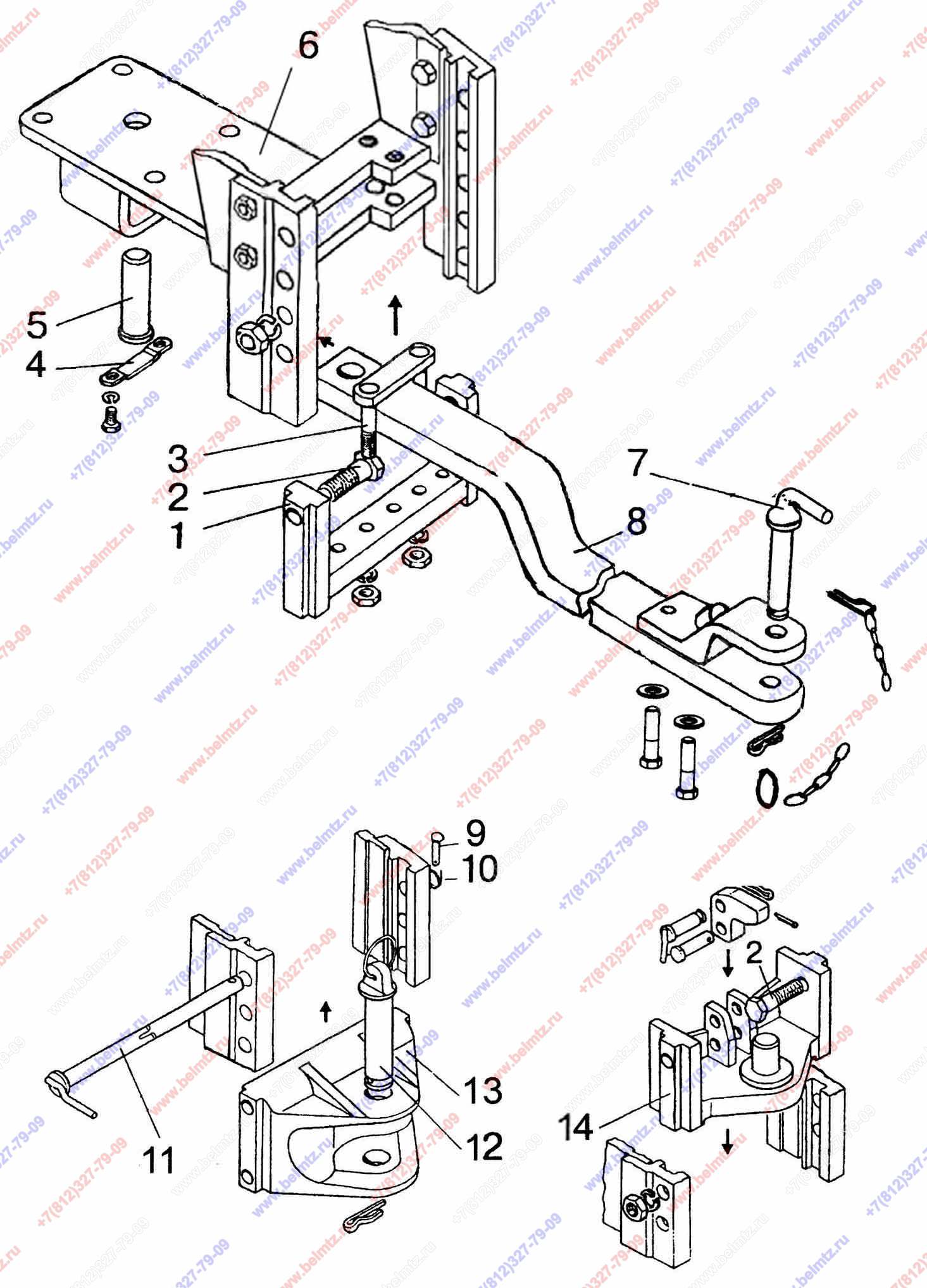

  • Группа 27. Тягово-сцепное устройство. Подгруппа 2707. Тягово-сцепное устройство (вариант комплектации)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
1322-2707133 Болт
1322-2707133
4
3
1322-2707120-Б Скоба
1322-2707120-Б
1
4
1522-2707126 Пластина
1522-2707126
1
5
1522-2707127 Ось
1522-2707127
1
6
1522-2707020-Б Плита с кронштейном под тяговый брус
1522-2707020-Б
1
7
1522-2707079-А Шкворень
1522-2707079-А
1
9
А61.05.005
1
6
10
А61.05.004
1
7
12
1321-2707140-Б
1
1
14
1322-2707160 Питон L-110 мм L – расстояние от торца ВОМ до оси шкворня
1322-2707160
1
