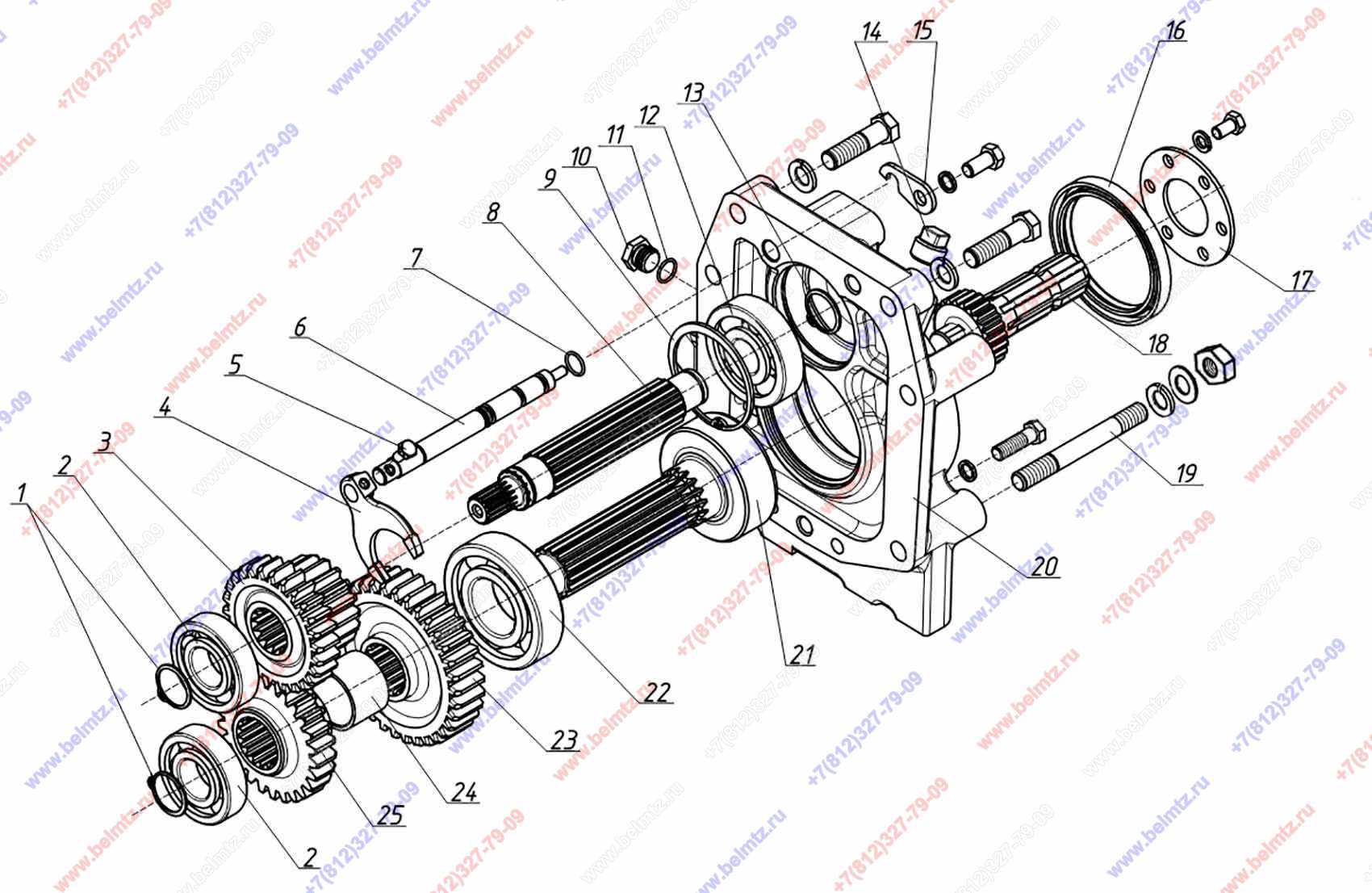

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 622-4202020

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
622-4202020 ВОМ
622-4202020
1
1
1
Кольцо ГОСТ 13940-86 С35 наружное
С35 ГОСТ 13940-86
2
49
2
Подшипник 307(6307) радиальный шариковый 35*80*21мм 0,447кг
307
2
9
3
622-4202116 Блок-шестерня
622-4202116
1
4
622-4216021 Вилка
622-4216021
1
5
50-4604046 Болт вилки
50-4604046
1
6
622-4216022 Валик
622-4216022
1
7
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
1
32
8
622-4202219-Б Вал
622-4202219-Б
1
1
9
Кольцо ГОСТ 13943-86 С90
С90 ГОСТ 13943-86
1
10
50-4608027-В Пробка
50-4608027-В
1
11
Кольцо 016,6х2,5 (017-021-25-2-2)
017-021-25-2-2
1
6
12
Подшипник 406(6406) радиальный шариковый
406
1
13
Кольцо ГОСТ 13940-86 С30
С30 ГОСТ13940-86
1
37
14
Пробка ПК КГ 3/4"
ПК КГ 3/4"
1
15
320-4216023 Пластина
320-4216023
1
16
Манжета армированная 100х125 (2.2-100х125-1)
2.2-100х125-1
1
17
17
80-4202081-А Пластина
80-4202081-А
1
4
18
80-4202019-Б Хвостовик (8 шлиц)
80-4202019-Б
1
7
18
80-4202019-Б-01 Хвостовик (6 шлиц)
80-4202019-Б-01
1
4
19
622-2401028 Шпилька
622-2401028
4
20
622-2401021 Крышка
622-2401021
1
21
622-4202021 Вал
622-4202021
1
22
Подшипник 310(6310) радиальный шариковый 50*110*27мм 1,062кг
310
1
8
23
622-4202026 Шестерня
622-4202026
1
24
622-4202028 Втулка
622-4202028
1
25
622-4202024 Шестерня
622-4202024
1
