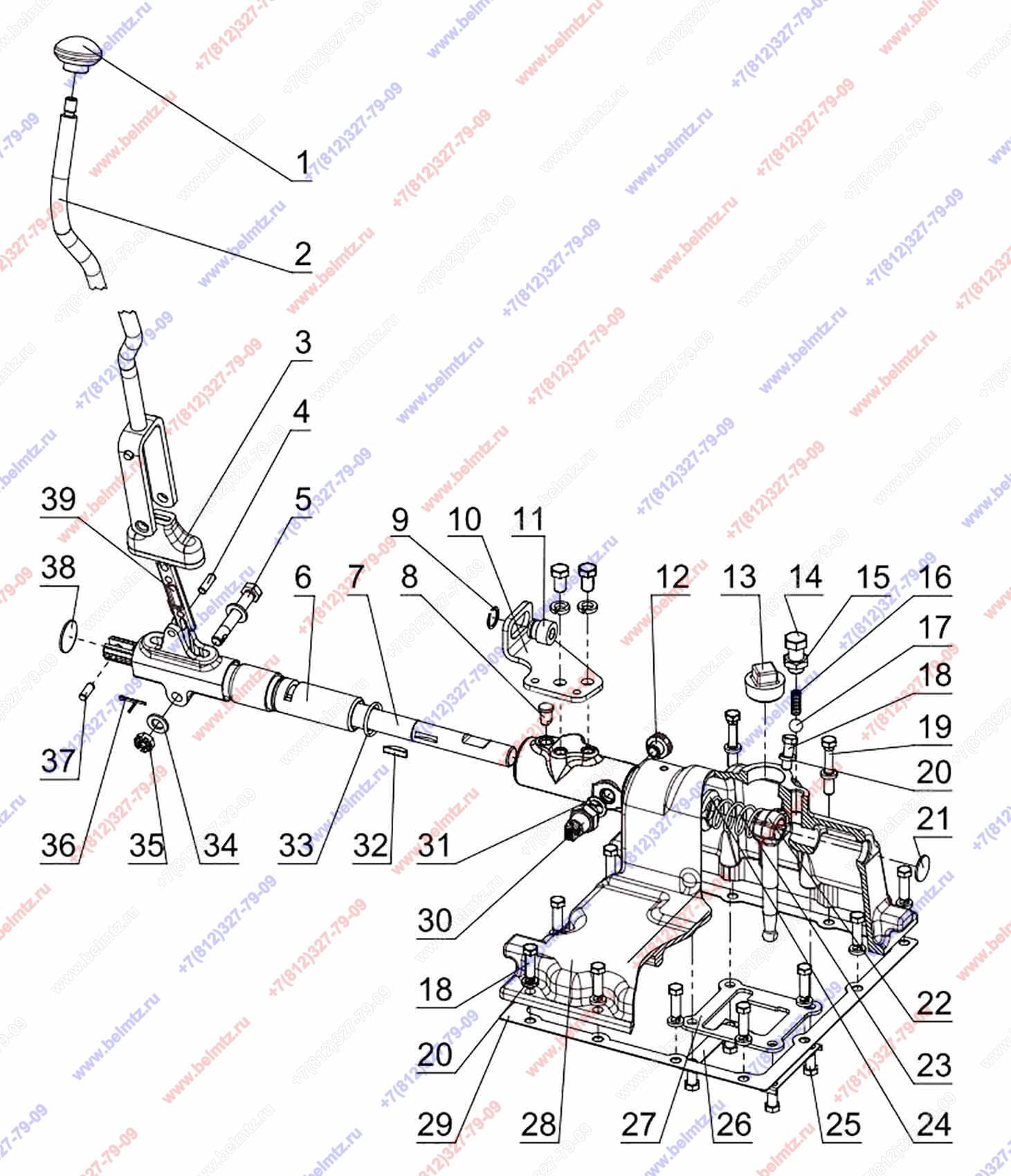

  • Группа 17. Коробка передач. Подгруппа 1703. Механизм переключения передач. Крышка с боковым перекл 70-1703010-А1-01. вариант

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1703010-А1-01
1
(3, 4, 6-10, 12-28, 30-33, 37-39)
0
70-1703200-Б Рычаг управления
70-1703200-Б
1
(3, 4, 6, 7, 37-39)
0
70-1703225-А Рычаг (Распределитель гидросистемы на маслобаке)
70-1703225-А
1
(1, 2, 5, 34-36)
0
952-1703225 Рычаг (Управление распределителем гидросистемы с джойстиком)
952-1703225
1
(1, 2, 5, 34-36)
0
952-1802030 Кронштейн
952-1802030
1
(9-11)
1
70-1702125
1
3
2
952-1703220 Рычаг (Управление распределителем гидросистемы с джойстиком)
952-1703220
1
3
70-1703203-А
1
12
4
Штифт ШЦК 8x25
ШЦК 8x25
1
5
50-2403034-01 Болт
50-2403034-01
1
7
70-1703201-Б-01
1
4
8
70-1703205
1
21
9
Кольцо С20 ГОСТ 13940-86 наружное
С20 ГОСТ 13940-86
1
10
952-1802031-А Кронштейн
952-1802031-А
1
11
952-1802032 Втулка
952-1802032
1
12
70-1702053 Пробка
70-1702053
1
13
Пробка ПК КГ 1 1/4"
ПК КГ 1 1/4"
1
14
70-1703204 Болт
70-1703204
1
15
Гайка М16 ГОСТ 5916-70
М16-6Н.6.019 ГОСТ 5916-70
1
16
50-1702148-А
1
11
17
Шарик 13,8-60
13,8-60
1
18
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
11
19
Болт М10-6gх60 ГОСТ 7796-70
М10-6gх60.88.35.019 ГОСТ 7796-
2
20
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
13
21
Заглушка 28-10кпЦ19хр
28-10кпЦ19хр
1
22
70-1703011
1
3
23
70-1703057
1
7
24
70-1703058 Шайба
70-1703058
1
25
Болт М10-6gх18 ГОСТ 7796-70
М10-6gх18.88.35.019 ГОСТ 7796-
4
26
50-1702107-А Пластина стопорная
50-1702107-А
2
27
70-1703084 Пластина
70-1703084
1
28
70-1703025-Б Крышка
70-1703025-Б
1
29
50-1702026
1
29
34
Шайба С12.01.019 ГОСТ 6958-78
С12.01.019 ГОСТ 6958-78
2
35
Гайка М12 ГОСТ 5919-70
М12-6Н.04.019 ГОСТ 5919-70
1
36
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
1
37
Штифт ШЦК 8x20
ШЦК 8x20
1
38
Заглушка 35-10 кл Ц9Хр
35-10 кл Ц9Хр
1
