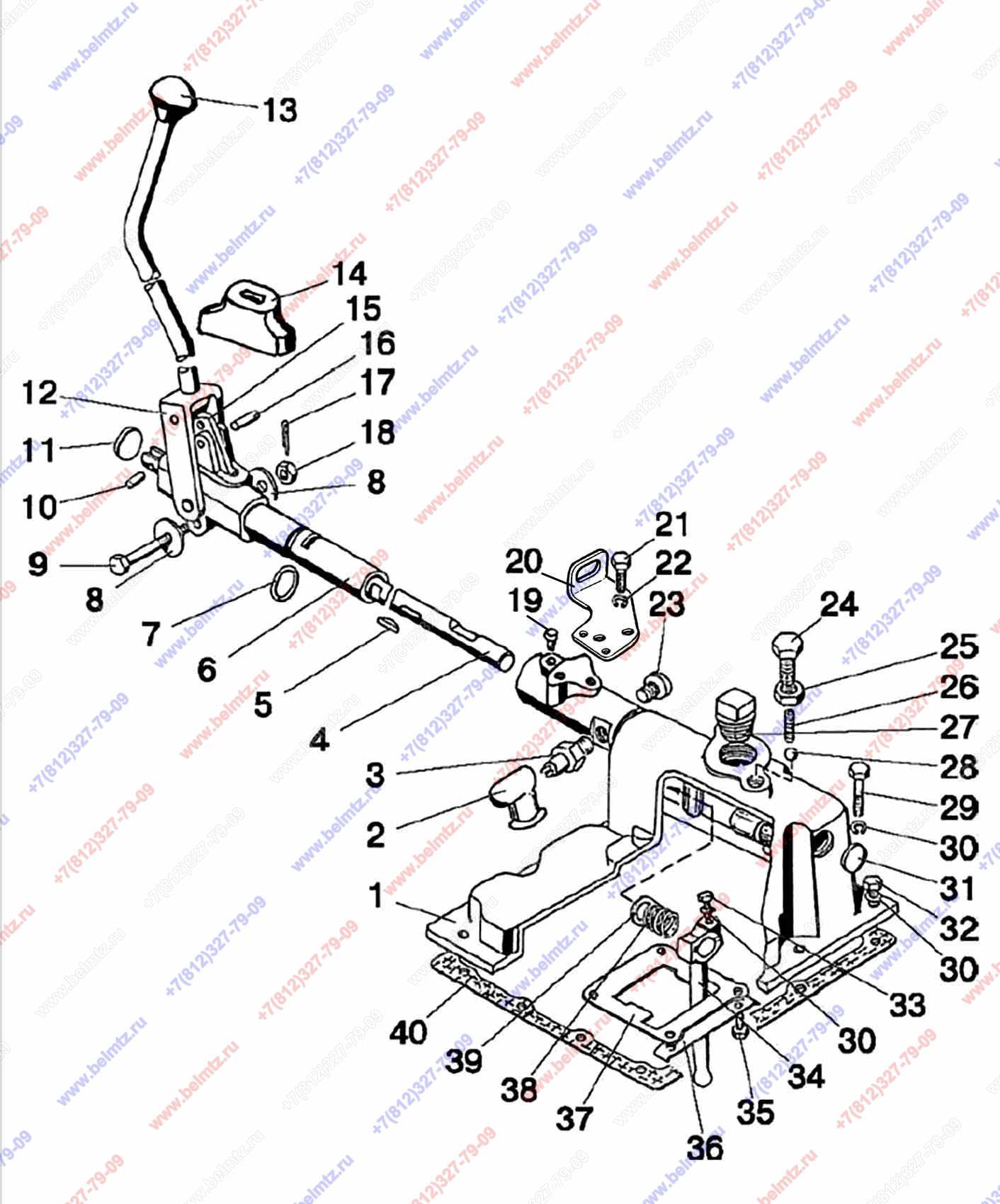

  • Группа 17. Коробка передач. Подгруппа 1703. Механизм переключения передач. Крышка с боковым перекл 70-1703010-А1-01.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1703010-А1-01
1
(1, 3-18, 22-28, 31, 33-39)
0
952-1802030 Кронштейн
952-1802030
1
1
70-1703025-Б Крышка
70-1703025-Б
1
2
50Л-3724050 Чехол
50Л-3724050
1
4
70-1703201-Б-01
1
4
8
Шайба С12.01.019 ГОСТ 6958-78
С12.01.019 ГОСТ 6958-78
2
9
50-2403034-01 Болт
50-2403034-01
1
10
Штифт ШЦК 8x20
ШЦК 8x20
1
11
Заглушка 35-10 кл Ц9Хр
35-10 кл Ц9Хр
1
13
70-1702125
1
1
14
70-1703203-А
1
11
16
Штифт ШЦК 8x25
ШЦК 8x25
1
17
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
1
18
Гайка М12 ГОСТ 5919-70
М12-6Н.04.019 ГОСТ 5919-70
1
19
70-1703205
1
20
20
952-1802031-А Кронштейн
952-1802031-А
1
21
Болт М12-6gх20 ГОСТ 7796-70
М12-6gх20.88.35.019 ГОСТ 7796-
2
22
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
2
23
70-1702053 Пробка
70-1702053
1
24
70-1703204 Болт
70-1703204
1
25
Гайка М16 ГОСТ 5916-70
М16-6Н.6.019 ГОСТ 5916-70
1
26
50-1702148-А
1
10
27
Пробка ПК КГ 1 1/4"
ПК КГ 1 1/4"
1
28
Шарик 13,8-60
13,8-60
1
29
Болт М10-6gх60 ГОСТ 7796-70
М10-6gх60.88.35.019 ГОСТ 7796-
2
30
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
13
31
Заглушка 28-10кпЦ19хр
28-10кпЦ19хр
1
32
Болт М10-6gх35 ГОСТ 7796-
М10-6gх35.88.35.019 ГОСТ 7796-
10
33
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
1
34
70-1703011
1
3
35
Болт М10-6gх18 ГОСТ 7796-70
М10-6gх18.88.35.019 ГОСТ 7796-
4
36
50-1702107-А Пластина стопорная
50-1702107-А
2
37
70-1703084 Пластина
70-1703084
1
38
70-1703057
1
7
39
70-1703058 Шайба
70-1703058
1
40
50-1702026
1
29
