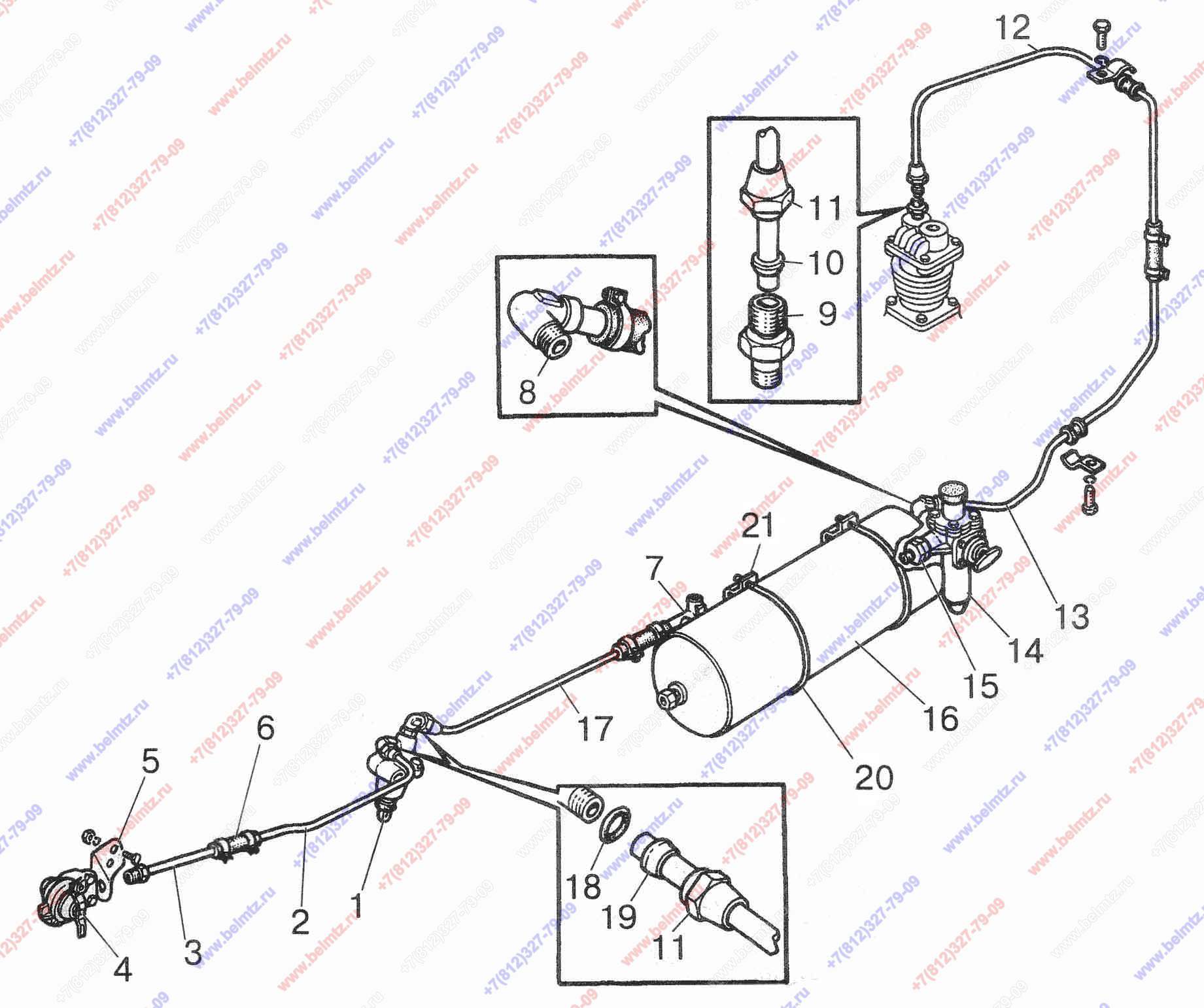

  • Группа 35. Тормоза. Подгруппа 3506. Трубопроводы и арматура однопроводного пневмопривода тормозов с ГУР. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-3506120 Трубопровод с гайкой с ГУР
70-3506120
1
1
(10- 12)
0
70-3506452 Трубопровод
70-3506452
1
0
70-3506472 Трубопровод
70-3506472
1
1
(11, 2, 19)
1
80-3514010 Кран тормозной
80-3514010
1
3
2
70-3506471 Трубопровод смотри 70-3506472
70-3506471
1
3
70-3521035 Штуцер
70-3521035
1
4
А29.76.000 Головка соединительная
А29.76.000
1
5
70-3521012 Кронштейн
70-3521012
1
6
70-1405013 Шланг
70-1405013
1
7
80-3513015 Тройник
80-3513015
1
4
7
80-3513025 Тройник
80-3513025
1
1
8
70-3513015 Угольник
70-3513015
1
1
9
70-3506022 Штуцер
70-3506022
1
8
10
80-3506024 Муфта
80-3506024
1
11
70-3506023 Гайка накидная
70-3506023
3
12
70-3506121 Трубопровод с ГУР без гайки
70-3506121
1
13
70-3506441 Трубопровод
70-3506441
1
1
14
80-3512010 Регулятор давления (А29.51.000)
80-3512010
1
15
80-3512006 Контргайка
80-3512006
1
16
85-3513010 Баллон-рессивер
85-3513010
1
17
70-3506454 Трубопровод без гайки (см.70-3506452)
70-3506454
1
18
Кольцо 013,6х1,9 (014-017-19-2-4)
014-017-19-2-4
2
19
19
70-3506028 Муфта
70-3506028
2
20
В50-3513032 Хомут
В50-3513032
2
21
В50-3513025-A Кронштейн
B50-3513025-A
2
