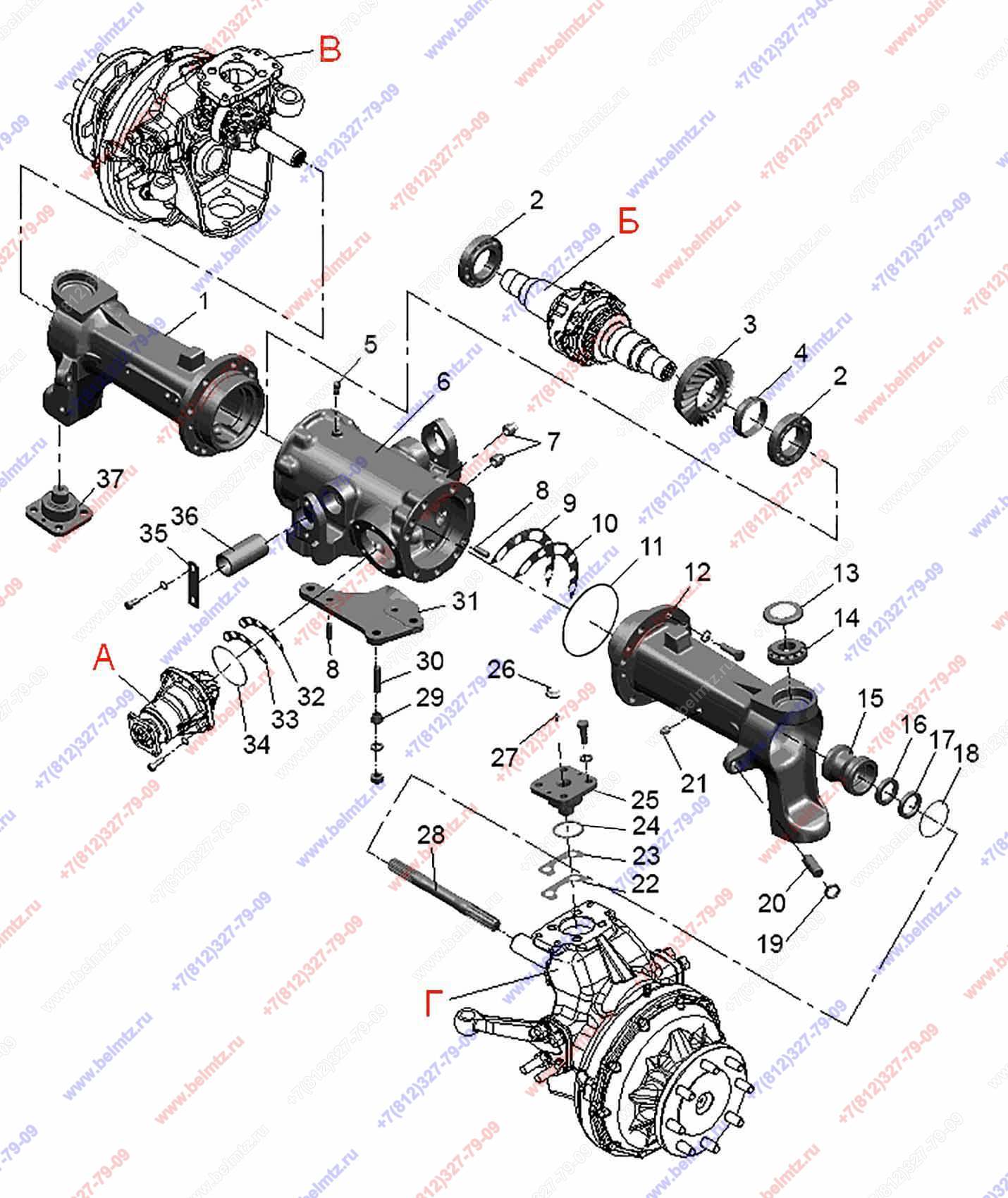

  • Группа 23. Передний ведущий мост. Подгруппа 2300. ПВМ 822-2300020-01.

Используется в Каталогах

Беларус-1021

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
52-2302010-Р Комплект шестерен главной передачи переднего ведущего моста
52-2302010-Р
1
0
52-2303010-Б-01 Дифференциал передний
52-2303010-Б-01
1
1
0
822-2300020-01 Мост передний чулки короткие
822-2300020-01
1
0
822-2308005-04 Редуктор левый
822-2308005-04
1
0
822-2308005-05 Редуктор правый
822-2308005-05
1
0
822-2308110 Обойма
822-2308110
2
1
822-2301051 Рукав полуоси левый (короче) L-410мм
822-2301051
1
2
Подшипник 7212(30212) радиально-упорный роликовый конический 60x110x23,75мм 0,89кг
7212
2
10
3
52-2302019 Шестерня ведомая
52-2302019
1
4
52-2302038-А1 Гайка
52-2302038-А1
1
1
5
Сапун СВ-00.00.00
СВ-00.00.00
1
6
72-2301055 Корпус переднего моста
72-2301055
1
7
Пробка ПК КГ 3/4"
ПК КГ 3/4"
2
8
Штифт Д01-015 установочный
Д01-015
6
9
52-2303027 Прокладка регулировочная (0,5мм)
52-2303027
16
20
10
52-2303028 Прокладка регулировочная (0,2мм)
52-2303028
16
12
11
Кольцо 146,5х3,6 (150-155-36-2-2)
150-155-36-2-2
2
14
12
822-2301053 Рукав полуоси правый перед.мост с вырезом (короче)
822-2301053
1
2
13
1520-2308039 Стакан
1520-2308039
4
14
Подшипник 27307(31307) конический роликовый 35*80*22,75мм 0,52кг
27307
4
8
15
822-2308100 Обойма
822-2308100
2
16
Манжета армированная 38х58 (1.2-38х58-1) однобортовая ГОСТ 8752-79
1,2-38х58-1
2
17
Манжета армированная 38х58 (2.2-38х58-1) двухбортовая ГОСТ 8752-79
2.2-38х58-1
2
18
Кольцо 073,5х3,0 (075-080-30-1-4)
075-080-30-1-4
2
19
19
85-3407113 Гайка
85-3407113
2
20
1520-2308009 Винт
1520-2308009
2
21
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
22
1520-2308042-01 Прокладка регулировочная В-0,5 мм
1520-2308042-01
8
10
23
1520-2308042 Прокладка регулировочная В-0,2 мм
1520-2308042
20
10
24
Кольцо 054,0х4,6 (055-063-46-1-4)
055-063-46-1-4
4
25
25
1520-2308037 Ось
1520-2308037
3
5
26
85-4607447 Колпачок
85-4607447
4
27
Пресс-масленка 1.3.Ц9.хр ГОСТ 19853-74
1.3.Ц9.хр ГОСТ 19853-74
4
28
822-2308065 Вал (L-230мм)
822-2308065
2
3
29
1520-2308077 Втулка
1520-2308077
3
10
30
1520-2308079 Шпилька
1520-2308079
3
8
31
822-2301023-Б-01 Кронштейн цилиндра ПВМ с короткими рукавами под шпильки и цилиндр Ц63
822-2301023-Б-01
1
32
52-2302021 Прокладка 0,5мм
52-2302021
6
5
33
52-2302022 Прокладка 0,2мм
52-2302022
10
10
34
Кольцо 087,5х3,60 (089-095-36-1-4)
089-095-36-1-4
1
15
35
72-2301059-А1 Планка
72-2301059-А1
2
36
52-2301058-А Ось качания ПВМ с прорезью
52-2301058-А
2
5
37
1520-2308037-01 Ось нижняя
1520-2308037-01
1
4
