Используется в Каталогах

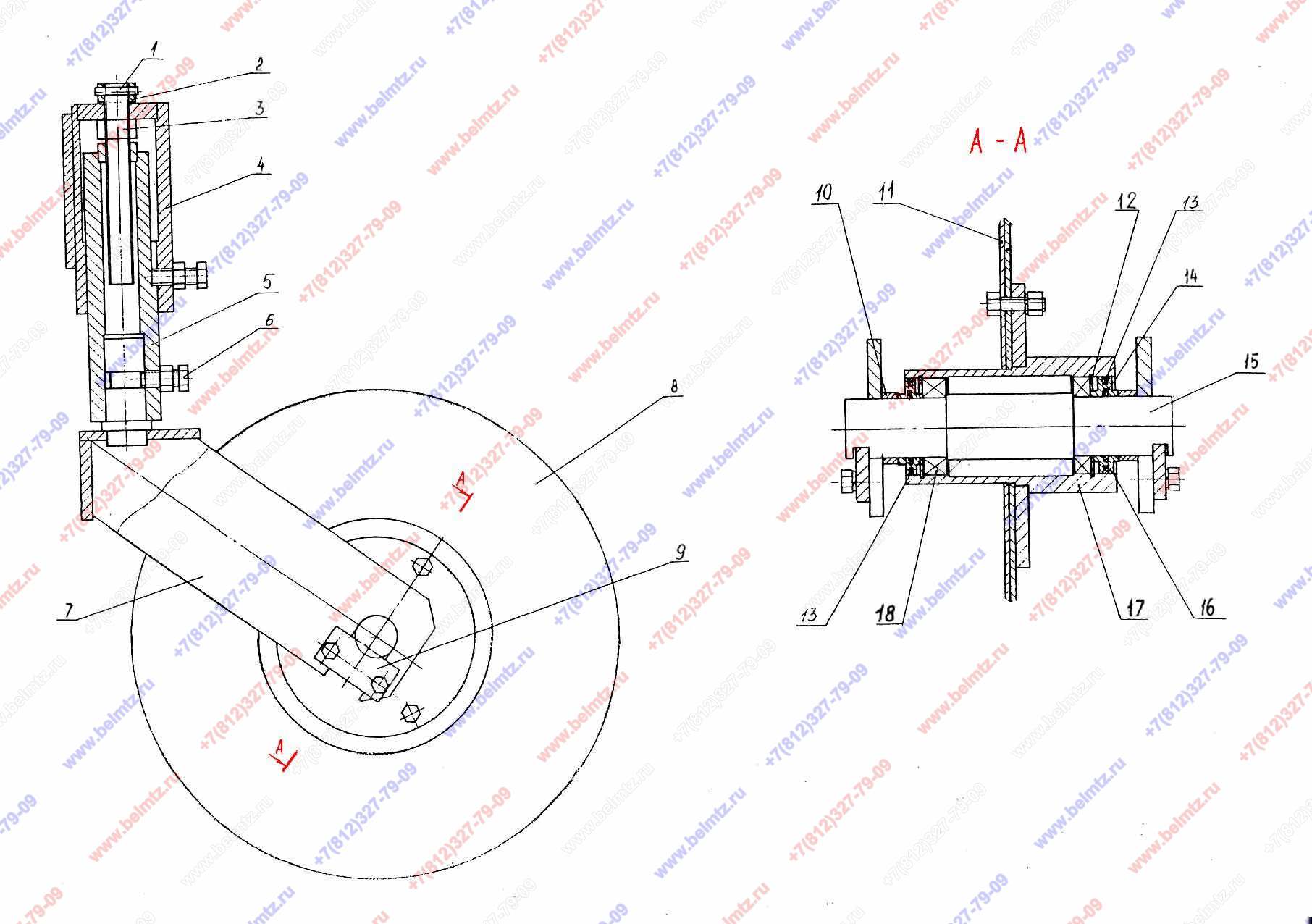

Щетка ЩО-1,8

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
ПЩО-1,8.01.28.000 Колесо опорное с длинной стойкой 5.00-10
ПЩО-1,8.01.28.000
2
[НОМЕРА]
1
ПЩО-1,8.01.28.002 Штифт заклепочный
ПЩО-1,8. 01.28.002
1
2
ПЩО-1,8.01.28.001 Гайка
ПЩО-1,8. 01.28.001
1
3
ПЩО-1,8.01.28.100 Винт
ПЩО-1,8. 01.28.100
1
4
ПЩО-1,8.01.28.200 Стакан колеса
ПЩО-1,8. 01.28.200
1
5
ПЩО-1,8.01.28.300 Стойка
ПЩО-1,8. 01.28.300
1
6
ПЩО-1,8.01.00.012 Стопор
ПЩО-1,8. 01.00.012
1
7
ПЩО-1,8.01.28.400 Вилка
ПЩО-1,8. 01.28.400
1
8
Камера 5.00-10 для шин 5.00-10
5.00-10
1
5
8
Шина 5.00-10 нс 6 В-19А Алтайшина
5.00-10 нс 6 В-19А Алтайшина
1
4
9
ПЩО-1,8.01.17.008 Планка
ПЩО-1,8. 01.17.008
2
10
ПЩО-1,8.01.17.004 Втулка
ПЩО-1,8. 01.17.004
2
11
ПЩО-1,8 Обод колеса 200840 без крепежа две половины
200840
1
10
12
Кольцо ГОСТ 13943-86 1Б68
1Б68 ГОСТ 13943-86
2
13
ПЩО-1,8.01.17.002В Кольцо сальниковое
ПЩО-1,8. 01.17.002В
2
14
ПЩО-1,8.01.17.002В-01 Кольцо сальниковое
ПЩО-1,8. 01.17.002В-01
2
15
ПЩО-1,8.01.17.001 Ось колеса
ПЩО-1,8. 01.17.001
1
16
ПЩО-1,8.01.17.003В Крышка
ПЩО-1,8. 01.17.003В
2
17
ПЩО-1,8.01.19.000В Ступица
ПЩО-1,8.01.19.000В
1
1
18
Подшипник 108(6008) шариковый радиальный 40*68*15мм 0,194кг
108
2
2
