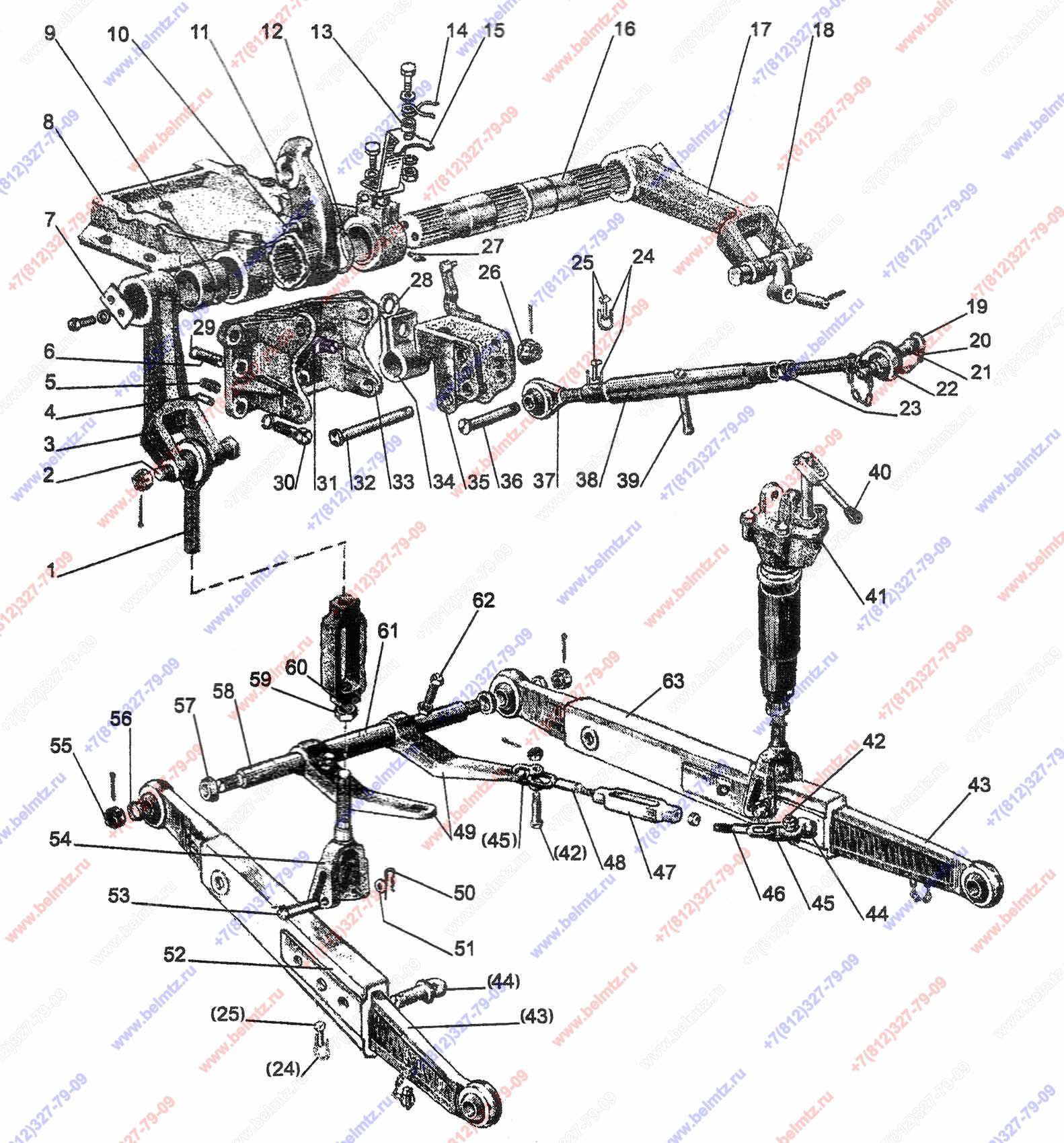

  • Группа 46. Гидросистема. Подгруппа 4605. ЗНУ 1220-4605010-02. МТЗ-1221

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1220-4605012 Раскос левый
1220-4605012
1
2
(1, 54, 59, 60)
0
1220-4605030-02 Тяга правая
1220-4605030-02
1
(24, 25, 43, 44, 63)
0
1220-4605035-02 Тяга правая (24, 25, 43, 44, 52)
1220-4605035-02
1
(24, 25, 43, 44, 52)
0
1220-4605115 Стяжка внутренняя
1220-4605115
2
4
(42, 45-49)
0
1220-4605590 Тяга верхняя центральная палец Ø 31,75мм
1220-4605590
1
0
85-4605145 Кронштейн (13-15)
85-4605145
1
(13-15)
0
А61.03.000 Тяга верхняя центральная палец Ø 22,5мм
А61.03.000
1
0
А61.03.000 Тяга верхняя центральная палец Ø 22,5мм РЗТ
А61.03.000 РЗТ
1
0
А61.03.000-01 Тяга верхняя центральная палец Ø 25мм
А61.03.000-01
1
4
1
1220-4605075 Винт для раскоса 1220-4605012
1220-4605075
1
1
2
142-4605076 Палец Ø20 мм под крюк прицепной
142-4605076
2
2
921-4605076 Палец Ø20 мм
921-4605076
2
2
3
1220-4605021-Б Рычаг левый (на новые трактора 1221 не устанавливается с 28.02.2013г.)
1220-4605021-Б
1
4
70-4605317 Ограничитель
70-4605317
2
5
21А-1601150 Пружина
21А-1601150
4
6
50-4605027 Штифт
50-4605027
2
7
1220-4605123 Шайба
1220-4605123
2
8
85-2401024-02 Крышка заднего моста с силовым регулятором расточка под вал Ф75
85-2401024-02
1
9
1220-4605032 Втулка
1220-4605032
2
10
70-4605313 Палец
70-4605313
1
11
1220-4605024 Рычаг
1220-4605024
1
12
Кольцо ГОСТ 13940-86 2С70
2С70 ГОСТ 13940-86
1
22
13
50-4605069 Втулка
50-4605069
1
14
А61.07.002 Пружина
А61.07.002
1
15
85-4605240 Кронштейн
85-4605240
1
16
1220-4605023 Вал поворотный
1220-4605023
1
16
1220-4605023-Б Вал поворотный
1220-4605023-Б
1
17
1220-4605022 Рычаг правый (на новые трактора 1221 не устанавливается с 28.02.2013г.)
1220-4605022
1
3
18
1220-4605168-Б Серьга (для раскоса 1220-4605150)
1220-4605168-Б
2
2
19
А61.05.001 Кольцо
А61.05.001
1
20
А61.08.001-03 Цепочка (7 звеньев)
A61.08.001-03
2
21
1220-4605593 Палец Ø 31,75 3 кат
1220-4605593
1
43
21
А61.03.001-01 Палец на тягу центральную Ø25мм (2 кат)
А61.03.001-01
1
21
А61.03.001-02 Палец на тягу центральную Ø22мм
А61.03.001-02
1
22
1220-4605570 Винт с шарниром Ø 32 3 кат
1220-4605570
1
22
А61.02.100-04 Винт (резьба М30 правая L-180мм под палец Ø22.5) верхний центральной тяги
А61.02.100-04
1
3
22
А61.02.100-05 винт (резьба М30 правая L-180мм под палец Ø25.7) верхний центральной тяги
А61.02.100-05
1
23
А61.02.003 Контргайка
А61.02.003
1
6
24
А61.05.004 Кольцо
А61.05.004
4
5
25
А61.05.005 Чека
А61.05.005
4
26
70-4605316 Гайка
70-4605316
1
2
27
Пресс-масленка 1.3.Ц9.хр ГОСТ 19853-74
1.3.Ц9.хр ГОСТ 19853-74
3
28
70-4605304-Б Шайба
70-4605304-Б
1
29
54.38.619 Кольцо стопорное
54.38.619
2
30
70-4605036 Болт М20х60
70-4605036
5
31
70-4605320 Болт
70-4605320
1
32
А61.10.001 Палец центральной тяги Ф22мм L-145мм
А61.10.001
1
33
85-4605016 Кронштейн
85-4605016
1
34
70-4605302-Б Пружина (Силовой датчик)
70-4605302-Б
1
35
85-4605330 Серьга центральной тяги механизма навески
85-4605330
1
36
А61.10.001-02 Палец центральной тяги Ф22мм L-115мм
А61.10.001-02
1
2
37
А61.02.100-03 Винт (резьба М30 левая L-180мм под палец Ø22.5) нижний центральной тяги
А61.02.100-03
1
1
38
А61.03.101 Труба центр. тяги
А61.03.101
1
2
39
А61.03.102 Рукоятка
А61.03.102
1
40
А61.01.014 Рукоятка
А61.01.014
1
5
41
1220-4605150 Раскос L-515мм
1220-4605150
1
42
50-4605086 Болт серьги
50-4605086
4
3
43
1220-4605040-02 Тяга (шарнир b-45 мм, Ø28.7 мм)
1220-4605040-02
2
1
44
70-4605048-А Проушина
70-4605048-А
2
45
А61.09.002 Серьга
А61.09.002
4
8
46
А61.04.002 Винт стяжки М18, правый (для стяжек А61.04.00, 50-4605115)
А61.04.002
2
47
А61.04.003 Стяжка (для стяжек А61.04.000)
А61.04.003
2
48
А61.04.002-01 Винт стяжки М18, левый (для стяжек А61.04.00, 50-4605115)
А61.04.002-01
2
2
49
80-4605033 Кронштейн
80-4605033
2
50
А61.07.001 Шплинт пружинный
А61.07.001
2
51
50-3503071 Шайба
50-3503071
2
52
1220-4605050-01 Тяга
1220-4605050-01
1
53
1220-4605084 Палец L-130 мм
1220-4605084
2
54
1220-4605200 Вилка
1220-4605200
2
2
55
А04.02.020 Гайка
А04.02.020
2
14
56
80-4605047 Шайба
80-4605047
2
57
80-4605068 Шайба
80-4605068
2
58
80-4605026 Ось L-588мм, ф35мм, М27х1,5 для телескопических тяг, без доп. точки
80-4605026
1
3
59
142-4605424 Контргайка
142-4605424
1
60
142-4605422 Стяжка
142-4605422
1
1
61
80-4605018 Втулка
80-4605018
1
62
50-4605019 Болт
50-4605019
2
8
63
1220-4605050 Тяга
1220-4605050
1
