  • Группа 35. Тормоза. Подгруппа 3509. Компрессор.

Используется в Каталогах

Беларус-82.1
Беларус-952
Двигатель Д-243S2
Беларус-920

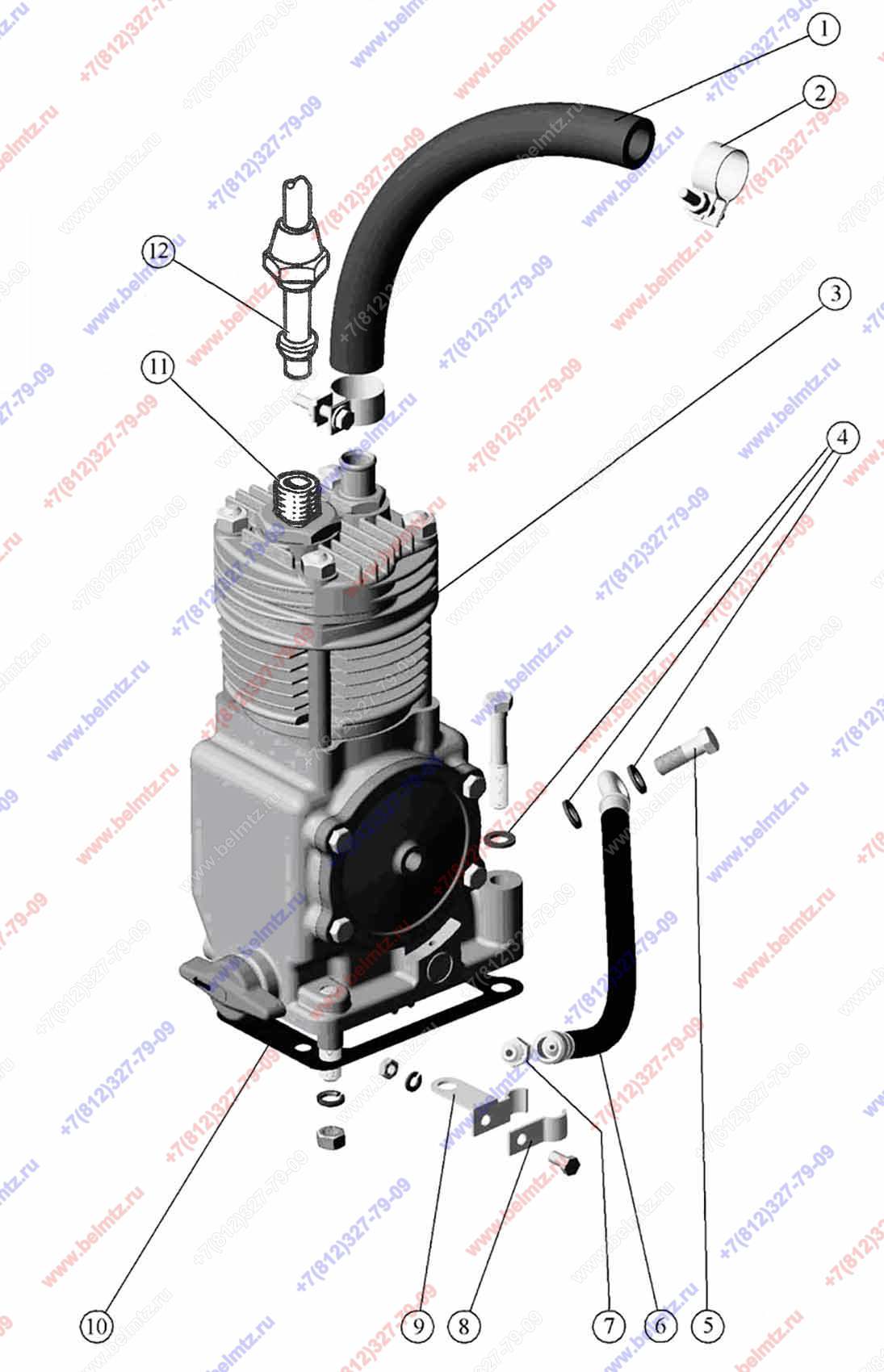

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Рукав ф18х27 мм(16 атм) ГОСТ 10362-76
ф18х27 мм(16 атм) ГОСТ 10362-7
1
7,4
L-350±1,1 мм
2
Хомут 16-27
16-27
2
32
3
А29.01.000 пневмокомпрессор МТЗ-80/82
А29.01.000
1
3
А29.05.000 Пневмокомпрессор МТЗ-80/82,1221, 1523
А29.05.000
1
1
4
36-1104788 Прокладка
36-1104788
3
5
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
1
21
6
240-3509150 Маслопровод (L-352)
240-3509150
1
7
240-3509232 Штуцер
240-3509232
1
8
240-3509159 Скоба
240-3509159
1
9
240-3509158 Хомут
240-3509158
1
10
240-3509037-А Прокладка
240-3509037-А
1
11
70-3506022 Штуцер
70-3506022
1
8
12
70-3506120 Трубопровод с гайкой с ГУР
70-3506120
1
2
12
80-3506220 Трубопровод с гайкой с ГОРУ
80-3506220
1
