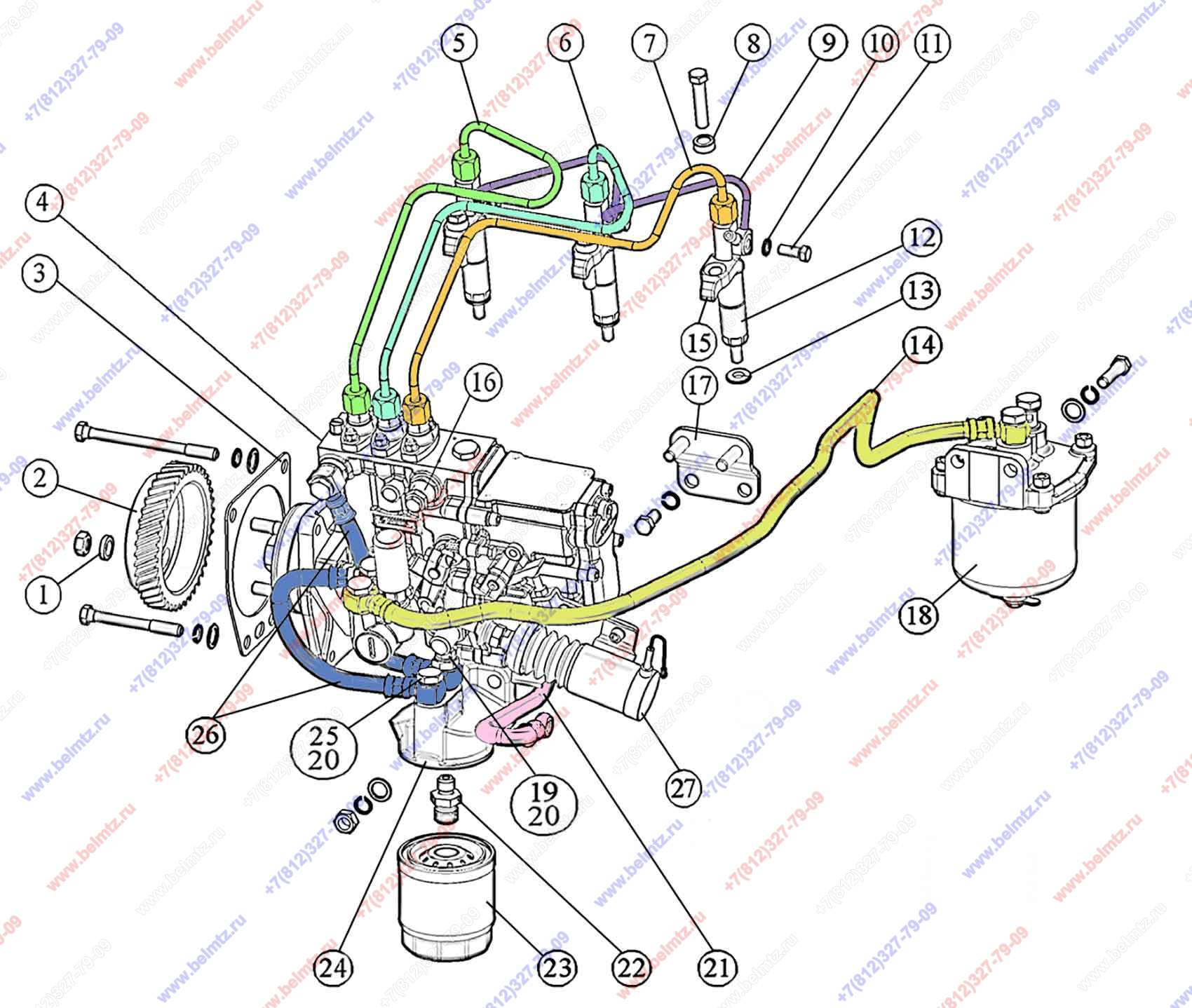

  • Группа 11. Система питания. Подгруппа 1111. Установка топливной аппаратуры. Дв.ММЗ-3LD МТЗ-320

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
3LD-1117075 Корпус фильтра
3LD-1117075
1
(п.22, 24)
1
260-1111208 Шайба
260-1111208
3
3
50-1006315-Б4
1
19
4
Топливный насос (РР)3M(10P3f)- 4278
РР3M10P3f- 4278
1
5
3LD-1104300- 01 Трубка топливная высокого давления
3LD-1104300-01
1
6
3LD-1104300- 02 Трубка топливная высокого давления
3LD-1104300-02
1
7
3LD-1104300- 03 Трубка топливная высокого давления
3LD-1104300-03
1
8
249-1111015 Шайба
249-1111015
3
9
3LD-1104150 Топливопровод дренажный
3LD-1104150
1
9
3LD-1104320 Топливопровод дренажный
3LD-1104320
1
10
50-1022067 Кольцо уплотнительное
50-1022067
6
12
Форсунка VA70P360-2998
VA70P360-2998
3
15
3LD-1111014
3
3
16
245-1111113 Втулка защитная
245-1111113
1
17
3LD-1117095 Кронштейн
3LD-1117095
1
19
245-1117105 Штуцер с пробкой
245-1117105
1
22
3LD-1117079 Штуцер
3LD-1117079
1
24
3LD-1117081-CR-01 Корпус (смотри 3LD-1117075 Корпус)
3LD-1117081-CR-01
1
