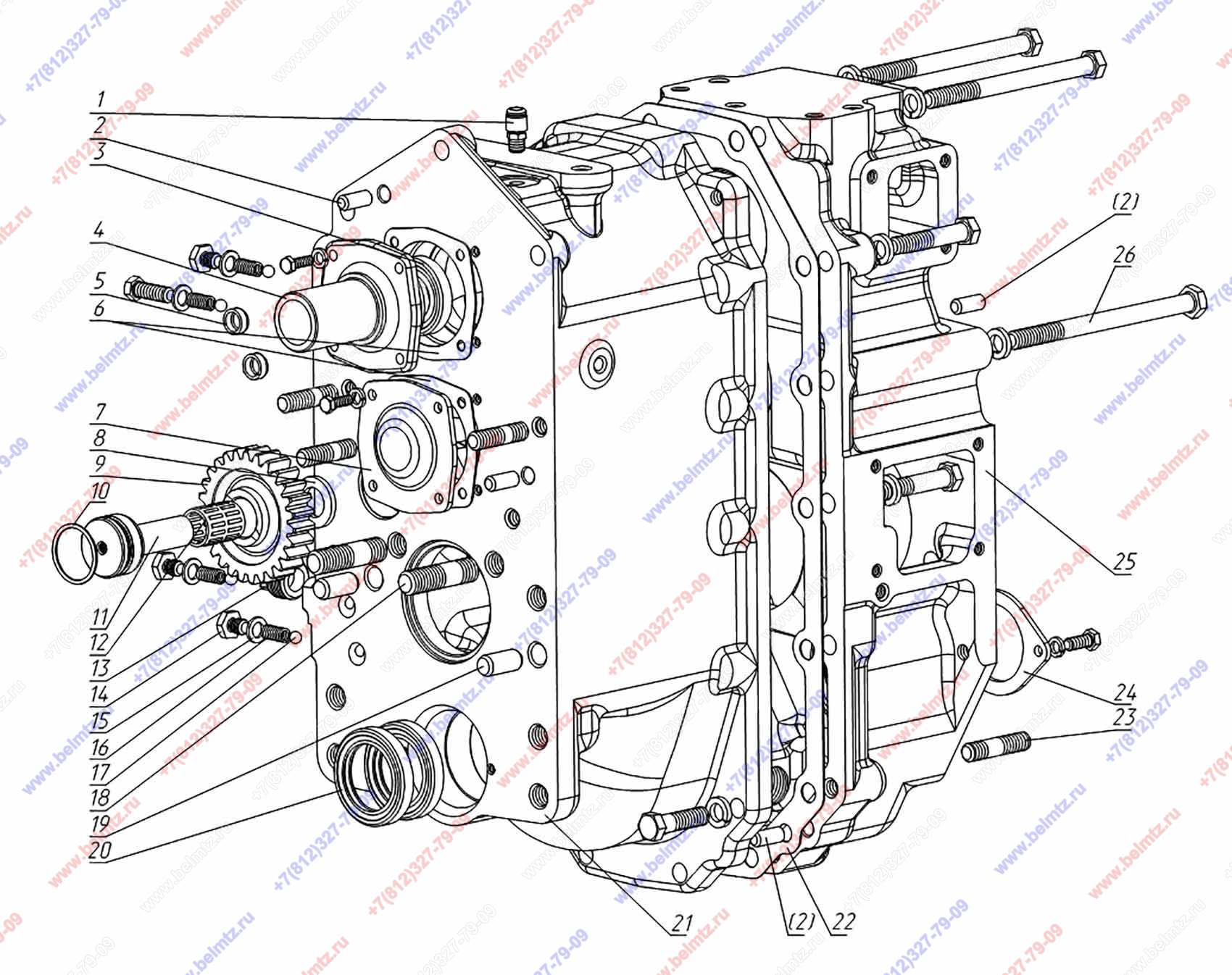

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач. МТЗ-622

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
622-1700010 Коробка передач
622-1700010
1
0
622-1701025 Корпус в сборе
622-1701025
1
0
Ремкомплект МТЗ-320 КПП (паронит 0,8мм) КН-4230
КН-4230
1
3
1
Сапун СВ-00.00.00
СВ-00.00.00
1
2
Штифт ШЦК 10x25
ШЦК 10x25
6
3
Манжета армированная 30х52 (2.2-30х52-1)
2.2-30х52-1
1
26
4
325-1701054-01 Кронштейн
325-1701054-01
1
5
220-1701067 Заглушка
220-1701067
2
2
6
220-1701036 Прокладка
220-1701036
2
7
220-1701061 Крышка
220-1701061
1
1
8
220-1701077 Шайба
220-1701077
1
9
622-1701042 Шестерня
622-1701042
1
10
Кольцо 034,0х3,0 (035-040-30-1-4)
035-040-30-1-4
1
13
11
622-1701041 Ось
622-1701041
1
12
Подшипник 3КК20х26х34Е радиальный роликовый с игольчатыми роликами, двухрядный 0,023кг
3КК20х26х34Е
1
11
13
Пробка ПК КГ 3/4"
ПК КГ 3/4"
2
14
325-1701003 Болт
325-1701003
3
15
36-1104788 Прокладка
36-1104788
4
16
220-1702325 Пружина
220-1702325
4
6
17
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
4
18
622-1701016 Шпилька
622-1701016
2
19
Штифт Д01-015 установочный
Д01-015
2
20
Манжета армированная 45х65 (2.2-45х65-1)
2,2-45х65-1
2
12
21
622-1701027 Корпус КП
622-1701027
1
22
220-1701026-Б Прокладка
220-1701026-Б
1
10
23
320-0002013 Шпилька
320-0002013
2
24
622-1701012 Упор
622-1701012
1
25
622-1701028 Корпус ВОМ
622-1701028
1
26
220-2401022 Болт
220-2401022
1
