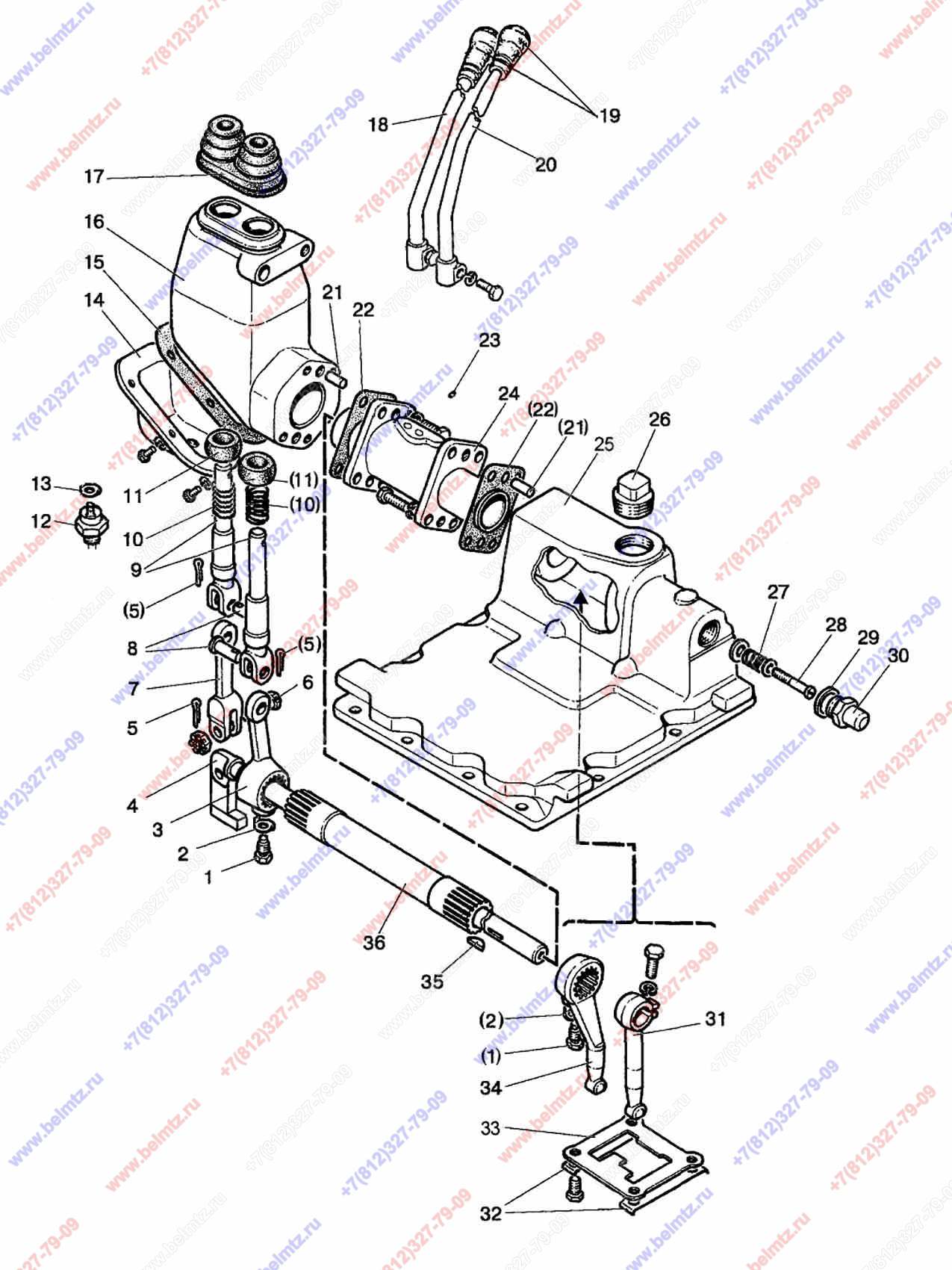

  • Группа 17. Коробка передач. Подгруппа 1702. Механизм 2-х рычажного управления КП. МТЗ-922

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
920-1702010-01 Управление КПП
920-1702010-01
1
(1-11, 14-17, 21-28, 29-36)
0
920-1702090-Б-01
1
1
(1-11, 14-17, 21, 22, 24, 35, 36)
0
922-1702050-Б
1
2
(19, 20)
0
922-1702060-Б
1
2
(18, 19)
1
922-1702021 Болт
922-1702021
2
2
50-1702107 Пластина
50-1702107
2
3
922-1702017
1
2
4
920-1702020-01 Вал
920-1702020-01
1
5
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
6
80-1702108
1
5
7
922-1702018
1
4
8
12х32 ОСТ 37.001.163-97
2
1
9
80С-1702074
2
1
10
77.37.117 Пружина
77.37.117
2
11
142-1702032
2
4
14
920-1702023 Крышка
920-1702023
1
15
922-1702024 Прокладка
922-1702024
1
16
922-1702011 Корпус
922-1702011
1
17
922-1702019 Чехол
922-1702019
1
18
922-1702040-Б Рычаг
922-1702040-Б
1
19
А15.05.020
2
3
19
А15.05.020-01
2
5
20
922-1702030-Б Рычаг
922-1702030-Б
1
21
Штифт ШЦК 10x25
ШЦК 10x25
4
22
922-1702026 Прокладка
922-1702026
2
23
923-1702023 Заглушка
923-1702023
4
24
920-1702012 Проставка
920-1702012
1
25
922-1702025 Крышка
922-1702025
1
26
50-1701130 Сапун
50-1701130
1
27
920-1702313 Пружина
920-1702313
1
28
920-1702314 Винт
920-1702314
1
29
80-1702098 Шайба
80-1702098
1
30
80С-1702302 Корпус
80C-1702302
1
31
70-1703011
1
3
32
50-1702107-А Пластина стопорная
50-1702107-А
2
33
922-1702084 Пластина
922-1702084
1
34
922-1702016
1
2
36
920-1702015 Труба
920-1702015
1
