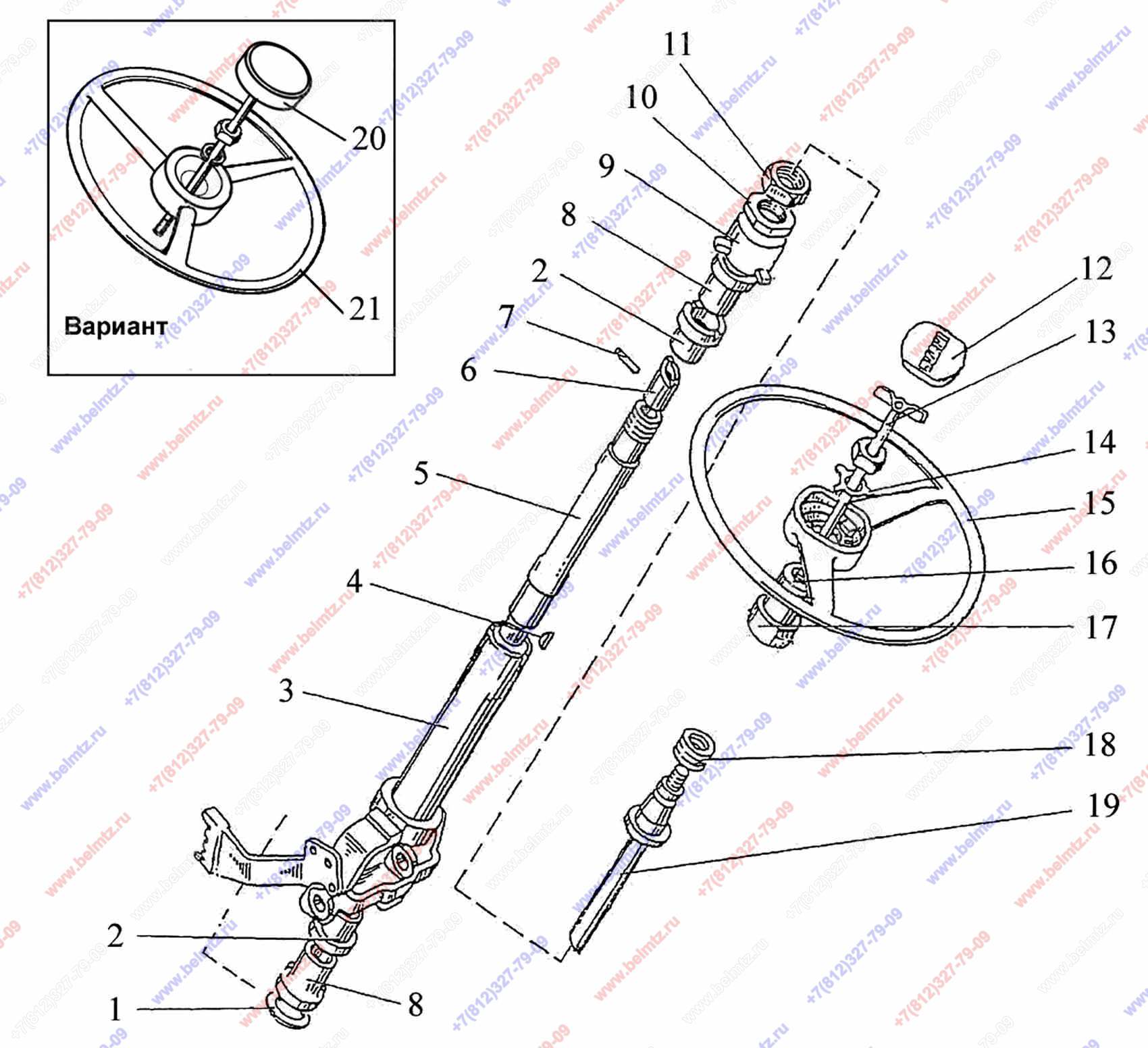

  • Группа 34. Управление рулевое. Подгруппа 3401. Колонка рулевая. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
600-3401012 Шайба
600-3401012
1
3
822-3401080 Труба
822-3401080
1
4
Шпонка 5x10 СШ-510 сегментная
СШ-510
1
5
70-3401055 Вал промежуточный
70-3401055
1
7
Штифт ШЦК 8x36
ШЦК 8x36
1
8
70-3401076 Втулка
70-3401076
2
9
80-3709022 Отбойник
80-3709022
1
10
70-3401078 Гайка
70-3401078
1
11
70-3401079 Контргайка
70-3401079
1
12
80-3401082 Крышка
80-3401082
1
13
80-3401140 Зажим
80-3401140
1
14
50-3401091 Шайба
50-3401091
1
16
80-3709025 Втулка внутренняя
80-3709025
1
17
80-3709026-Б Втулка средняя
80-3709026-Б
1
18
50-4608057 Пружина
50-4608057
1
20
822-3401140-А1
1
1
