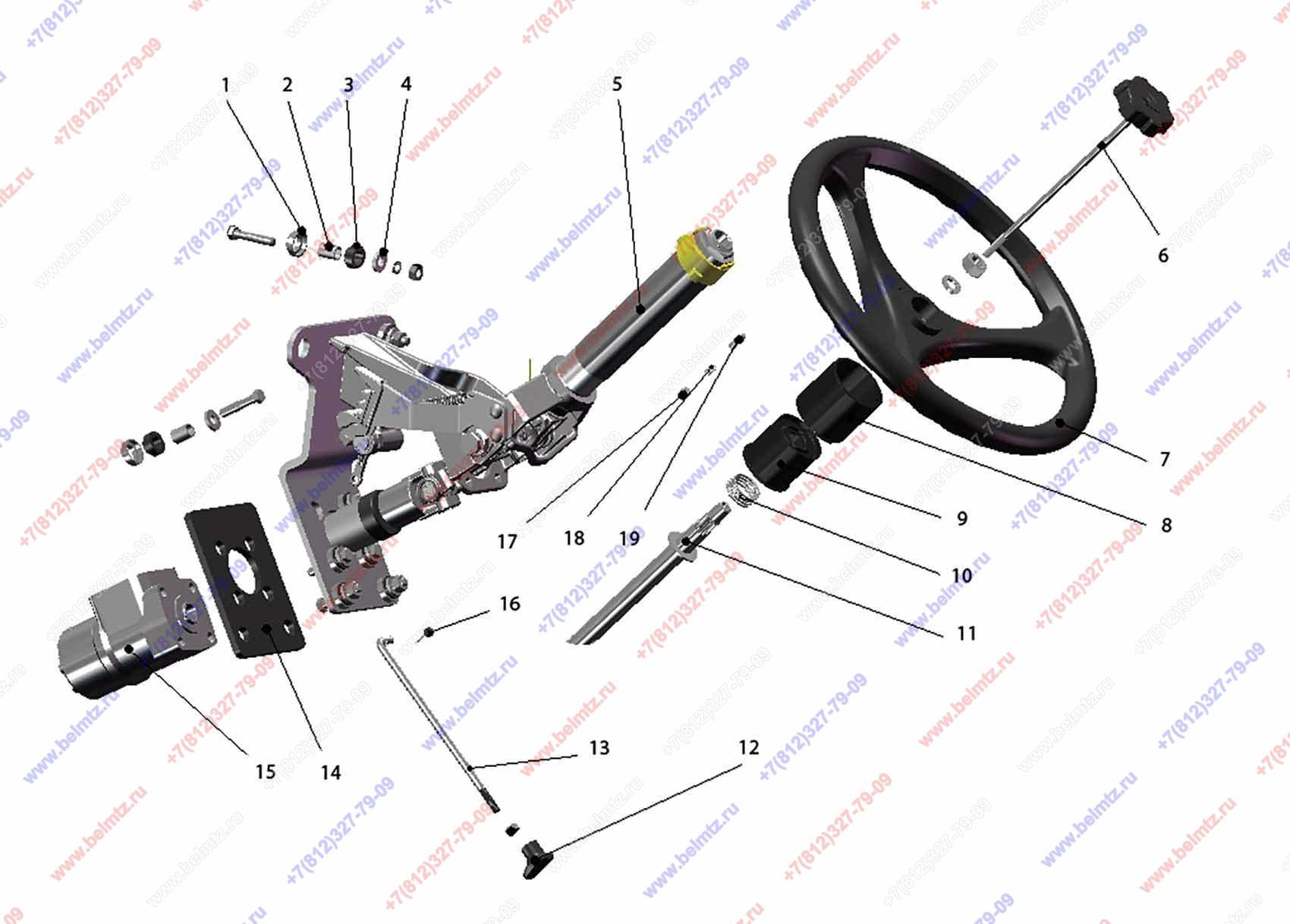

  • Группа 34. Управление рулевое. Подгруппа 3401. Колонка рулевая 2522-3401000. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
85-3401170-А Колесо рулевое
85-3401170-А
1
(поз.6-11)
1
2522-3401023 Втулка
2522-3401023
8
2
2522-3401022 Втулка
2522-3401022
8
3
2522-3401024 Втулка
2522-3401024
8
4
2522-3401021 Шайба
2522-3401021
8
5
2522-3401010 Колонка рулевая
2522-3401010
1
6
822-3401140-А1
1
1
8
80-3709026-Б Втулка средняя
80-3709026-Б
1
9
80-3709025 Втулка внутренняя
80-3709025
1
10
50-4608057 Пружина
50-4608057
1
12
70-4803060
1
3
13
822-3401001-01 Тяга
822-3401001-01
1
14
2522-3401001 Прокладка
2522-3401001
1
16
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
1
17
822-3401173 Пробка
822-3401173
1
18
822-3401172 Пружина
822-3401172
1
19
822-3401171 Палец
822-3401171
1
