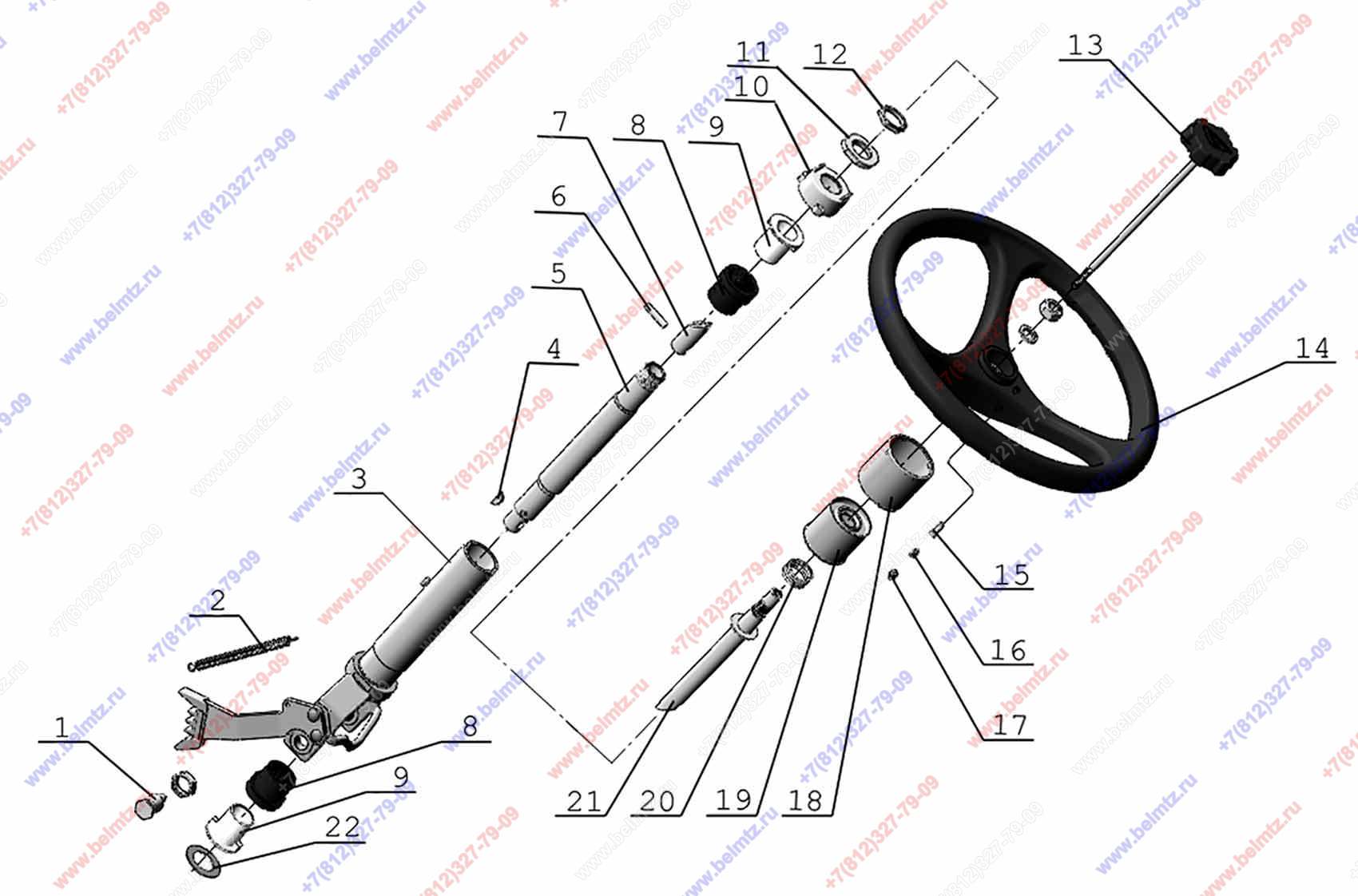

  • Группа 34. Управление рулевое. Подгруппа 3401. Колонка рулевая 2522-3401000-02. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
85-3401170 Колесо рулевое
85-3401170
1
(поз.14-21)
0
85-3401170-А Колесо рулевое
85-3401170-А
1
(поз.14-21)
1
80-3401089 Винт
80-3401089
1
2
50-1310158-Б Пружина
50-1310158-Б
1
3
822-3401080 Труба
822-3401080
1
4
Шпонка 5x10 СШ-510 сегментная
СШ-510
1
5
70-3401055 Вал промежуточный
70-3401055
1
6
Штифт ШЦК 8x36
ШЦК 8x36
1
9
70-3401076 Втулка
70-3401076
2
10
80-3709022 Отбойник
80-3709022
1
11
70-3401078 Гайка
70-3401078
1
12
70-3401079 Контргайка
70-3401079
1
13
822-3401140-А1
1
1
15
822-3401171 Палец
822-3401171
1
16
822-3401172 Пружина
822-3401172
1
17
822-3401173 Пробка
822-3401173
1
18
80-3709026 Втулка средняя
80-3709026
1
19
80-3709025 Втулка внутренняя
80-3709025
1
20
50-4608057 Пружина
50-4608057
1
22
600-3401012 Шайба
600-3401012
1
