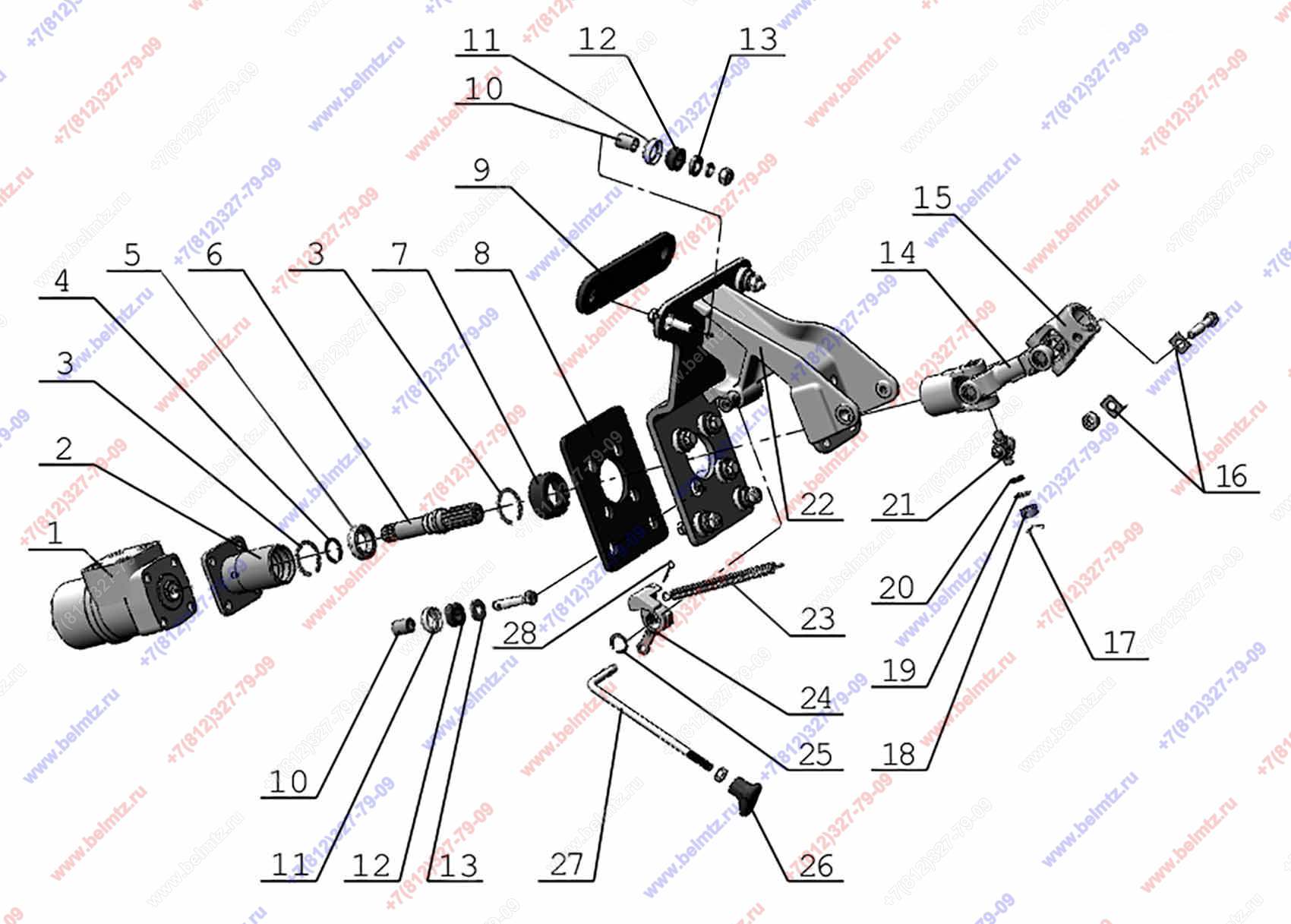

  • Группа 34. Управление рулевое. Подгруппа 3401. Колонка рулевая 2522-3401000-02. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
422-3401060 Корпус
422-3401060
1
3
Кольцо С42 ГОСТ 13941-86
С42 ГОСТ 13941-86
2
4
Кольцо С25 ГОСТ 13940-86 наружное
С25 ГОСТ 13940-86
1
5
Подшипник SKF 61905-2RS1 радиальн.шариковый закрытый 25*42*9мм 0,045кг
SKF 61905-2RS1
1
6
422-3401041 Вал
422-3401041
1
7
422-3401042 Чехол
422-3401042
1
8
2522-3401011 Прокладка
2522-3401011
1
9
2522-3401001 Прокладка
2522-3401001
1
10
2522-3401022 Втулка
2522-3401022
8
11
2522-3401023 Втулка
2522-3401023
8
12
2522-3401024 Втулка
2522-3401024
8
13
2522-3401021 Шайба
2522-3401021
8
15
50-3401061-А
1
9
16
80-3401013 Шайба
80-3401013
2
17
Кольцо С19 ГОСТ 13943-86 внутреннее
С19 ГОСТ 13943-86
8
19
50-3401063 Обойма
50-3401063
8
20
50-3401064 Сальник
50-3401064
8
22
2522-3401120 Кронштейн
2522-3401120
1
23
50-1310158-Б Пружина
50-1310158-Б
1
24
85-3401014-01 Фиксатор сектора
85-3401014-01
1
25
Кольцо С18 ГОСТ 13940-86 наружное
С18 ГОСТ 13940-86
1
26
70-4803060
1
3
27
822-3401001-02 Тяга
822-3401001-02
1
28
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
1
