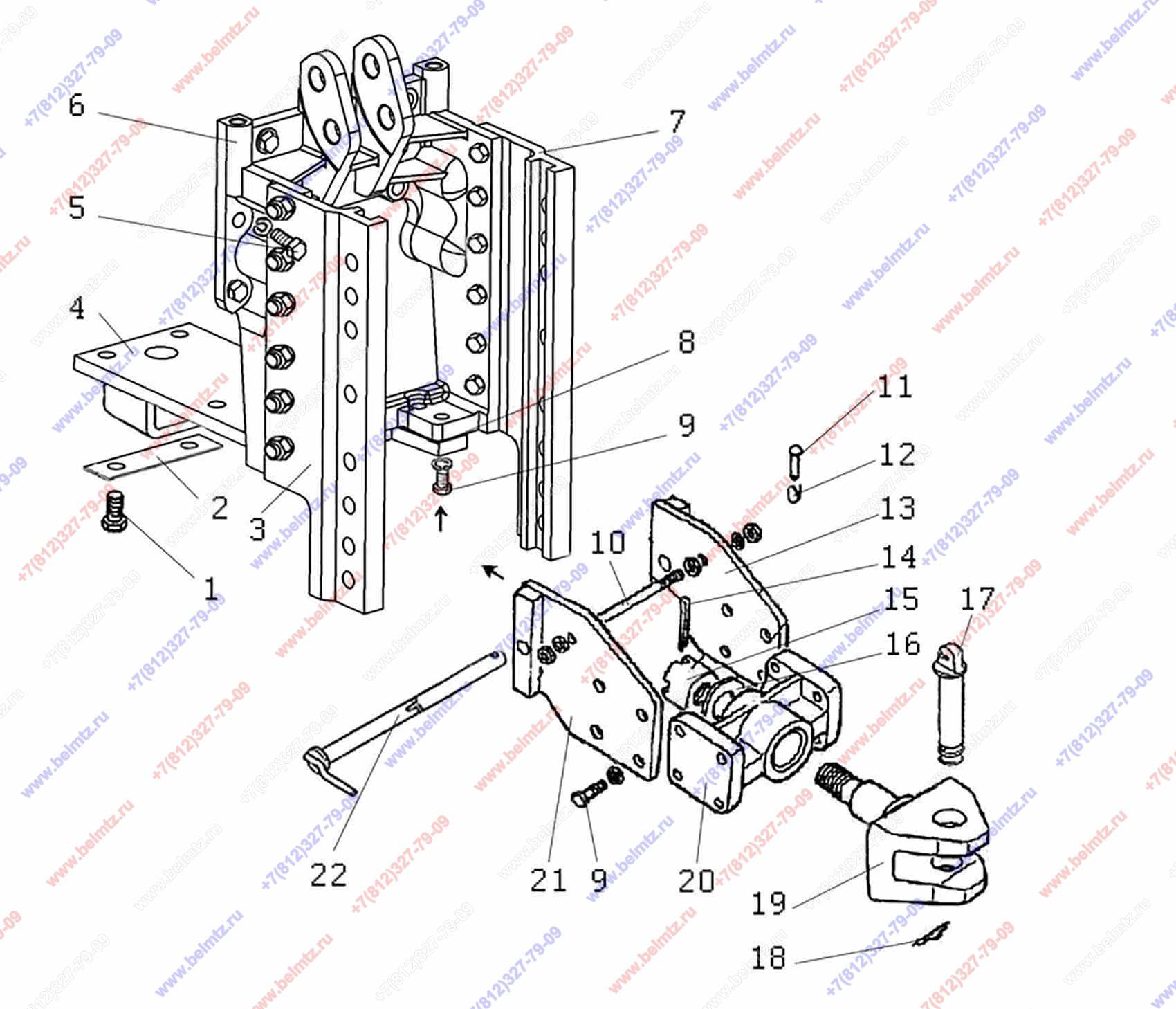

  • Группа 27. Устройство тягово-сцепное. Подгруппа 2707. Тягово-сцепное устройство 2022-2707010. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1321-2707050-Б
1
(10, 13-21)
0
2022-2707010 Тягово-сцепное устройство
2022-2707010
1
(1-9)
0
2022-2707060 Кронштейн
2022-2707060
1
(3, 6, 7)
1
1321-2707014 Болт
1321-2707014
4
2
1222-2707137 Пластина
1222-2707137
2
4
1522-2707020-Б Плита с кронштейном под тяговый брус
1522-2707020-Б
1
5
70-4605036 Болт М20х60
70-4605036
12
6
1522-2707061-Б Кронштейн
1522-2707061-Б
1
8
1522-2707135 Пластина 1 мм
1522-2707135
2
8
1522-2707135-01 Пластина 0,5 мм
1522-2707135-01
2
8
1522-2707135-02 Пластина 0,2 мм
1522-2707135-02
2
9
680-2707024 Болт
680-2707024
12
10
1522-2707244 Стяжка
1522-2707244
1
11
А61.05.005
1
6
12
А61.05.004
1
7
13
1321-2707070-Б-01
1
14
Шплинт 6,3х63 ГОСТ 397-79
6,3х63 ГОСТ 397-79
1
15
1522-2707243
1
16
1522-2707242 Шайба
1522-2707242
1
17
1321-2707140-Б
1
18
1321-2707042 Шплинт
1321-2707042
1
20
1321-2707051-Б
1
1
21
1321-2707070-Б
1
