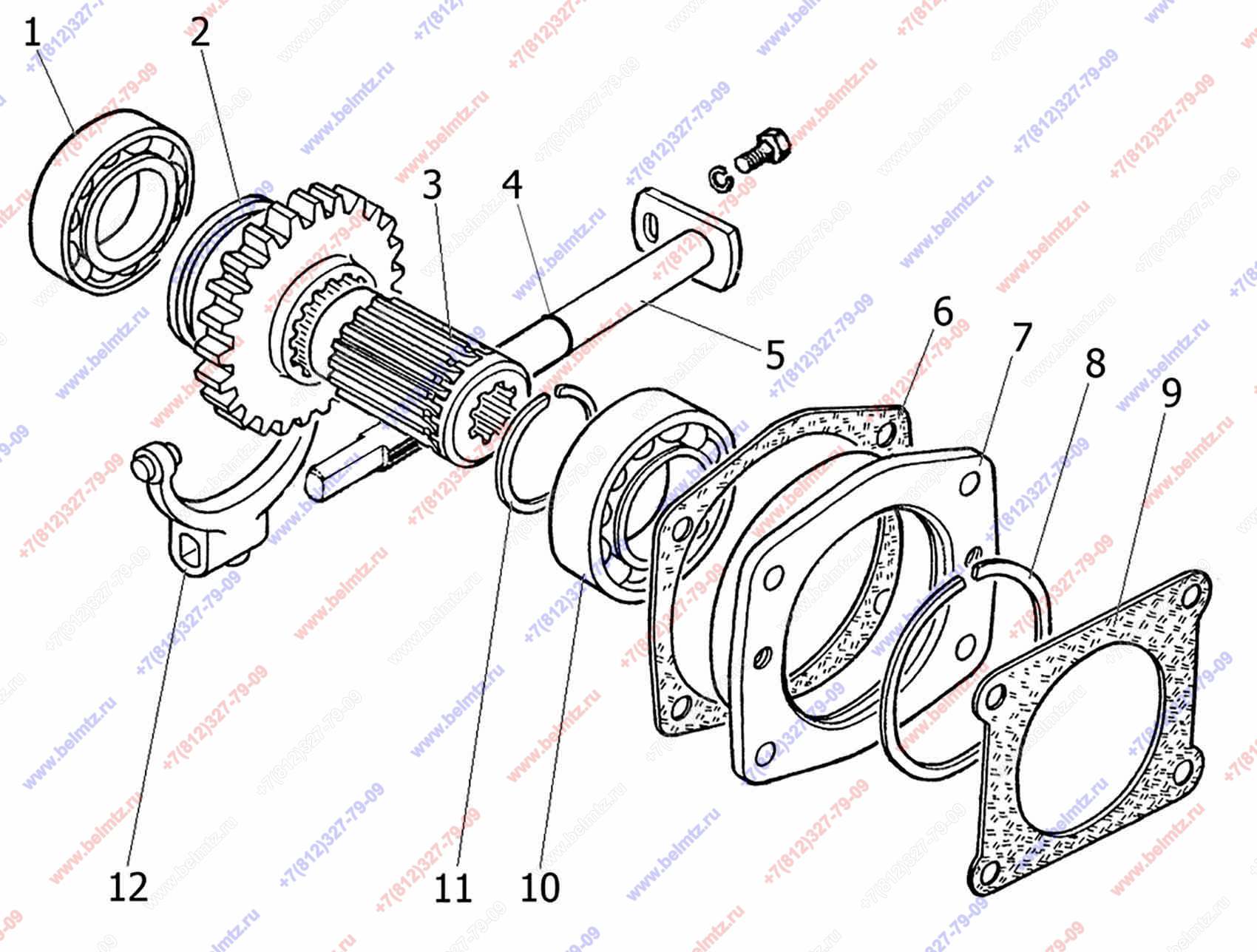

  • Группа 46. Гидросистема. Подгруппа 4604. Привод насоса 70-4604010.

Используется в Каталогах

Беларус-82.1
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-4604010 Привод насоса
70-4604010
1
(1-3, 8-13)
1
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
7
2
50-4604032-А Шестерня привода насоса z-24 шлицов z-16
50-4604032-А
1
3
70-4604034 Вал
70-4604034
1
1
4
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
1
32
5
85-4604040-Б-02 Вал
85-4604040-Б-02
1
6
70-4604037 Прокладка
70-4604037
1
7
50-4604036-А Стакан подшипника
50-4604036-А
1
8
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
9
36-1022054-А Прокладка привода насоса НШ-32 гидросистемы
36-1022054-А
1
10
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
10
11
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
11
12
50-4604030 Вилка
50-4604030
1
