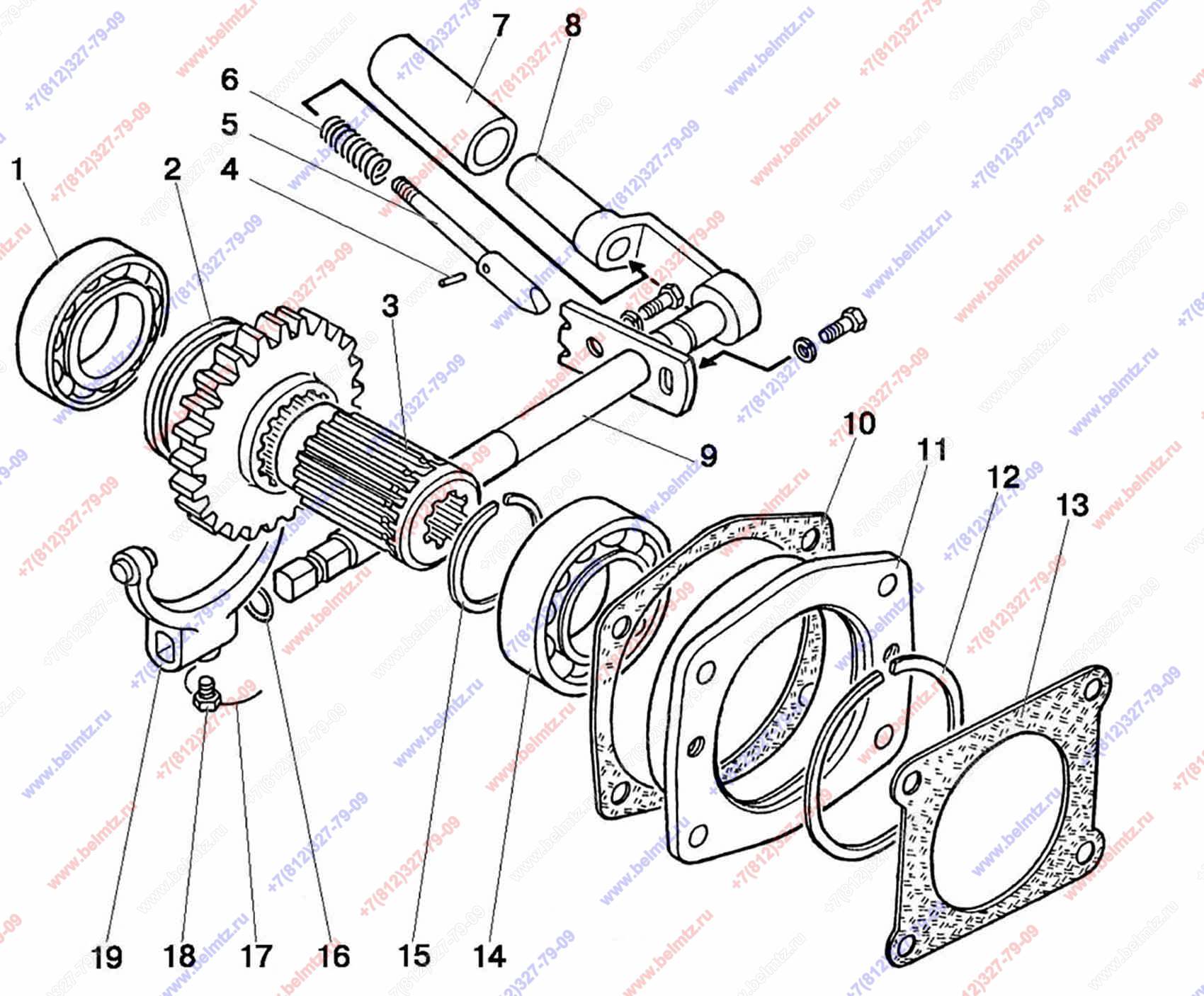

  • Группа 46. Гидросистема. Подгруппа 4604. Привод насоса 70-4604010ст. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-4604010 Привод насоса
70-4604010
1
(1-3, 10-15)
1
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
7
2
50-4604032-А Шестерня привода насоса z-24 шлицов z-16
50-4604032-А
1
3
70-4604034 Вал
70-4604034
1
1
4
Штифт 8х16 ГОСТ 3128-70
8h8х16 ГОСТ 3128-70
1
5
36-1022073 Фиксатор
36-1022073
1
6
36-1022074 Пружина
36-1022074
1
7
36-1022072 Стакан рукояти
36-1022072
1
8
36-1022071-Б Рукоятка
36-1022071-Б
1
9
85-4604040-Б-02 Вал
85-4604040-Б-02
1
10
70-4604037 Прокладка
70-4604037
1
11
50-4604036-А Стакан подшипника
50-4604036-А
1
12
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
13
36-1022054-А Прокладка привода насоса НШ-32 гидросистемы
36-1022054-А
1
14
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
10
15
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
11
16
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
1
32
17
Проволока 1-0-С L-150 мм
1,0-0-С ГОСТ 3282-74 150
1
18
50-4604046 Болт вилки
50-4604046
1
19
50-4604030 Вилка
50-4604030
1
