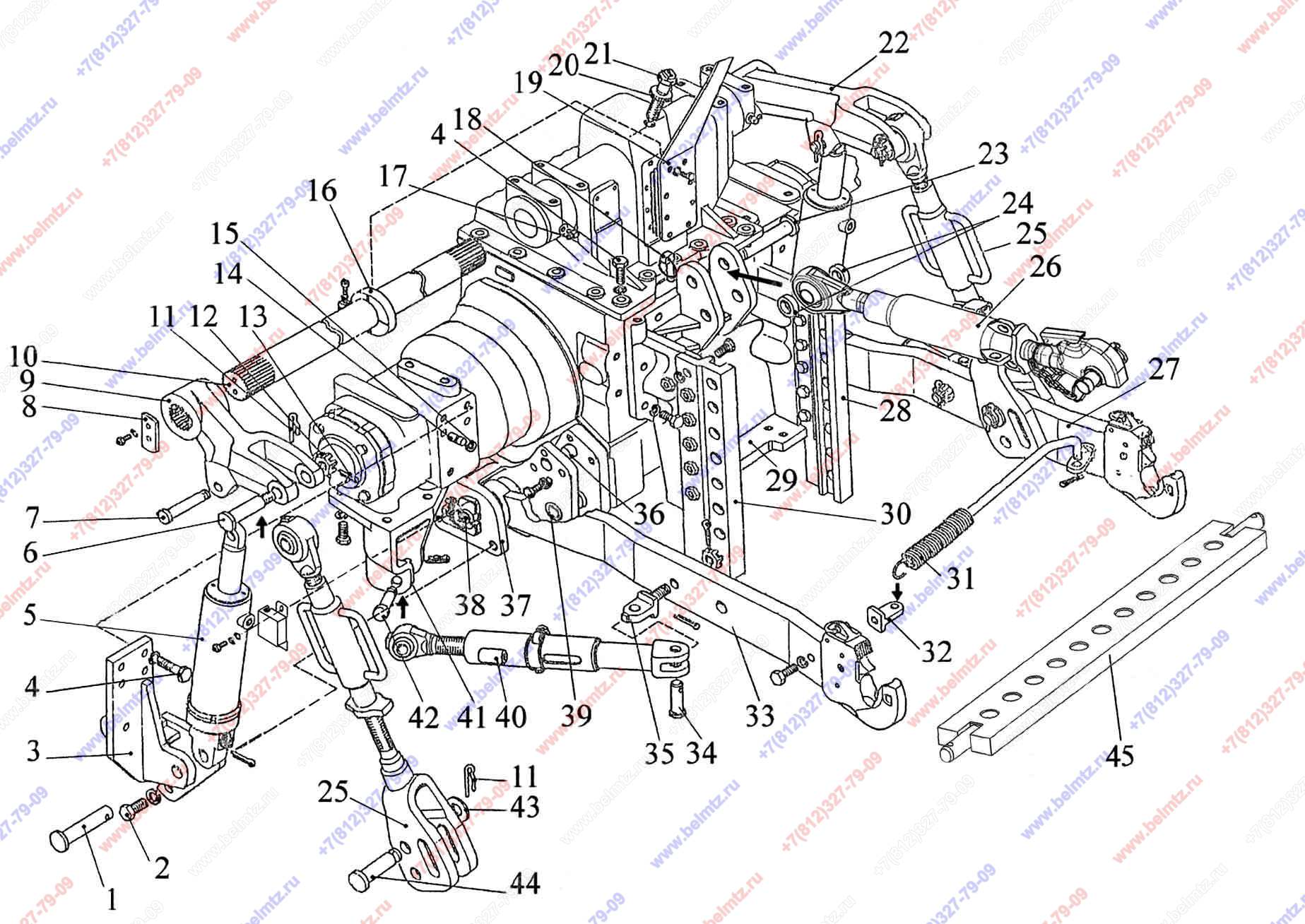

  • Группа 46. Гидронавесная система. Подгруппа 4605. Устройство навесное. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1522-4605009 Палец
1522-4605009
2
2
680-2707024 Болт
680-2707024
12
3
2022-4605016-А1 Кронштейн цилиндра левый
2022-4605016-А1
1
3
2022-4605016-А1-01 Кронштейн цилиндра правый
2022-4605016-А1-01
1
4
70-4605036 Болт М20х60
70-4605036
24
6
1522-4605008 Палец
1522-4605008
2
7
1522-4605037 Палец
1522-4605037
2
8
1522-4605024 Шайба
1522-4605024
2
9
1522-4605021 Рычаг левый
1522-4605021
1
12
А04.02.020
4
15
13
Шплинт 5,0х45 ГОСТ 397-79
5,0х45.019 ГОСТ 397-79
4
14
50-4605027 Штифт
50-4605027
4
15
54.38.619 Кольцо стопорное
54.38.619
4
16
1522-4605025 Эксцентрик (система Bosch)
1522-4605025
1
система Bosch
16
Кулачок К-01 ЛБИЕ.305654.005 (система Измеритель)
574 802
1
система Измеритель
17
Пресс-масленка 2.3 Ц6хр ГОСТ 19853-74
2.3 Ц6хр ГОСТ 19853-74
2
18
А61.05.100-05 Чека с кольцом
А61.05.100-05
1
19
1522-4605170 Кронштейн
1522-4605170
1
20
1522-4605149 Гайка
1522-4605149
1
21
R917 001 941
1
1
система Bosch
22
1522-4605021-01 Рычаг правый
1522-4605021-01
1
23
1522-4605036 Палец
1522-4605036
1
24
1522-4605091 Втулка
1522-4605091
2
25
1522-4605060
2
1
29
1522-2707061-Б Кронштейн
1522-2707061-Б
1
31
Штанга Walterscheid 090 243 (КИС576214)
090243
1
32
1522-4605038 Проушина
1522-4605038
2
34
1522-4605121 Палец
1522-4605121
2
35
1522-4605034
2
6
36
1220-4605507 Штифт
1220-4605507
2
37
2022-4605011-А Кронштейн левый
2022-4605011-А
1
37
2022-4605011-А-01 Кронштейн правый
2022-4605011-А-01
1
38
R917 000 165
2
система Bosch
38
ДУ-03-60
2
система Измеритель
39
1522-4605039 Втулка
1522-4605039
2
43
1522-4605032 Шайба
1522-4605032
2
44
1522-4605033 Палец
1522-4605033
2
