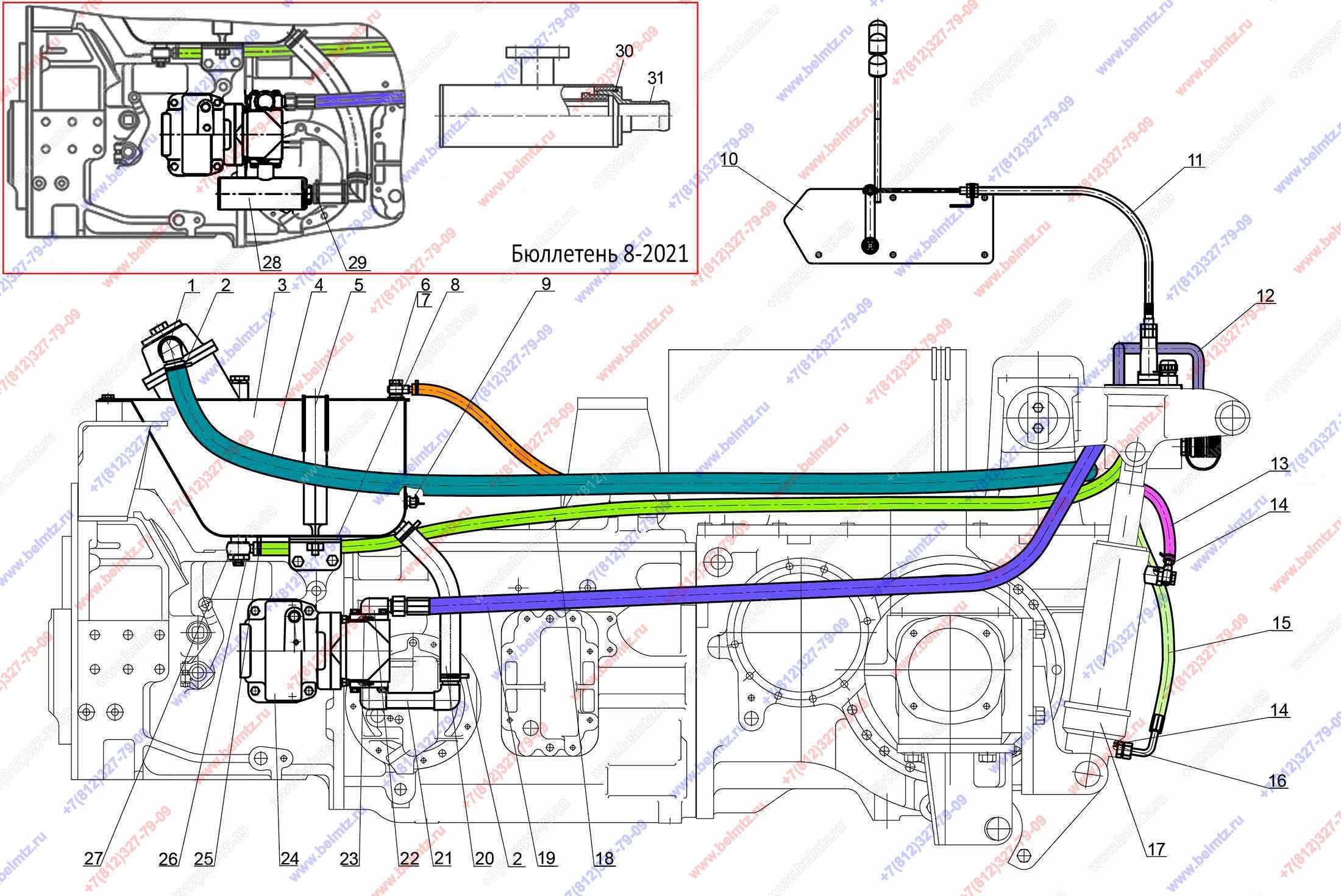

  • Группа 46. Гидросистема. Подгруппа 4607. Гидроагрегаты и арматура с РП70. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Рукав ф10х18,5
1
10,5
(п.13)
0
Рукав ф14х23
1
21,8
(п.18)
0
Рукав ф25х35
1
10
(п.4, 20)
1
680-4607510 Патрубок
680-4607510
1
2
25-40
4
67
3
1522-4608210 Бак
1522-4608210
1
4
Р1523-4607062 Рукав25х35-1,6 ГОСТ10362-76. L-(2000±5) мм
Р1523-4607062
1
5
1522-4608230 Стяжка
1522-4608230
1
6
Ф80-3407720 Маслопровод
Ф80-3407720
2
8
1522-4608234 Прокладка
1522-4608234
2
9
Датчик ТМ111-12 сигнализатора температуры
ТМ111-12
1
10
1522-4607250 Кронштейн
1522-4607250
1
12
Р1523-4607085 Труба
Р1523-4607085
1
13
1523-4607063 Рукав10x18,5-1,6 ГОСТ10362-76.L-(200±5) мм
1523-4607063
1
15
680-4607140-13 Рукав L-650 мм Ø10х1 армированный Ключ 24
680-4607140-13
1
18
Р1523-4607061 Рукав14х23-1,6 ГОСТ10362-76 L-(2090±5) мм
Р1523-4607061
1
19
П80-4607120-07 Рукав высокого давления ф16х2 армированный
П80-4607120-07
1
20
Р1523-4607062-01 Рукав25х35-1,6 ГОСТ10362-76 L-(340±3) мм
Р1523-4607062-01
1
21
1522-4607090 Труба
1522-4607090
1
22
1522-4607020
1
4
25
16-27
8
52
26
1522-4607070 Болт
1522-4607070
1
27
С80-4607380 Труба
С80-4607380
1
