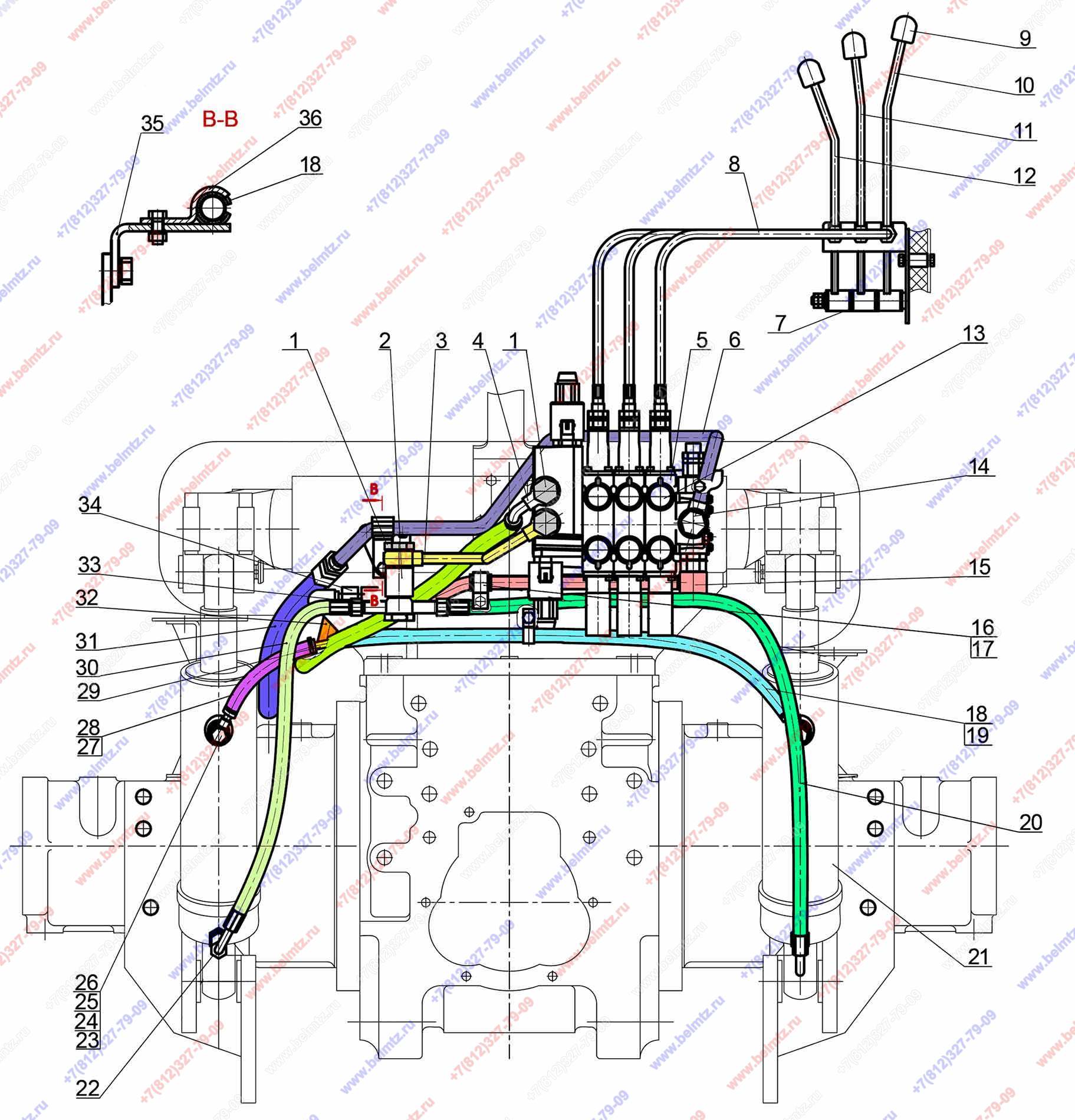

  • Группа 46. Гидросистема. Подгруппа 4607. Гидроагрегаты и арматура с РП70. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Рукав ф10х18,5
1
4
(п.п.18, 27, 32)
1
1522-4607011-А Болт
1522-4607011-А
4
2
1523-4607040 Кронштейн
1523-4607040
1
3
Р1523-4607075 Труба
Р1523-4607075
1
4
1523-4607150 Труба
1523-4607150
1
6
Р1523-4607085 Труба
Р1523-4607085
1
7
А61.01.017 Втулка
А61.01.017
4
9
А13.11.000
3
2
10
1523-4607230 Рычаг
1523-4607230
1
11
1523-4607230-01 Рычаг
1523-4607230-01
1
12
1523-4607230-02 Рычаг
1523-4607230-02
1
14
40-4607037
1
6
15
Р1523-4607160 Труба
Р1523-4607160
1
16
70-3407163-01 Скоба
70-3407163-01
1
17
70-3506027 Втулка
70-3506027
2
18
1523-4607063-02 Рукав10x18,5-1,6 ГОСТ10362-76.L-(670±5) мм
1523-4607063-02
1
19
16-27
8
18
20
680-4607140-06 Рукав L- Ø10х1 армирован Ключ 24
680-4607140-06
1
23
Ф80-3407720 Маслопровод
Ф80-3407720
2
24
1021-4803158 Переходник
1021-4803158
2
27
1523-4607063 Рукав10x18,5-1,6 ГОСТ10362-76.L-(200±5) мм
1523-4607063
1
28
25-40
4
63
29
3022-4607120 Тройник
3022-4607120
1
30
680-4607140-13 Рукав L-650 мм Ø10х1 армированный Ключ 24
680-4607140-13
1
31
П80-4607120-07 Рукав высокого давления ф16х2 армированный
П80-4607120-07
1
32
1523-4607063-01 Рукав10x18,5-1,6 ГОСТ10362-76.L-(1520±5) мм
1523-4607063-01
1
33
1522-4607078 Угольник
1522-4607078
1
34
Р1523-4607180 Штуцер
Р1523-4607180
1
35
1523-4607013 Кронштейн
1523-4607013
1
36
50-4607041 Кронштейн
50-4607041
1
