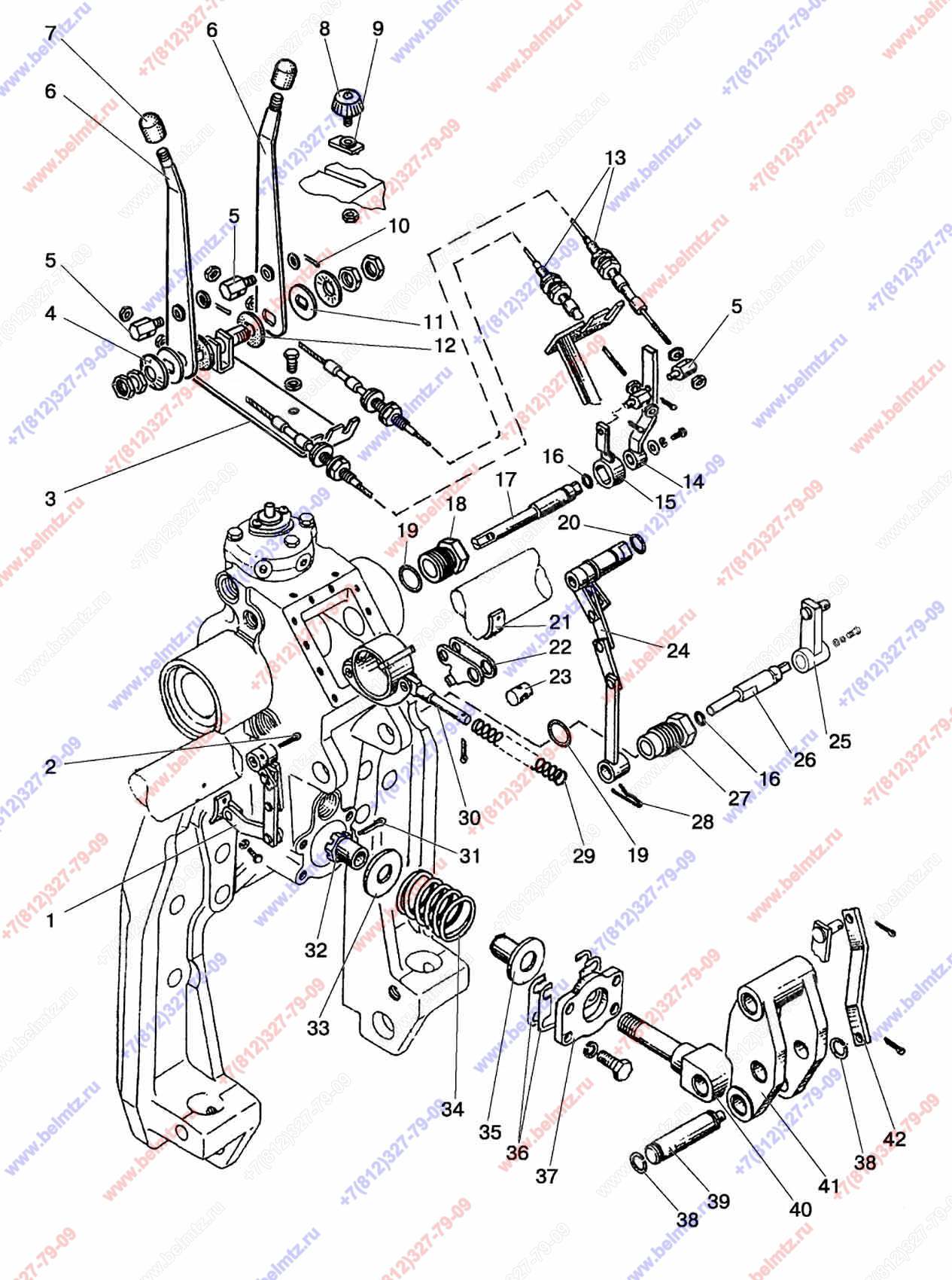

  • Группа 46. Гидросистема. Подгруппа 4635. Управление гидроподъемником. МТЗ-1221

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
820-4635020-А Датчик силовой
820-4635020-А
1
(31-35, 37, 40)
0
820-4635060 Звено суммирующее (10, 22, 23, 29, 30)
820-4635060
1
(10, 22, 23, 29, 30)
0
820-4635090-Б Кронштейн (3, 4, 6, 11)
820-4635090-Б
1
(3, 4, 6, 11)
1
820-4635025 Звено позиционное
820-4635025
1
2
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
1
3
820-4635095-Б Кронштейн
820-4635095-Б
1
4
80В-1108347 Пружина тарельчатая
80В-1108347
2
5
80В-1108317
4
10
6
820-4635100-Б Рычаг
820-4635100-Б
2
7
А13.11.000
2
5
8
80-4616070 Упор-ограничитель
80-4616070
1
9
820-4635082 Упор
820-4635082
1
10
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
7
11
80-1108028 Шайба
80-1108028
2
13
Трос 100.М4322.00900 на гидроподъемник L-900 замена 23.588.1.1.2.00.01-01
100.М4322.00900
2
13
Трос 772-L-TТ-75-900 дистанционного управления
772-L-TТ-75-900
2
14
820-4635080 Рычаг
820-4635080
1
15
820-4635075 Рычаг
820-4635075
1
17
820-4635034 Валик
820-4635034
1
18
820-4635033-Б Втулка
820-4635033-Б
1
20
Кольцо 019-023-25-2-4
019-023-25-2-4
1
21
820-4635046 Скоба
820-4635046
1
22
820-4635070 Рычаг
820-4635070
1
23
820-4635069 Фиксатор
820-4635069
1
24
820-4635030 Звено силовое
820-4635030
1
25
820-4635015-Б Рычаг
820-4635015-Б
1
26
820-4635016-B Валик
820-4635016-B
1
27
820-4635032-Б Втулка
820-4635032-Б
1
28
820-4635049 Шплинт
820-4635049
1
29
820-4635063 Пружина
820-4635063
1
30
820-4635065 Кронштейн
820-4635065
1
31
Шплинт 4,0х22.ГОСТ 397-79
4x22.019 ГОСТ 397-79
1
32
820-4635024 Гайка
820-4635024
1
33
820-4635023 Шайба
820-4635023
1
34
820-4635022 Пружина
820-4635022
1
35
820-4635026-Б Втулка
820-4635026-Б
1
36
820-4635044-Б Прокладка
820-4635044-Б
4
37
820-4635043-Б Крышка
820-4635043-Б
1
38
Кольцо С22 ГОСТ 13940-86
С22 ГОСТ 13940-86
2
39
820-4635018 Палец
820-4635018
1
40
820-4635021 Шток
820-4635021
1
41
820-4635019 Серьга
820-4635019
1
42
820-4635048 Тяга
820-4635048
1
