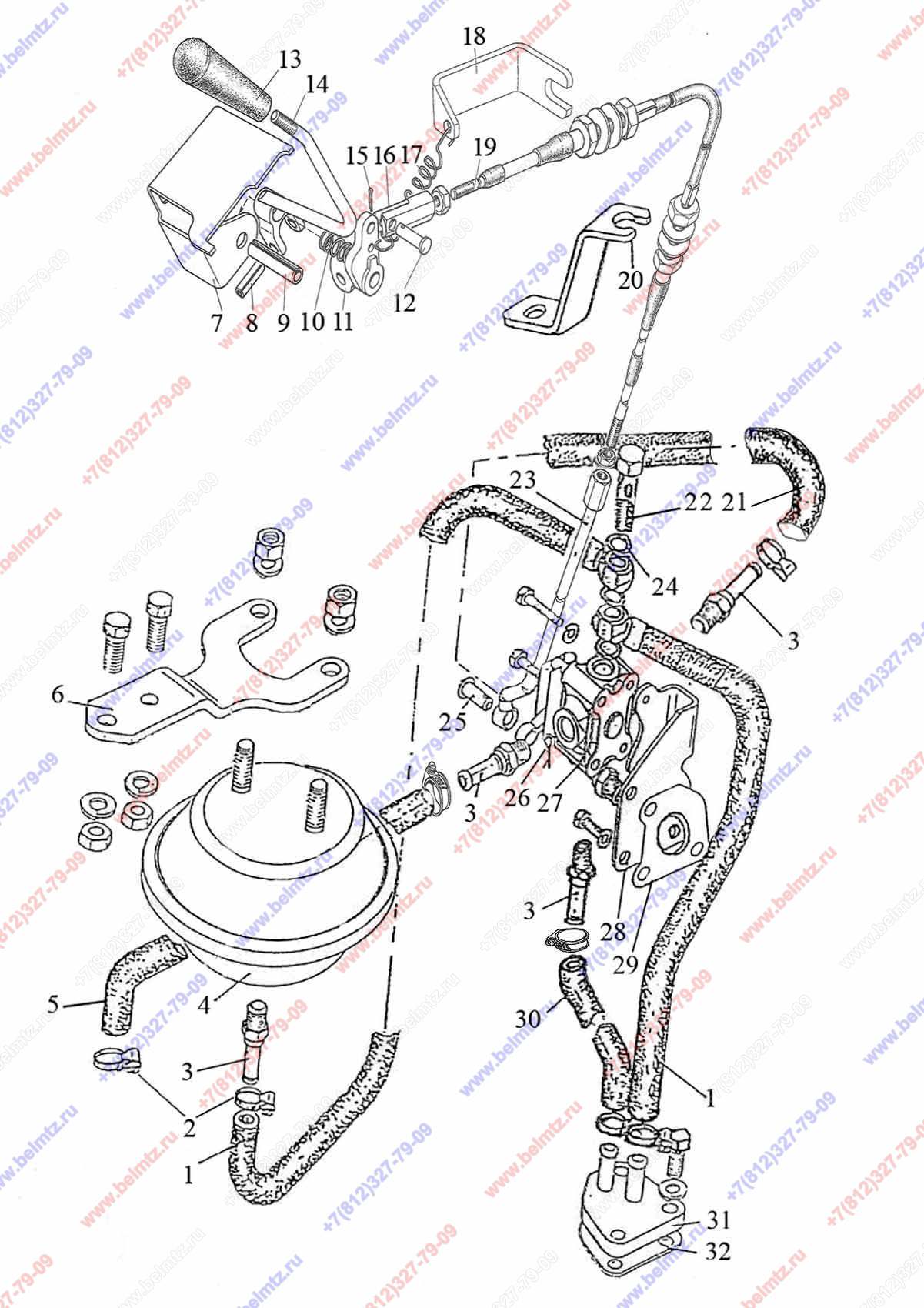

  • Группа 42. Отбор мощности. Подгруппа 4218. Управление гидропривода заднего ВОМ. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1822-4218105 Переключатель(7-11, 13, 14)
1822-4218105
1
(7-11, 13, 14)
0
2022-4218005-А Гидросистема заднего ВОМ (1-3,5,18, 21,22,24-32, 2022-4218015)
2022-4218005-А
1
(1-3,5,18, 21,22,24-32, 2022-4218015)
1
2022-4218030 Трубопровод
2022-4218030
2
2
12-22
8
102
3
85-3407470 Штуцер
85-3407470
6
4
ШКЯМ 549.00.000 Пневмопереходник
ШКЯМ 549.00.000
1
5
2022-4218026-02 Рукав
2022-4218026-02
1
6
1522-4216011 Кронштейн
1522-4216011
1
7
1822-4218117 Основание
1822-4218117
1
8
Штифт А.8х30.65Г ГОСТ14229-93
А.8х30 ГОСТ14229-93
1
9
Штифт А.10х40.65Г ГОСТ 14229-93
10х40 ГОСТ 14229-93
1
10
50-1702148-А
1
19
11
1822-4218116 Валик
1822-4218116
1
12
70-1601109-01 Палец
70-1601109-01
1
12
Палец 6х22 ОСТ 37.001.163-97
6х22 ОСТ 37.001.163-97
1
13
1822-4218121 Рукоятка
1822-4218121
1
14
1822-4218115 Рукоятка
1822-4218115
1
15
Шплинт 1,6х12 ГОСТ 397-79
1,6х12.019 ГОСТ 397-79
1
16
80В-1108542-01 Наконечник
80В-1108542-01
1
17
50-1310158-Б Пружина
50-1310158-Б
1
18
1522-4218114 Скоба
1522-4218114
1
19
Трос 772-L-LTТ-75-1250 дистанционного управления
772-L-LTТ-75-1250
1
20
1523-4218122 Скоба
1523-4218122
1
21
1221-2412026-05 Рукав
1221-2412026-05
1
23
1522-4218110-01 Тяга
1522-4218110-01
1
25
Палец 8х22 ОСТ 37.001.163-75
8х22 ОСТ 37.001.163-75
1
26
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
1
28
1223-4218041 Кронштейн
1223-4218041
1
29
1522-4218002 Прокладка
1522-4218002
1
30
2022-4218026-01 Рукав
2022-4218026-01
1
31
2022-4218025 Фланец
2022-4218025
1
32
2522-4218002 Прокладка
2522-4218002
1
