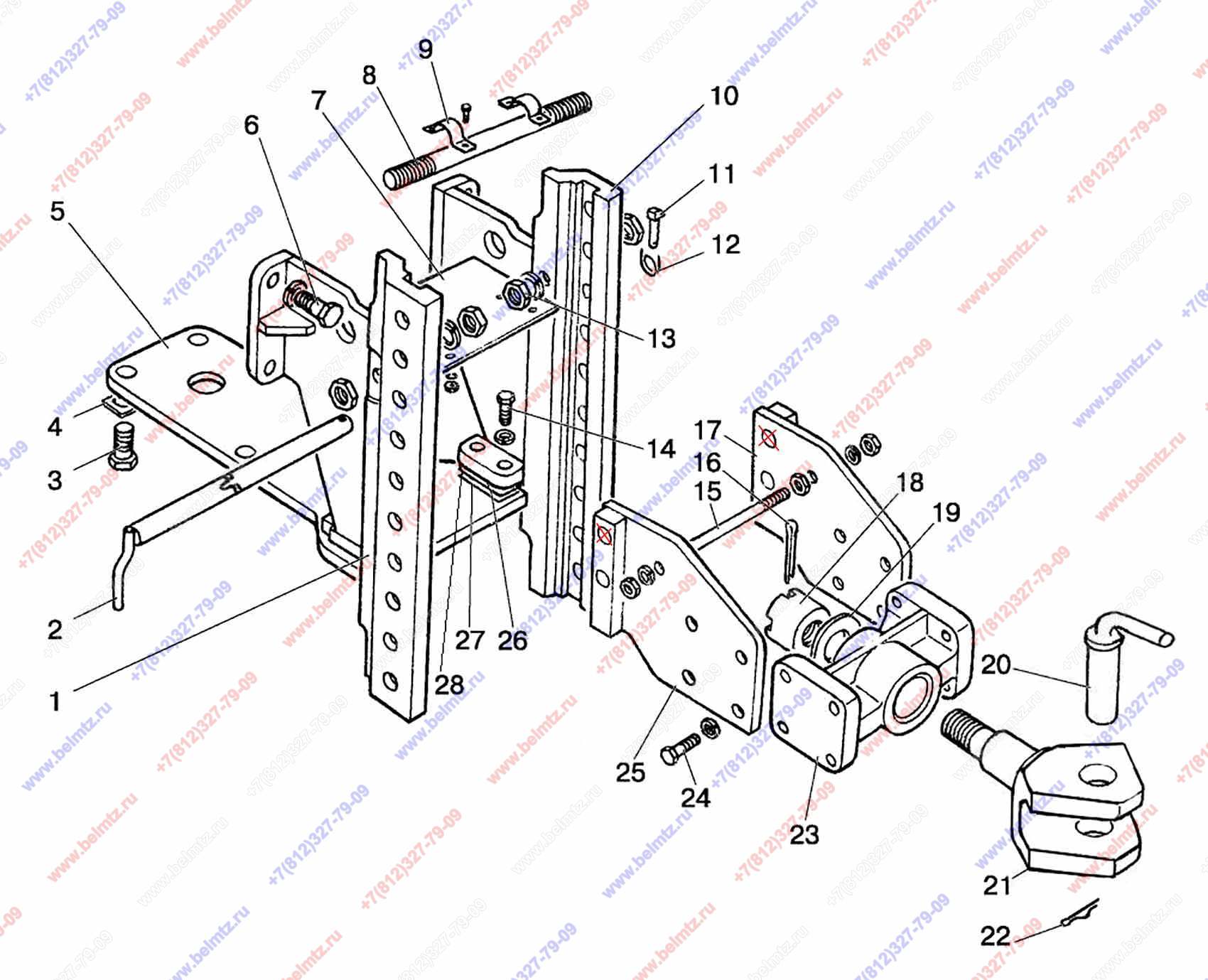

  • Группа 27. Тягово-сцепное устройство. Подгруппа 2707. Тягово-сцепное устройство 1321-2707010-Б.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1321-2707010-Б Тягово-сцепное устройство
1321-2707010-Б
1
0
1321-2707050-Б1
1
1
1321-2707060-Б-02 Боковина левая (мтз-1221 без г/подъемника - в РФ не поставляется)
1321-2707060-Б-02
1
3
1321-2707014 Болт
1321-2707014
4
4
1222-2707137 Пластина
1222-2707137
2
5
1321-2707011-Б Плита
1321-2707011-Б
1
6
70-4605036 Болт М20х60
70-4605036
4
7
1321-2707081-Б Щиток
1321-2707081-Б
1
8
1321-2707074 Стяжка
1321-2707074
1
9
1321-2707083-Б Скоба
1321-2707083-Б
2
10
1321-2707060-Б-03 Боковина правая (мтз-1221 без г/подъемника - в РФ не поставляется)
1321-2707060-Б-03
1
11
А61.05.005
1
24
12
А61.05.004
1
37
13
1321-2707013 Гайка
1321-2707013
4
14
1220-4605506 Болт
1220-4605506
4
15
1522-2707244 Стяжка
1522-2707244
1
16
Шплинт 6,3х63 ГОСТ 397-79
6,3х63 ГОСТ 397-79
1
17
1321-2707070-Б
1
18
1522-2707243
1
19
1522-2707242 Шайба
1522-2707242
1
20
2522-2707079-Б-01
1
21
921-2707055 Вилка
921-2707055
1
23
1321-2707051-Б
1
1
24
680-2707024 Болт
680-2707024
8
25
1321-2707070-Б-01
1
26
900-2707135 Пластина
900-2707135
2
27
900-2707135-01 Пластина
900-2707135-01
2
28
900-2707135-02 Пластина
900-2707135-02
2
