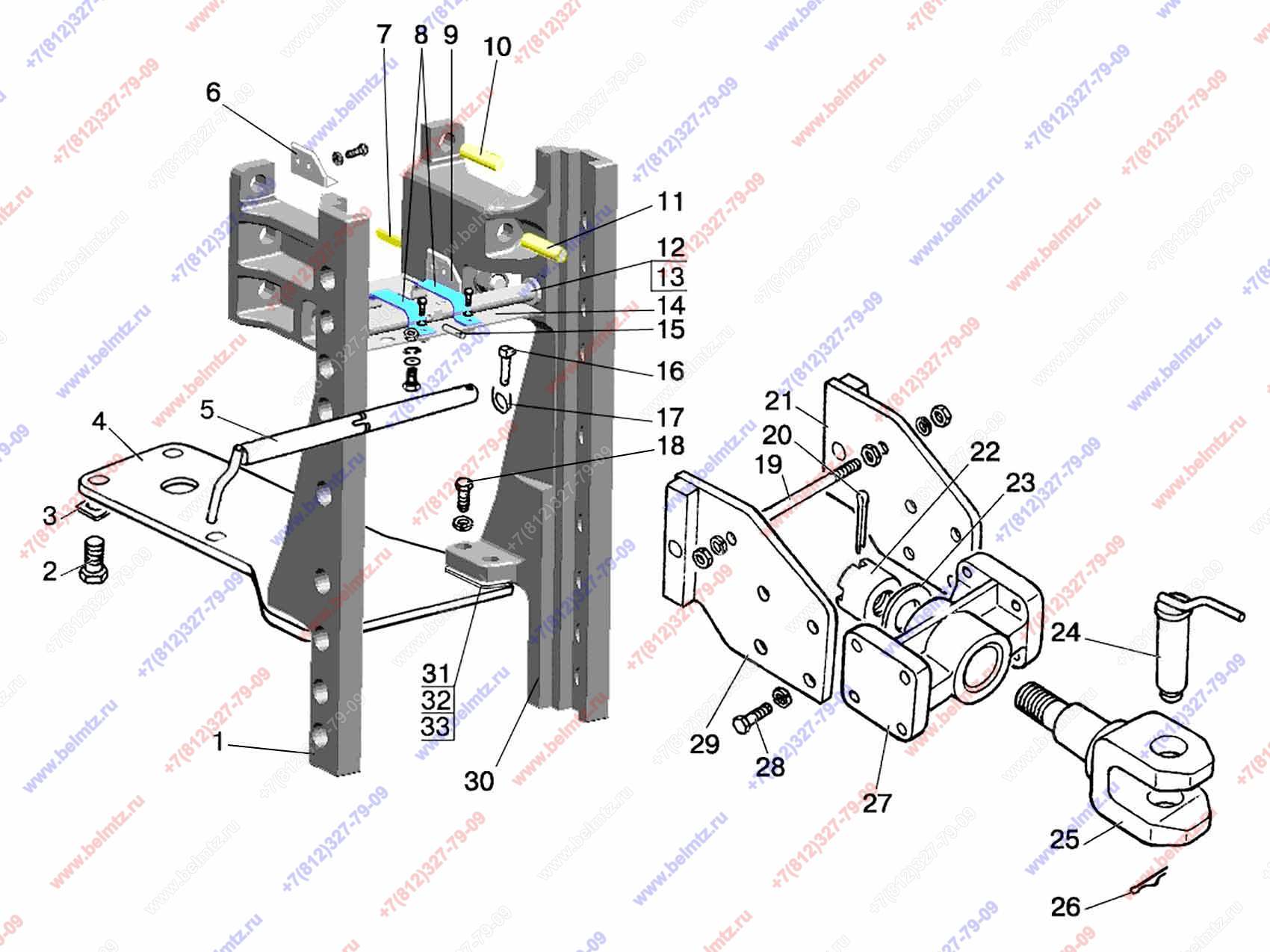

  • Группа 27. Тягово-сцепное устройство. Подгруппа 2707. Тягово-сцепное устройство 1322-2707210. МТЗ-1221

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1321-2707050-Б
1
0
1322-2707210 Тягово-сцепное устройство
1322-2707210
1
2
1321-2707014 Болт
1321-2707014
4
3
1222-2707137 Пластина
1222-2707137
2
4
1321-2707011-Б Плита
1321-2707011-Б
1
6
1322-2707262-01 Кронштейн
1322-2707262-01
1
7
921-2707068-02 Шпилька
921-2707068-02
2
8
1321-2707083-Б Скоба
1321-2707083-Б
2
9
1322-2707262 Кронштейн
1322-2707262
1
10
921-2707068 Шпилька
921-2707068
2
11
921-2707068-03 Шпилька
921-2707068-03
2
12
1322-2707274 Стяжка
1322-2707274
1
13
1322-2707211 Втулка
1322-2707211
1
14
1322-2707280 Щиток в сборе
1322-2707280
1
15
Штифт А.6х30.65Г ГОСТ 14229-93
А.6х30.65Г ГОСТ 14229-93
1
16
А61.05.005
1
24
17
А61.05.004
1
37
18
1220-4605506 Болт
1220-4605506
4
19
1522-2707244 Стяжка
1522-2707244
1
20
Шплинт 6,3х63 ГОСТ 397-79
6,3х63 ГОСТ 397-79
1
21
1321-2707070-Б
1
22
1522-2707243
1
23
1522-2707242 Шайба
1522-2707242
1
24
1522-2707079-А Шкворень
1522-2707079-А
1
27
1321-2707051-Б
1
1
28
680-2707024 Болт
680-2707024
8
29
1321-2707070-Б-01
1
31
900-2707135 Пластина
900-2707135
2
32
900-2707135-01 Пластина
900-2707135-01
2
33
900-2707135-02 Пластина
900-2707135-02
2
