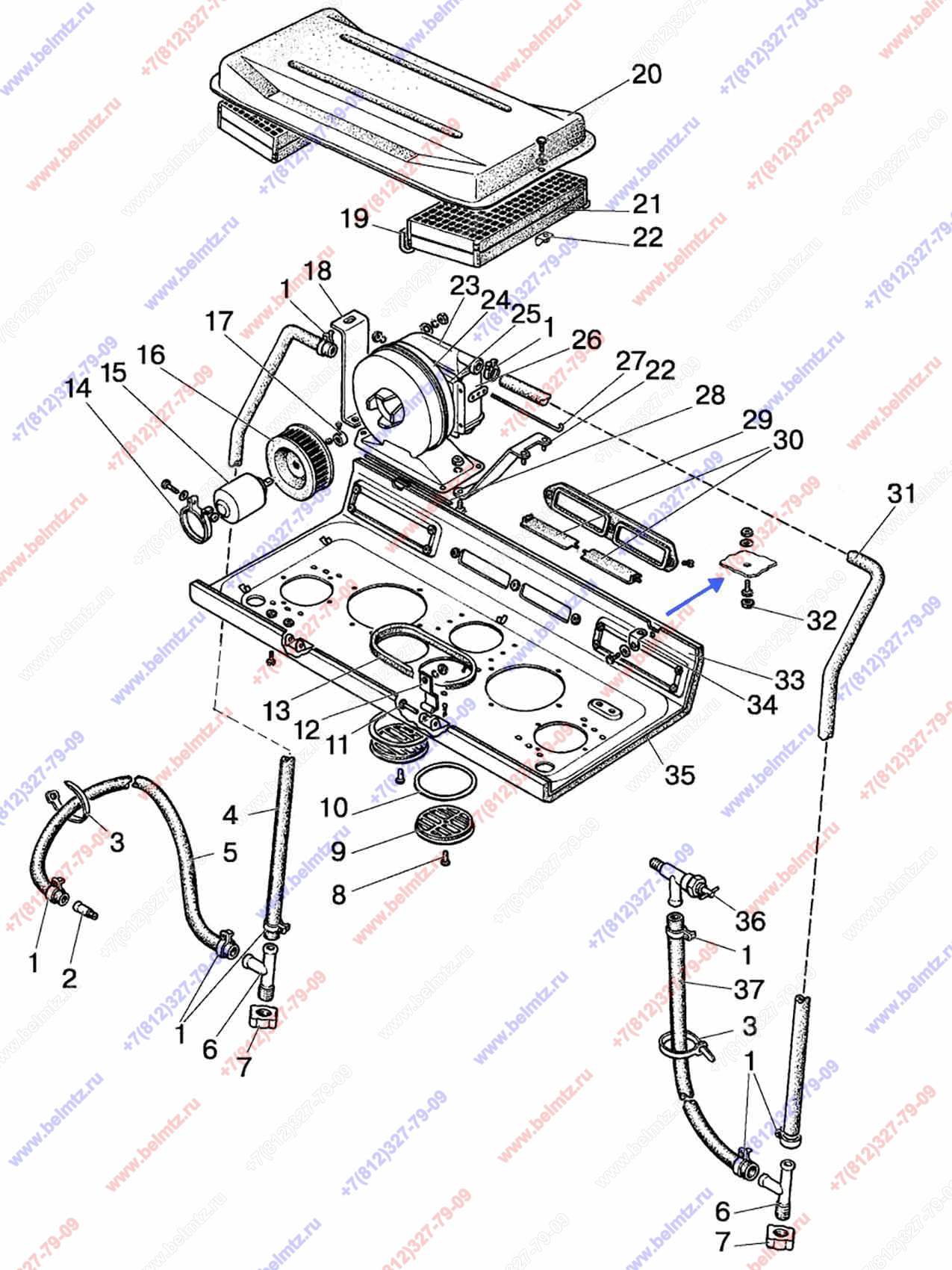

Группа 81. Отопитель. Подгруппа 8101. Отопитель 80-8101720. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис

Наименование

Артикул

Кол-во

Наличие

Примечание

0

80-8100050 Кран

80-8100050

2

3

(6,7)

0

80-8101720 Отопитель-вентилятор

80-8101720

1

(14-18, 22-27)

0

80-8101720--01 Отопитель-вентилятор

80-8101720--01

1

(14-18, 22-27)

0

80-8101810 Панель

80-8101810

1

(8-13, 28-30, 33-35)

0

80-8101830 Арматура отопителя

80-8101830

1

1

(1-7, 31,36,37)

1

Хомут 20-32

20-32

8

26

2

80-8100023 Штуцер

80-8100023

2

3

80-3723045-01 Манжета

80-3723045-01

3

4

80-8101015 Шланг L-2100 мм

80-8101015

1

5

80-8102015-02 Шланг L-1740 мм

80-8102015-02

1

6

80-8100051 Тройник

80-8100051

2

7

80-8100052 Пробка

80-8100052

2

8

Палец 6х18 ОСТ 37.001.163-75

6х18 ОСТ 37.001.163-75

2

9

150.95.301 Воздухораспределитель (дефлектор)

150.95.301

2

2

10

80-8100013 Накладка

80-8100013

2

11

50-8400031 Ось

50-8400031

2

12

80-8100048 Петля

80-8100048

2

13

80-8101714-07 Уплотнитель

80-8101714-07

1

14

Хомут ХС-76

ХС-76

1

15

309.090.010 Электродвигатель отопителя

309.090.010

1

15

9742.3730 Электродвигатель отопителя

9742.3730

1

2

16

80-8104034 Ротор

80-8104034

1

2

17

80-8104039 Кольцо

80-8104039

1

18

80-8101721 Растяжка

80-8101721

1

19

80-8101714-04 Уплотнитель

80-8101714-04

2

20

80-8101760 Крышка

80-8101760

1

21

80-8104070 Фильтр отопителя

80-8104070

2

22

80-8101820 Подвеска

80-8101820

1

23

1216К-8101060 Радиатор отопителя МТЗ-80/82 алюминиевый (80-8101900)

1216К-8101060

1

1

23

70У-8101070-А Радиатор отопителя РО-8101.070-30 41.035-1013010 1216.8101060

70У-8101070-А

1

1

24

80-8101730-A Кожух

80-8101730-A

1

25

Уплотнитель ПР32-06

ПР32-06

2

26

80-8101800 Коробка

80-8101800

1

27

80-3703046-A Шпилька

80-3703046-A

1

28

80-8100014 Стержень

80-8100014

1

29

80-8100011-Б Крышка рециркуляционных заслонок

80-8100011-Б

1

30

80-8100012 Заслонка рециркуляционная

80-8100012

2

31

80-8102015 Шланг L-2230 мм

80-8102015

1

32

А30.04.017-01 Колпачок

А30.04.017-01

2

33

80-8100100 Панель

80-8100100

1

34

70-6702111 Угольник

70-6702111

2

35

80-8101713 Обивка

80-8101713

1

36

Краник отопителя КР29 (ВС-11)

КР29

1

12

37

80-8102015-03 Шланг L-550 мм

80-8102015-03

1
