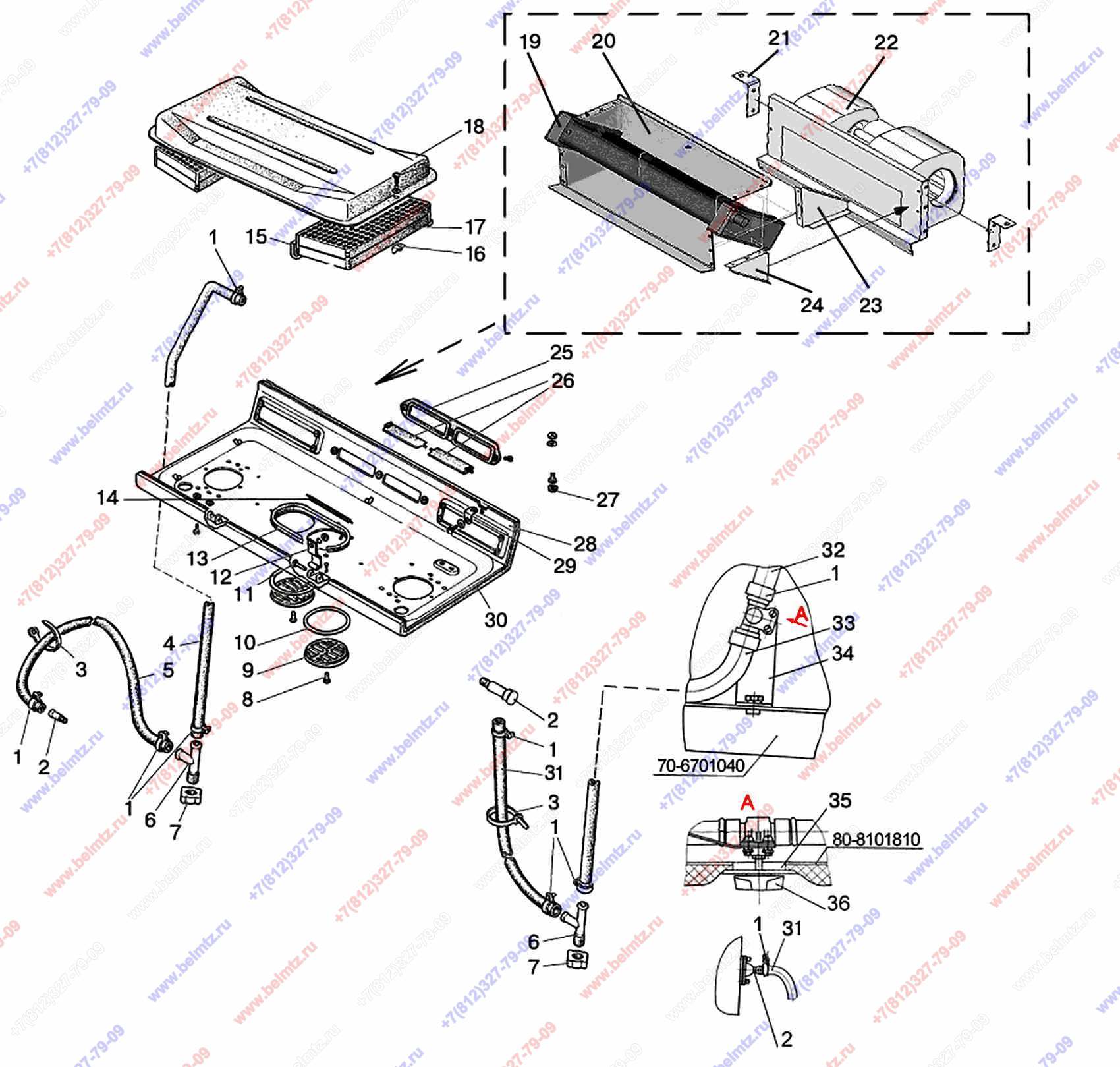

  • Группа 81. Отопитель. Подгруппа 8101. Отопитель 1522-8101100-01. МТЗ-1221

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-8100050
2
18
(6,7)
0
80-8101810
1
1
(8-14, 25, 26, 28-30)
1
20-32
10
28
2
80-8100023 Штуцер
80-8100023
2
3
80-3723045-01 Манжета
80-3723045-01
3
4
80-8101015 Шланг L-2100 мм
80-8101015
1
5
80-8102015-02 Шланг L-1740 мм
80-8102015-02
1
6
80-8100051 Тройник
80-8100051
2
7
80-8100052
2
8
Палец 6х18 ОСТ 37.001.163-75
6х18 ОСТ 37.001.163-75
2
10
80-8100013
2
1
11
50-8400031 Ось
50-8400031
2
12
80-8100048 Петля
80-8100048
2
13
80-8101714-07 Уплотнитель
80-8101714-07
1
14
80-8100014-01 Стержень
80-8100014-01
1
15
80-8101714-04 Уплотнитель
80-8101714-04
2
16
80-8101820 Подвеска
80-8101820
1
18
80-8101760 Крышка
80-8101760
1
20
1522-8101104 Крышка
1522-8101104
1
21
80-8101201 Кронштейн
80-8101201
2
22
ЭВИ12-1 О2
1
1
23
1522-8101101 Косынка
1522-8101101
1
24
1522-8101102 Косынка
1522-8101102
1
25
80-8100011-Б
1
1
26
80-8100012
2
2
27
А30.04.017-01
2
11
28
80-8100100 Панель
80-8100100
1
29
70-6702111 Угольник
70-6702111
2
30
80-8101713 Обивка
80-8101713
1
31
80-8102015-03 Шланг L-550 мм
80-8102015-03
1
32
822-8101021-02 Шланг
822-8101021-02
1
33
80-8102015-01 Шлан L-1680 мм
80-8102015-01
1
34
80-8101717 Кронштейн
80-8101717
1
35
80-8101811 Накладка
80-8101811
1
