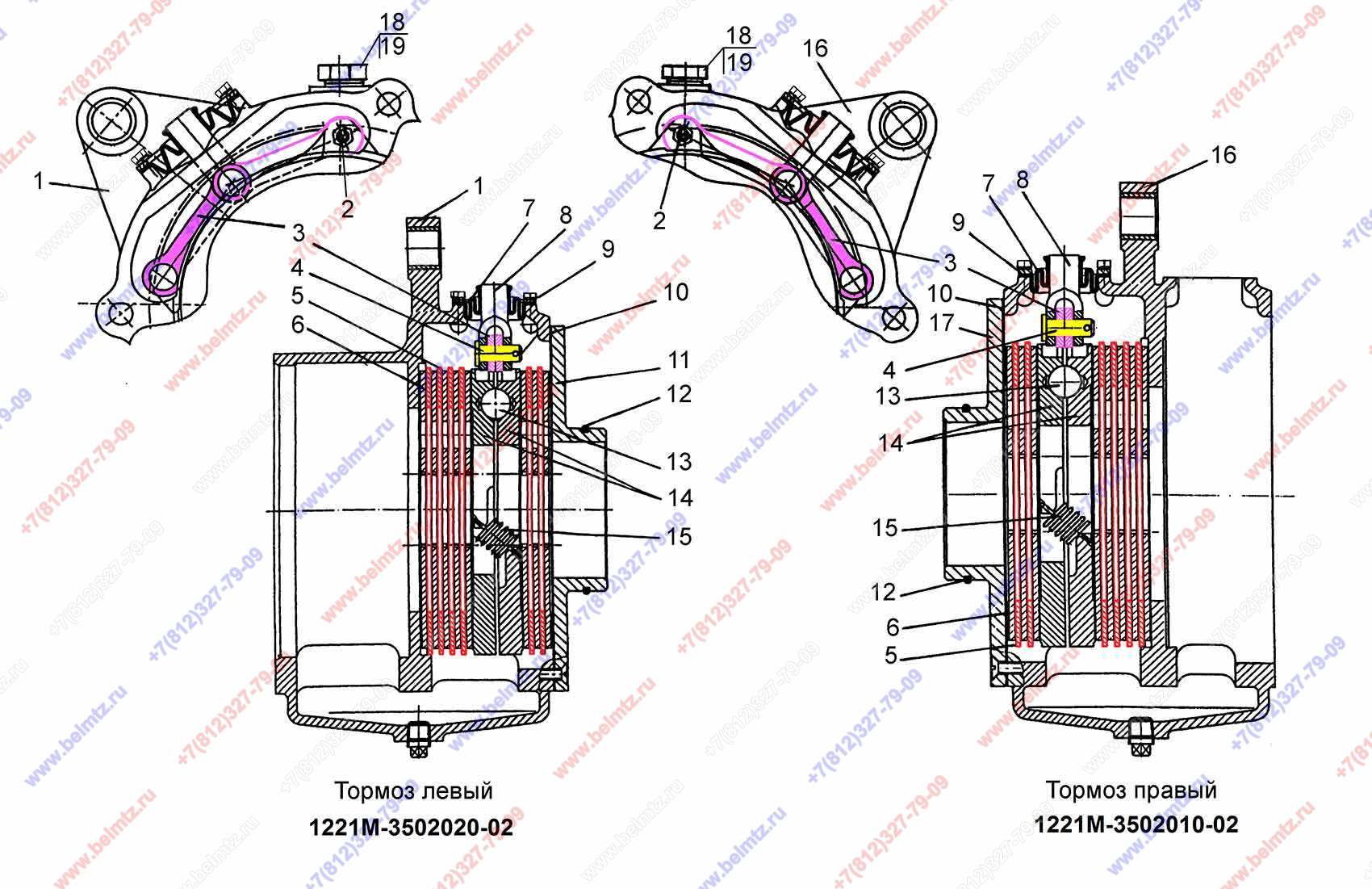

  • Группа 35. Тормоза. Подгруппа 3502. Тормоза 1221М-3502010-02 1221М-3502020-02 "мокрые". МТЗ-1221

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221М-3502010-02 Тормоз правый "мокрый"
1221М-3502010-02
1
0
1221М-3502020-02 Тормоз левый "мокрый"
1221М-3502020-02
1
1
1221М-2409035 Корпус
1221М-2409035
1
2
50-3502198 Палец
50-3502198
4
3
85-3502196 Тяга
85-3502196
4
4
12х32 ОСТ 37.001.163-97
2
10
5
80М-3502037-03 Диск промежуточный S-3,6мм
80М-3502037-03
12
5
80М-3502037-05 Диск промежуточный S-4,0мм
80М-3502037-05
12
5
80М-3502037-06 Диск промежуточный S-4,2мм
80М-3502037-06
12
5
80М-3502037-07 Диск промежуточный S-4,4мм
80М-3502037-07
12
8
50-3502203
2
1
9
80М-3502204 Пластина
80М-3502204
2
10
1221М-3502051
2
19
13
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
10
14
85-3502036-01 Диск нажимной
85-3502036-01
4
16
1221М-3502035 Корпус тормоза для мокрых тормозов
1221М-3502035
1
18
1221-1802091 Пробка резьбовая
1221-1802091
2
