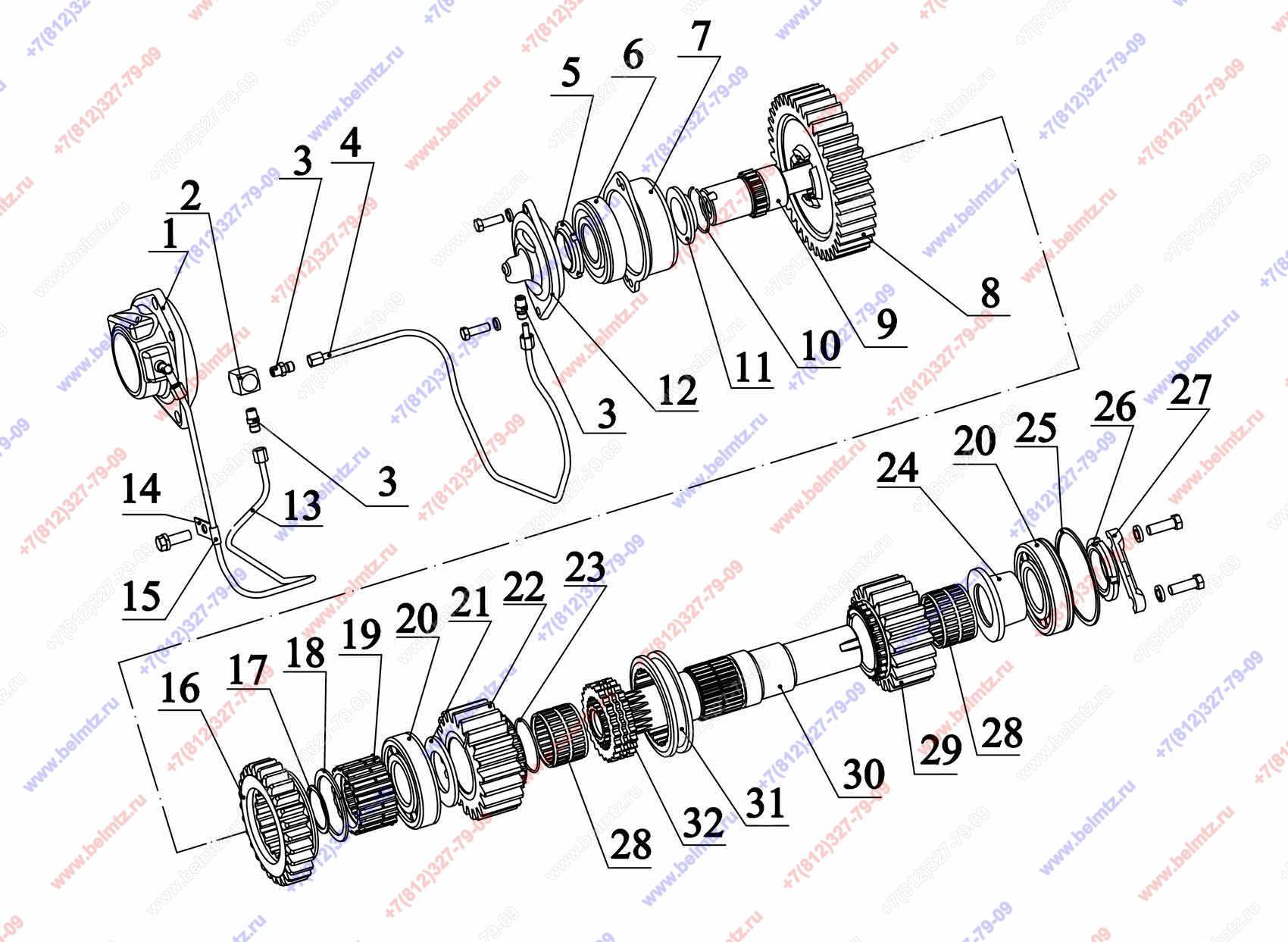

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 2022-1700010. Вал пониженных передач и зх. МТЗ-2022

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1222-1701030 Стакан
1222-1701030
1
1
2
80-1701057 Штуцер
80-1701057
1
3
80-1701549 Штуцер
80-1701549
3
4
80-1701420 Трубка
80-1701420
1
2
5
2022-1701049 Гайка
2022-1701049
1
1
6
Подшипник SKF NUP 308
SKF NUP 308
1
7
2022-1701317 Стакан
2022-1701317
1
1
8
2022-1701340-А Шестерня
2022-1701340-А
1
1
9
2022-1701325-А Вал
2022-1701325-А
1
10
2022-1701307 Кольцо пружинное
2022-1701307
1
11
2022-1701306-А Втулка
2022-1701306-А
1
12
2022-1701310 Стакан
2022-1701310
1
1
13
80-1701430 Трубка дросселя
80-1701430
1
14
70-1115012 Хомутик
70-1115012
1
15
48А-3801023 Трубка
48A-3801023
1
16
2022-1701344 Шестерня
2022-1701344
1
17
Кольцо ГОСТ 13940-86 С45 наружное
С45 ГОСТ 13940-86
1
18
Кольцо ГОСТ 13940-86 2С75
2С75 ГОСТ 13940-86
1
19
2022-1701346 Втулка
2022-1701346
1
1
20
Подшипник 692309КМ
692309КМ
2
1
21
2022-1701305 Шайба
2022-1701305
1
22
2022-1701351 Шестерня
2022-1701351
1
2
23
54-31-472 Кольцо пружинное
54-31-472
1
24
2022-1701339-Б Втулка
2022-1701339-Б
1
25
80-1701396 Кольцо
80-1701396
1
26
80-1701045 Гайка
80-1701045
1
7
27
80-1701205 Планка
80-1701205
2
2
28
Подшипник 664910Е радиальный роликовый с игольчатыми роликами двурядный 52*60*39мм 0,088кг
664910
2
10
29
2022-1701361 Шестерня
2022-1701361
1
2
30
2022-1701330 Вал
2022-1701330
1
31
2022-1701343 Муфта
2022-1701343
1
1
32
2022-1701352 Втулка
2022-1701352
1
