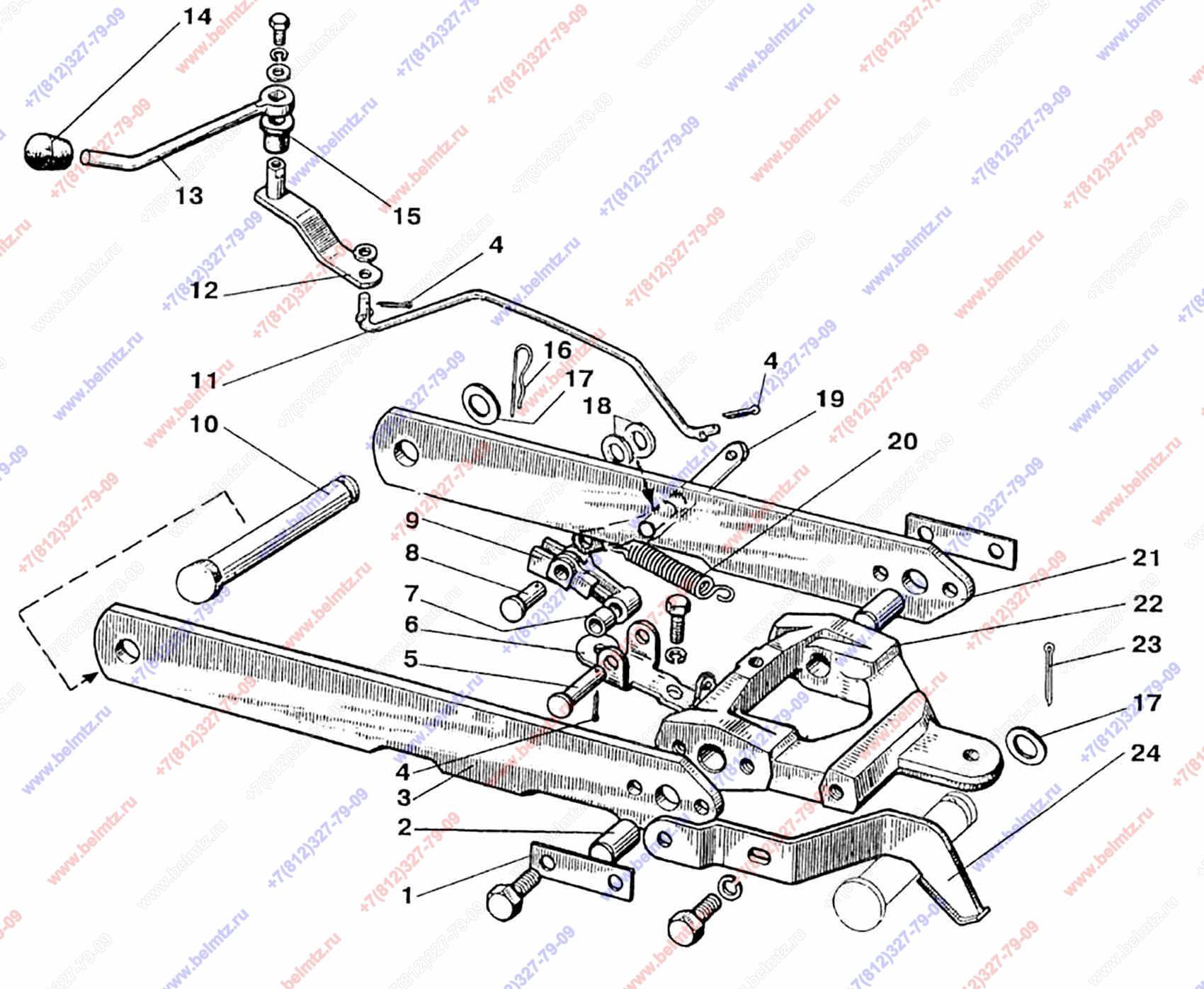

  • Группа 46. Гидросистема. Подгруппа 4619. Механизм фиксации. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-4619016 Пластина замковая
70-4619016
2
2
85-4619017-01 Штифт
85-4619017-01
2
3
80-4619012-Б-01 Тяга
80-4619012-Б-01
1
4
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
5
5
Палец 12х48 ОСТ 37.001.163-75
12х48 ОСТ 37.001.163-75
1
6
70-4619033 Кронштейн
70-4619033
1
7
50-4605069-01 Втулка
50-4605069-01
1
8
12х32 ОСТ 37.001.163-97
1
10
9
70-4619029-Б Рычаг
70-4619029-Б
1
10
80-4619019
1
11
80-4619134 Тяга
80-4619134
1
12
85-4619035 Рычаг
85-4619035
1
13
85-4619036 Рукоятка
85-4619036
1
15
50-4607082-A Втулка
50-4607082-A
1
17
70-4619042 Шайба
70-4619042
2
18
85-4619014 Шайба S-1,5мм
85-4619014
2
19
80-4619128 Рычаг
80-4619128
1
20
50-1310158-Б Пружина
50-1310158-Б
1
21
80-4619105 Тяга
80-4619105
1
22
80-4619011 Захват
80-4619011
1
23
Шплинт 5,0x36 ГОСТ 397-79
5x36.019 ГОСТ 397-79
1
24
80-4619020 Пластина
80-4619020
1
